項目介紹
礦用電力監控系統是一套基于工業以太光環網、CAN-BUS現場總線的智能通訊技術,采用VxWorks嵌入式實時操作系統、分布式計算、實時數據庫和工控組態軟件技術,對煤礦井上、井下進行實時電力數據采集、數據記錄、故障診斷、故障預警、故障報警、故障記錄、電力設備管理、電量統計、優化計算的自動化控制的大型網絡監控系統,實現供電的智能化、數字化管理、提出了有效的安全防范措施。為創新煤礦安全工作理念,打造本質安全型礦井,緊緊圍繞“安全生產,預防為主”的方針,實現礦井供用電事故為零的目標,在礦井的安全供電管理方面,實現供電的智能化、數字化管理,通過對電網主要供配電設備、線路的實時運行狀態,分析判斷故障類型、性質,范圍,做到超前預防,超前診斷,提前處理,做到防患于未然,進一步提高本單位的供用電管理水平,更好的服務于礦井的安全生產,實現供用電事故為零的目標。實現變電所遙測、遙信、遙控、遙視,對井上、井下及移動電網進行綜合監控管理。
系統需求
1、高榮譽性、高實時性、高可靠性
2、故障隔離,單點網絡故障不會影響整個系統正常運行。
3、適應井下嚴酷的環境,溫度、濕度、灰塵等,以及對防爆方面的要求。
4、標準的工業及設備,方便安裝調試。
項目實施
交換機EKI-7659C通過SFP光纖模塊來實現光口功能組成光纖冗余環網。主要產品規格介紹:
2個千兆電口/SFP光纖組合端口,16個快速以太網插口
SFP插槽可進行簡單靈活的光纖擴展
冗余:千兆X-Ring(超高速自愈時間<10毫秒)
RSTP/STP(802.1W/1D)
管理:Web、Telnet、串口控制、Windows程序、SNMP
控制:VLAN/GVRP、QOS、IGMP SNOOPING、LACP、限速
安全:IP/MAC與端口綁定、DHCP服務器、IP訪問列表、802.1X、SNMPv3
診斷:端口統計、端口鏡像、RMON、Trap、E-mail報警、
系統日志:
雙+12~48VDC冗余電源輸入,1路繼電器輸出
工業等級外殼及特殊散熱設計
在許多自動化應用中,冗余功能可以幫助網絡提高可靠性。EKI-7656C使用研華獨創的X-Ring協議,為您搭建可靠的工業網絡,幫助用戶非常輕松地建立冗余的以太網,具有超快的小于10毫秒的自愈時間。此外EKI-7656C支持的高級網絡標準能夠優化網絡的性能、增強網絡的安全及簡化維護程序。
方案描述
應用目前最領先最先進的光纖以太環網技術,有機地將下層設備和中控室有機的結合起來。通過研華工業通訊產品EKI-7659C通過SFP模塊組成光纖快速冗余以太環網X-Ring。環網中存在一條主路徑作為轉發路徑,在Ring Master設置后生成一條備份路徑,如果環網中有一條鏈路發生故障,環網將自動在10ms之內激活備份路徑,使系統正常通訊。工業級設計的EKI-7659C工業以太網交換機加上穩定可靠的冗余機制確保了整個通訊系統的安全穩定。
系統描述

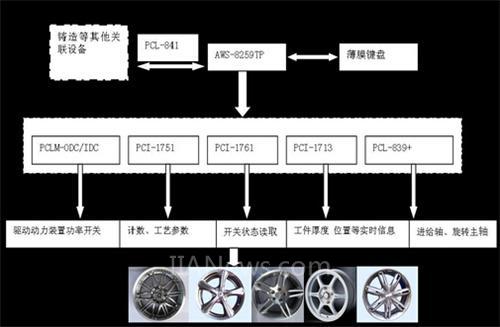

該系統包括人機界面計算機應用平臺(AWS-8259TP)、用于連接顯示器、鍵盤等外圍設備,以及I/O擴展(PCI-1713+PCI-1751+PCI-1761+PCL-841+PCL-839),用于電器設備的開關控制,溫度、壓力、軸速控制等。配備WEBACCESS等組態軟件,由此構成完整的輪轂旋壓制造設備系統。概述整個系統架構原理:
1、AWS-8159TP用于人機交互計算機應用平臺和數據采集卡擴展平臺:
2、PCI-1713/PCI-1751/PCI-1761用于工件數據、開關控制、狀態讀取等功能
3、 PCL-839用于旋壓輪、主軸等的運動控制。
4、PCLM-ODC5+ PCLM-IDC5B為大功率繼電器模塊,用于驅動動力裝置開關等大功率器件。
5、WINDOWS XPE 穩定的嵌入式操作系統作為應用軟件等的載體
6、webaccess 組態軟件,可以通過觸摸屏提供操作設定工藝參數等。

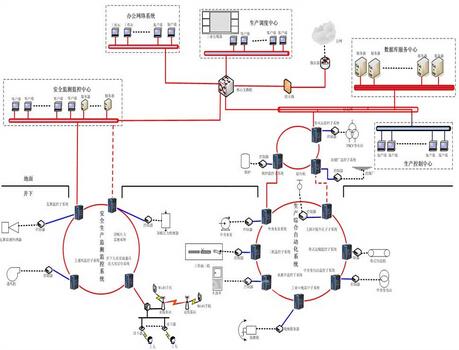

系統架構圖
EKI產品在雙鴨山市東保衛礦井下礦用電力監控系統的應用架構圖
總結
1、性能穩定:采用工業級人機界面計算機,擴展能力強(9槽),并帶有薄膜鍵盤,易于也現場操作。
2、工業及I/O卡,性能穩定,驅動豐富提供包括LEBVIEW等主流軟件在內的多種驅動
