摘要：針對目前某精細化工企業生產現狀，通過改進了常規控制策略，運用了幾種成熟的先進控制策略，大大提高了該企業的生產自動化水平，降低了生產人員的勞動強度。本文基于一種模糊與經典PID 相結合的雙模控制，有效解決了超大型反應釜的溫升、壓力等曲線控制中的滯后、超調等問題。同時，通過其它多種改進型策略的運用，成功實現了某高分子材料生產過程中大容積聚合釜的一鍵自動化。

　　一、概況

　　UW500集散控制系統(DCS)目前在精細化工行業已取得了廣泛應用，DCS 對提高企業全廠自動控制、提高生產安全性及作業效率都有著重要作用。眾所周知，精細化工，是生產精細化學品工業的通稱。精細化工是國民經濟基礎產業之一，目前已經形成相對完整的精細化工工業體系，主要包括表面活性劑、化妝品、感光材料、涂料、染料、熒光增白劑、有機顏料、香料和農藥等。具有品種多，更新?lián)Q代快;產量小，大多以間歇方式生產;具有功能性或最終使用性：許多為復配性產品，配方等技術決定產品性能;產品質量要求高;商品性強，多數以商品名銷售;技術密集高，要求不斷進行新產品的技術開發和應用技術的研究，重視技術服務;設備投資較小;附加價值率高等特點。所以大多以間歇方式小批量生產。雖然生產流程較長，但規模小，單元設備投資費用低，需要精密的工程技術。精細化工行業由于生產工藝的特殊性，限制了其自動化水平的快速發展。近十年來，各精細化工企業已經充分認識到提高自動化水平可實現穩產高產、提質降耗、產品開發、提高企業管理水平、增強產品和企業的市場競爭力。

　　二、精細化工全自動的必要性

　　精細化工行業加工工藝采用專用設備或裝置，流程和能力都相對固定，工序間連續且能力匹配性強，在最高和最低日產量間波動產出品可能隨原料產地和工藝參數變化，需要按濃度、質量等級分類。進出料都是連續的，提前期很短，除流程首尾外，無排隊、等待時間，通常不考慮在制品問題。多數精細化工生產流程一般較長，工序較多，但產品的需求量不大，故往往采用間歇式裝置生產?，F(xiàn)在生產工廠廣泛采用多種綜合生產流程，設計和制作用途廣、功能多的生產裝置以適應精細化工產品品種繁多、批量小的特點。但同時對生產管理和操作人員的素質，卻提出更高的要求?；て髽I(yè)的設備一般是整套的生產線設備，設備投資比較大，工藝流程固定，生產能力有一定的限制。生產線上的設備維護特別重要，不能發生故障，只要一發生故障，就會造成全線停產，損失嚴重。故而，在控制層面上，必須擺脫傳統人為手操的生產方式，使用穩定可靠的控制產品，建立精密安全的控制方案，通過全自動的控制方式最終實現產品穩定安全高效的生產。UW500 集散控制系統(DCS)目前在精細化工行業已取得了廣泛應用，完全滿足精細化工全面自動的控制需求，在UW500 集散控制系統(DCS)以其卓越穩定的性能的基礎上，經過杭州優穩工程團隊的刻苦攻關下，實現了精細化工項目全自動的一鍵自動的控制要求。

[DividePage:NextPage]

　　三、精細化工全自動案例分析

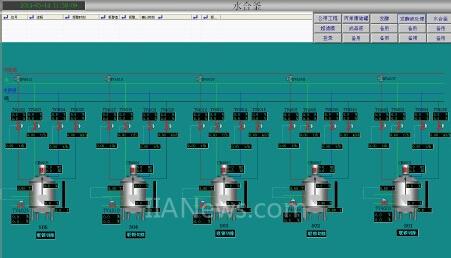

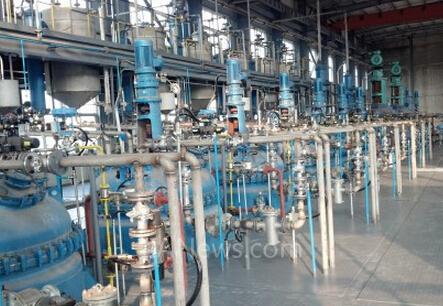

　　聚合釜是精細化工中的典型設備，案例反應工段為聚合工段，產品為某樹脂，聚合釜有夾套，以下稱聚合釜外循環降溫設備及管線為循環(精細調節使用小循環，一般調節使用大循環)，夾套溫度稱外溫，聚合釜檢測物料的溫度為內溫。

　　1、聚合釜自動生產過程：

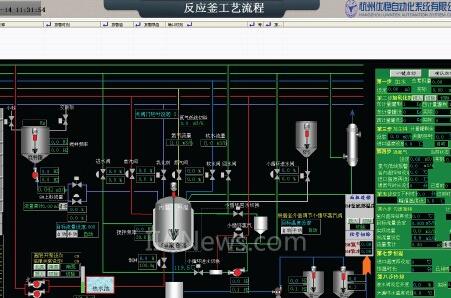

　　按照預先設定的配方從儲罐中自動按相應的順序分別打料進A 混合罐進行混合，在不同的混合罐加入不同的小料，最后形成副料，進入聚合釜上的計量罐。按照預先配方計算比例，按一定順序向聚合釜內打進相應的的主料，隨后根據溫度，一般來說需要蒸汽或是熱水升溫，使物料到達預定的溫度后延時加入A 副料。此時反應會有一定升溫，運行溫度精調系統，通過UW500DCS 控制系統精確計算，自動打開小循環，通過特殊控制(如FUZZY-PID 復合控制)調節蒸汽、冷水及循環泵，調節小循環溫度進而達到控制外溫，進而將內溫控制在設定值范圍內，此時通氮?dú)馀叛酢Ｒ欢〞r(shí)間后在合適壓力下自動加入引發劑，反應會較為劇烈，啟動控溫系統，控制釜溫在設定值附近。隨后進入循環加料階段，滴加B 副料，UW500DCS 控制系統根據B 副料流量，自動計算放熱量對應的外溫目標值，通過小循環達到目標值。循環加料完成后自動關閉小循環，打開大循環降溫，延時一段時間后進行成品液的輸送，聚合工段完成。

　　2、聚合釜自動控制核心及難點：

　　升溫反應階段的溫度是聚合釜控制的重點和難點。如果采用傳統的人工手動操作，必須時刻盯著數據，時刻進行調節。聚合釜溫控精度靈敏度要求很高，溫度過低會導致反應無法發生，造成“僵釜”現象，影響生產效率，溫度過高反應生成物中會含有較多雜質，并且漲勢太快壓不住溫又會導致“飛溫”，容易發生事故。特別是加入引發劑后，該階段反應極為敏感，控制的關鍵在于實現升溫吸熱和反應放熱的平穩過渡。可反應放熱、物料的比熱、加熱功率、保溫層保溫效果、釜體本身的散熱、環境溫度和不同物質的吸、放熱的特性等不同因素都會對反應釜溫度產生不同的影響。各種因素之間相互耦合、影響，控制特性比較復雜，且溫度變化滯后。反應釜溫度又隨著反應的發生呈現時變性，所以很難確定精確的數學模型。因此，聚合釜控溫一直是控制的重點和難點。

　　3、UW 解決聚合釜溫控方案

　　經過工程團隊的多次試驗，聚合釜溫度采用模糊控制加PID 控制即采用FUZZY-PID 雙?？刂品桨福?dāng)溫度誤差在某個標定值以外時，采用模糊控制，以獲得良好的瞬態性能;當溫度誤差在標定值以內的范圍時，則采用 PID 控制，以獲得良好的穩態性能。

　　這種 FUZZY-PID 復合控制方式比單純的模糊控制具有更高的穩態精度，更大程度上保證了反應的溫度條件，獲得了明顯優于 PID 控制的良好效果。案例中的項目老設備在升溫和反應階段使用單純PID 控制，控制有明顯滯后，且需要人為干預控制，以保證不會出現“飛溫”或是“僵釜”現象。改造后的項目及新投運項目使用了UW500 集散控制系統及其針對其生產和工藝特點的FUZZY-PID 復合控制的控制方案，在核心的反應階段，控溫效果良好，其反應的主要參數溫度曲線和設計曲線幾乎一致。

　　四、總結

　　該工程自從用 UW500 集散控制系統投運以來，運行平穩，效果顯著，操作平穩率，產品質量等都大大提高;特別是工人勞動強度，原料消耗等都有大幅度降低，同時也確保了裝置的平安全運行。直接提高了企業的市場競爭能力，為企業帶來了十分明顯的經濟效益。
