■統一的飲料瓶有償回收系統于2006年問世，在經歷了最初的困難后，現如今早已開拓了強大的市場。為了便于回收，大多數商超引入了飲料瓶回收機，以方便顧客處置空瓶。該類設備的市場領導者之一—德利多富(Wincor Nixdorf)有限公司使用WAGO WINSTA?接插式連接器系列來進行電氣安裝。
在德國，人們傳統上廣泛使用可重復利用的玻璃瓶。然而到了90年代，它們的使用比例急劇下滑，之后，德國環境部長Jürgen Tritten自2003年1月1日起開始推行押金制度。該制度通常稱為押瓶費制度，適用范圍為除牛奶、葡萄酒、香檳、烈酒及非碳酸軟飲料之外的所有一次性飲料包裝。與此同時，飲料包裝回收已演變成一種生態可持續發展措施。例如，回收過程中透明PET瓶的現行市場價格已超過了400歐元/噸。
■自動回收系統
退換飲料瓶贖回押金的制度起初給零售店提出了相當大的工作挑戰。除了傳統可重復利用的飲料瓶，還必須對其他不同材質的瓶瓶罐罐進行回收并分類。為使處理過程盡可能高效，大多數零售店目前依賴于自動化系統，該系統的供應代表是位于圖賓根州IImenau的德利多富科技有限公司。該公司由德利多富集團控股，自2003年起提供退換飲料瓶自動贖回押金的解決方案。在IImenau，大約有200名員工負責從研發、生產到銷售再到售后維護的全部工作。德利多富公司屬于行業領軍企業，現如今全球20多個國家的顧客每分鐘都會通過該公司的自動機退換約100個飲料瓶。
■模塊化的外形設計

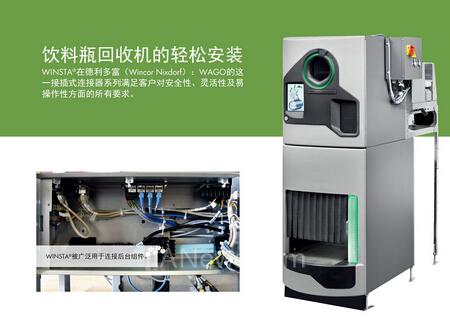

德利多富公司的飲料瓶回收系統Revendo擁有完全模塊化的設計?！捌囆袠I(yè)的平臺設計是我們的參考模型，”負責這方面產品管理的Mike M?ller解釋道。每個系統的核心就是所謂的前端，顧客在前端退回易拉罐、PET瓶、可重復利用的玻璃瓶或塑料瓶以及其他飲料容器?；厥諜C(jī)會同時基于多種方法識別空瓶。除了采用圖像識別外，條形碼讀取器、標識識別器以及稱重裝置等也用來確?？掌勘豢煽康刈R別和回收。回收機集成的打印機會輸出一份空瓶回收憑證，顧客可以憑此到收銀臺兌換押金。零售店終端與回收機使用相應的IT技術相連，可以有效防止偽造憑證?；厥諜C(jī)的前端可模塊化地連接到不同后臺組件，包括各種傳送單元和集成控制技術的分揀線等。PET一次性用瓶和易拉罐在經過分類后由分揀器輸送到壓縮器，壓縮器中強有力的夯具用來將瓶罐壓扁。壓縮器中的收集箱能裝載大約800個壓扁的PET瓶或3000個壓扁的易拉罐。這極大簡化了飲料瓶的清理工作。
■模塊間的標準化接口
德利多富公司全部采用標準的機械和自動化接口，以確保所有組件能相互匹配。這樣就能保證飲料瓶、易拉罐和飲料盒輕松地從一個模塊傳輸?shù)较乱粋€?！按蠖鄶?shù)模塊都配有自己的控制器，而這些控制器我們也做了模塊化處理，”Christian Pfauch說道，他在德利多富公司負責研發飲料瓶有償回收機的電子技術系統。通過CAN總線可與回收機中的主控制器進行通信。假如壓縮器中的收集箱已滿，控制器就能確?；厥諜C(jī)不再接受飲料瓶或易拉罐，直到機內存瓶被清空。
■為模塊進行安全供電
飲料瓶有償回收機所需的電壓為400 V，而壓縮器夯具的強力驅動是由三相電流供電的。此外，用于分揀可重復使用飲料瓶的平臺需要230 V的驅動。而傳送及分揀裝置則需要24 V的驅動。后臺組件通過前端與供電電源相連。
當緊急關閉按鈕按下時，整個回收系統就停止運行，這是開發過程中的一大挑戰。因此需使用帶有防插錯裝置的接插式連接系統來連接后臺組件?！胺駝t下游組件可能會輕易地連接到不同的電源上，”Pfauch說道。新的機械規范要求避免這種可能性，以確保機械安全。
因此，德利多富公司尋求一種五極布線解決方案，這樣就可以更好地為飲料瓶有償回收機中的不同組件供電。除了安全方面，他們還非常看重可操作性?！拔覀兛催^許多供應商的各種產品，”Pfauch回憶道，“最終我們選擇了WAGO的WINSTA?接插式連接器系列?！痹撓盗挟a(chǎn)品最初是為了建筑物布線而開發的，同時還包括了扁平電纜和相應的連接器。

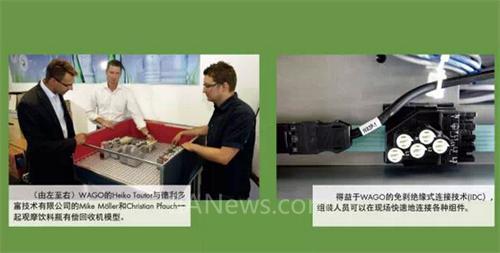

免剝絕緣式連接技術(IDC)使電氣安裝更加靈活，因?yàn)楣╇姾头纸幽K可以安裝在扁平電纜的任意位置處：將模塊的上半部分與下半部分對齊卡裝在扁平電纜上，向下旋轉按每個旋鈕直至到底。對于230 V的分流模塊，還可選擇相位，在接線之前用螺絲刀移動開關裝置即可。通過這種方式，可使三個相位均負有相同的負載。WINSTA? MIDI系列預置型線纜可將扁平電纜上的分接模塊與單個組件相連，進而實現組件與電源的連接。
■現場布線更加簡單
經過大約一年的開發，Revendo系列的所有設備自2012年底全都配備了新型的接插式連接器系列。相比以前的解決方案，德利多富公司使用易于操作的WINSTA?產品后可以節省大概一半的組裝時間。 WINSTA?的靈活性、易操作性和安全性成功征服了德利多富公司的研發人員。這三個特性起著至關重要的作用，因?yàn)榛厥障到y(tǒng)是客戶在現場進行布線的?！霸诂F(xiàn)場布線時，組裝人員只需將扁平電纜連接到各種設備上。WINSTA?所使用的免剝絕緣式連接技術(IDC)可以輕松實現電氣連接，這是個決定性的優勢，”Pfauch在總結經驗時說道。
