產品： Baumer Huebner HOG131

　　行業： 風力發電行業

　　客戶：國內某風力發電設備制造商的1MW以上風力發電機

　　任務：變速恒頻風力發電機組雙饋異步風力發電機的旋轉速度反饋

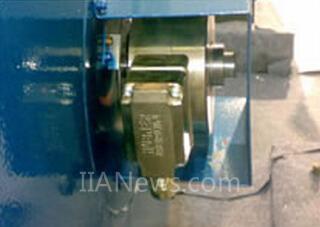

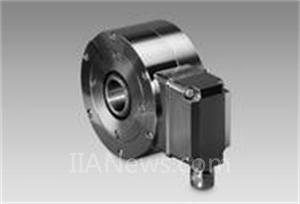

Baumer Huebner HOG131 編碼器

雙饋異步發電機

　　應用描述：

　　在本機組中，風力發電機采用繞線轉子異步發電機，發電機定子通過斷路器與電網連接，發電機轉子通過四象限變流器與電網連接，在機組變速運行過程中，發電機轉速跟隨風速的變化而變化，由變流器對轉子勵磁進行調節，保證定子側同電網恒頻恒壓輸出。同步速之下，轉子勵磁輸入功率，定子側輸出功率，同步速之上，轉子和定子側都可輸出功率，所以稱為雙饋運行。變速恒頻控制的功能是保證上網電能質量。

　　發電機的轉速對電能的質量有相當大的影響，必須對發電機的轉速進行測量并輸入控制環，目前通用的辦法是用旋轉編碼器來對發電機進行速度檢測，另外由于發電機的功率大，在發電軸上會產生軸電流，如果編碼器與發電機不絕緣，軸電流會通過編碼器軸承引入大地。這樣會損壞編碼器。

　　本案例中的Baumer Huebner HOG131型編碼器正是帶絕緣軸承的增量編碼器，他具備低溫特性，強抗振動和沖擊和和海上應用認證，是我們適合應用于陸地和海上風力發電行業的編碼器中的其中一款。

（轉載）
