項目介紹

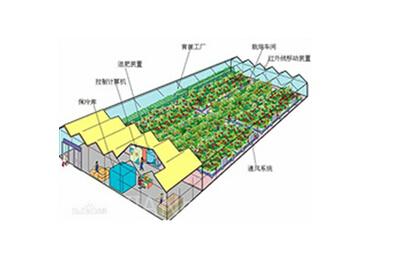

　　植物工廠是通過設施內高精度環境控制實現農作物周年連續生產的高效農業系統，是利用計算機對植物生育的溫度、濕度、光照、CO?濃度以及營養液等環境條件進行自動控制，使設施內植物生育不受或很少受自然條件制約的省力型生產。是現代生物技術、建筑工程、環境控制、機械傳動、材料科學、設施園藝和計算機科學等多學科集成創新、知識與技術高度密集的農業生產方式。公司從事環境控制設備研發制造，基于計算機的環境采集系統試驗室與研華合作搭建。

　　系統需求

　　軟件要求：WINDOWS操作系統，電控柜支持觸摸控制，上位機軟件具備采集溫濕度及CO2濃度等信息，可通過球形攝像頭監控大棚內環境狀況，并可實現對現場燈光照度，及灌溉系統閥門的控制，可長時間保存歷史數據，生成報表。操作人員可通過IE用WEB方式訪問現場的實時畫面。

　　無線傳輸：因為實驗室是隔離環境，傳輸采用無線ZIGBEE與WIFI兩種方式，無論開關量，模擬量還是視頻數據通過無線傳輸。

　　信號采集控制：溫濕度采集，CO2濃度采集，現場報警控制，閥門控制，視頻采集。

　　系統描述

　　整個系統分為PC控制平臺，無線通訊，信號采集控制，視頻傳輸四個部分。

　　UNO-2174與12寸的FPM-2120，搭載WEBACCESS專業版充當上位監控，報警及視頻監控的中控系統。EKI-2525充當現場所以以太網設備的有線連接，EKI-6311與EKI-1352完成對所有基于RS485的ADAM4000模塊的采集和控制(其中包含了閥門，報警，CO2濃度，光照度等傳感信號的采集)，而ADAM2000系統模塊完成溫濕度的采集。

[DividePage:NextPage]

　　項目實施

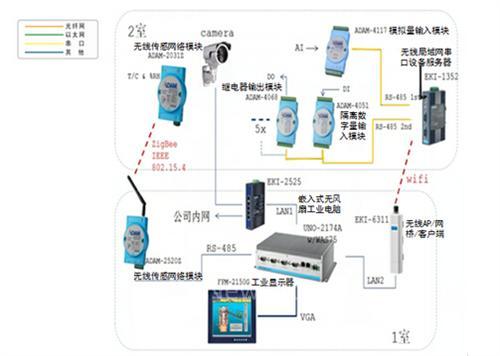

　　系統架構圖

研華植物工廠實驗室無線監控解決方案系統架構圖

　　總結

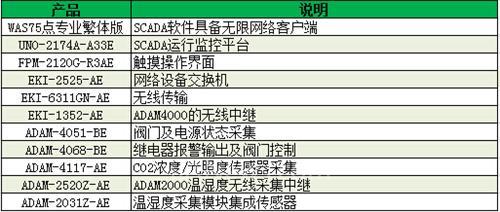

　　整個系統除海康視頻非研華產品，使用了研華嵌入式無風扇計算機/觸摸顯示器/組態軟件/5口交換機/無線通訊產品/ADAM2000+ADAM4000產品，總計六類產品。

　　研華產品在無線方案應用選擇的靈活性及擴展性得到客戶的認可。

　　研華為客戶提供基于SCADA軟件的無線采集控制的整體解決方案，保障整個系統應用的穩定性

　　客戶把研華當作解決方案的顧問而非產品銷售的公司。

　　植物工廠是農業科技發展的創新應用。
