概述

　　解決方案

　　1.安裝了羅克韋爾自動化的 PlantPAx 過程控制和安全系統，

　　該系統具備以下功能：

　　2.冗余和熱備份

　　3.歷史趨勢

　　4.通過終端服務進行遠程連接

　　d TMR SIL 3 安全控制器

　　取得的成果

　　1.使海上和岸上系統無縫集成

　　2.性能增強

　　3.利用全面的行業應用和系統知識， 大幅降低了設計、調試和啟動成本

　　4.培訓需求降低

　　5.備件庫存減少

　　6.使用 SIL3 等級硬件，符合法規要求

　　背景

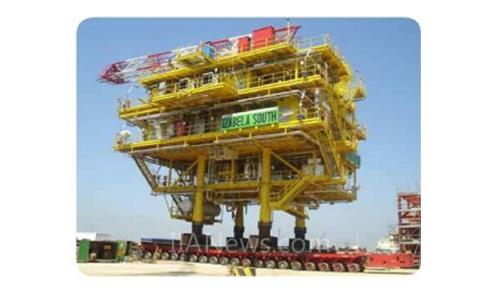

　　Izabela 油氣田坐落于亞得里亞海，臨近克羅地亞，是一個天然氣開采 和生產工廠。油氣田由南北兩個 Izabela 海上平臺組成，與位于克羅地 亞普拉市的岸上中央控制室 (CCR) 遙相呼應。

　　平臺由 Edina 這家合資公司經營。Edina 的股東之一是意大利的 Edison Gas 公司，另一個股東是克羅地亞的 INA 公司。

　　Edina 使用連接岸上處理工廠和海上平臺的現有管線輸送天然氣并進行 處理，然后銷往意大利。

　　Edina 選擇羅克韋爾自動化和 Fores Engineering Srl（意大利的一家授權 系統集成商）為海上平臺和岸上 CCR 實施控制系統與緊急停機和火氣系 統 (ESD/F&G) 解決方案。

　　此次安裝的關鍵目標是利用 Edison 在維護服務方面的豐富經驗，創建 一個用戶友好的集成控制和安全系統 (ICSS)，該系統應根據 IEC 61511 SIL3 規范要求提供最高等級的可用性和可靠性。

　　面臨的挑戰

　　Edina 要求海上平臺和岸上 CCR 操作員站都必須安裝 ICSS。 這樣做的目標是最大程度提高生產靈活性，要想實現這一目標，就需要利用 Edison 過去兩到三年間從 VEGA 海上平 臺（位于意大利以南的地中海）獲得的經驗，當時，Edison采用了羅克韋爾自動化的三重模塊化冗余 (TMR) 解決方案。

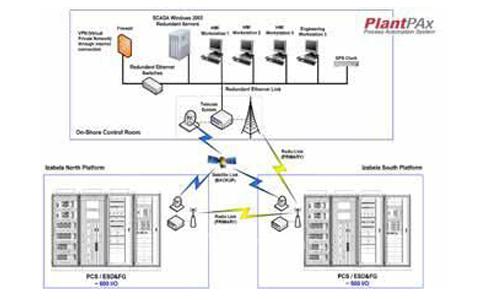

　　安裝在平臺和岸上控制室的完整 ICSS 通過無線電鏈路和衛 星備用鏈路集成。

[DividePage:NextPage]

　　解決方案

　　Fores Engineering Srl 負責了解決方案的設計和安裝。借助羅 克韋爾自動化過程安全專家的幫助，F(xiàn)ores 在岸上操作員站 的位置上安裝了 PlantPAx 過程控制系統，使操作員站可以 遠程訪問兩個海上平臺。

　　CCR具有三個冗余和熱備份操作員工作站和一個工程師工作站?？刂葡到y(tǒng)硬件包含一個熱備份的Allen-Bradley ControlLogix PAC、I/O、串行鏈路和 ControlNet 卡，以及以太網卡和交換機。

　　安全系統包含一個熱備份的 SIL 3 等級 Trusted 系統、I/O、遠程通信卡、以太網卡和交換機。而 SCADA/HMI 則由三個 操作員工作站、一個工程師工作站、一個用于采集數據的冗余服務器、一個用于存儲數據的歷史數據服務器、一個 用于連接 WAN 連接的終端服務器和一個用于同步時間的GPS 時鐘組成。最后，PlantPAx 為連接到無線電和衛星鏈路 的完全可視化和管理解決方案奠定了基礎。

　　取得的成果

　　新系統獲得了預期的結果，在保持產能的同時，降低了維 護和運行成本。帶 TMR 的 PlantPAx 系統易于使用，還可以節省工程和調試成本。

　　ICSS系統現在已經運行了一年，表現十分優秀，無性能損失 而且維護工作明顯減少。

　　運行成本也得到降低。從項目的早期階段開始，諸多因素便促使著成本的節省。

　　1)由于客戶和集成商擁有足夠的系統知識，工程和設計階段未發生任何嚴重問題。

　　2)Edison 的員工對 Trusted 解決方案和其它羅克韋爾自動化 產品有所了解，因此在乙方與 Edina 交換信息時未發生技術沖突。

　　3)Fores 在過去十年年開發和安裝了多個控制系統，這意味 著調試和開機階段花費的時間得以減少。

　　4)由于對現有系統的知識的了解，無需進行深入培訓。

　　5)備件庫存能夠保持在經濟高效的水平。

　　Fores Engineering Srl的自動化系統部門經理Pasquale Troianiello 說：“以我從業多年的經驗來看，羅克韋爾自動 化提供的整體自動化系統是市場上靈活性最高的自動化系 統之一?！?/FONT>
