項目介紹

　　Rex Tokyo是日本一家在工業方面有豐富廣泛經驗的系統綜合公司。新近，他們正在開發一個太陽能懸浮凈化系統，它浮在東京Itabashi-ku地區Mitsugi公園的池塘內，用來凈化水質。研華的ADAM-5000/485分布式DA&C系統幫助客戶為他們獨特的漂浮設備找到了一個省錢的有效的解決方案。

　　系統需求

　　此懸浮凈化系統被開發為太陽能系統，由太陽能單元和大容量的電池組成。電能由太陽能單元提供給電池，然后供應給BEETLE控制系統，另外還有八個泵位于機器的腹部。任何用于BEETLE的產品必須有這些特性：緊湊，可靠，堅固，有效，便于維修，高性價比。

　　系統描述

　　此控制系統由下面兩部分組成：

　　1)太陽能水體凈化系統

　　在這個系統中，ADAM產品通過傳感器開關控制輸入，為繼電器控制輸出。此ADAM產品由小型ADAM-4000 和ADAM-5000系列模塊組成，從而可以為每個單元提供四模塊。ADAM-4011用來提供光強數據，ADAM-4017用來提供太陽能單元測量數據。一套ADAM-5000/485采集太陽能電池溫度、環境溫度以及效用控制，另一套ADAM-5000/485用來控制變極器和泵。所有信息經由RS-485由多路網絡管理。帶有硬盤并預裝了Windows 98操作系統，PCA-6751成為基于PC的用于水體凈化的太陽能發生系統。

　　2)太陽能電池模塊氣候防御測試系統

　　這個系統包含了PPC-102T， ADAMView軟件，ADAM-5000/485分布式數據采集控制模塊。

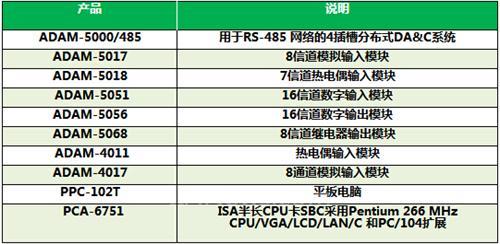

　　項目實施

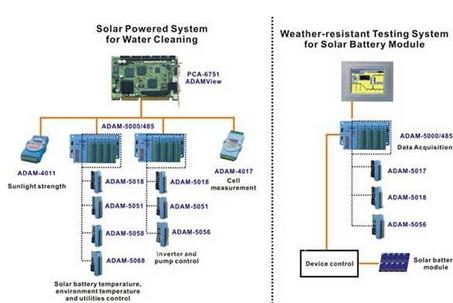

　　系統架構圖

研華ADAM-5000在太陽能懸浮凈化系統應用

　　結論

　　ADAM-5000/485是一種分布式數據采集控制系統，外加RS-485通訊端口。在太陽能系統中，他可以經由命令卸以連接起256套ADAM產品。另外還有在ADAM-5000系列中的設備網絡支持類型。它的分布式系統降低了維修開銷。此外，最強大的特色要算PCA-6751有電源保護功能;它在掛起方式下只消耗1.49A @ 5V。
