一、序言

　　傳統風機、水泵調節流量大小是依靠調節閥門進行控制，事實上這種調節方法操作既不方便、又不能保證恒定的供水壓力。節能效果差。而如今大部分工廠、企業都已認識到應用變頻器確實降低了能耗，節省了成本。尤其是在大功率風機、水泵上節能效果更為顯著。本文介紹了AC32系列變頻器在深圳市石巖湖自來水廠應用案例。

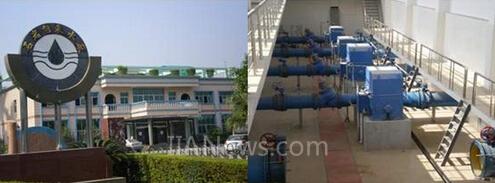

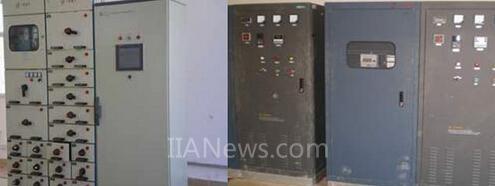

　　二、石巖自來水廠安裝現場(見下圖)

　　三、機組參數

　　該期工程投入使用的共有6臺355KW水泵機組。其中3臺采用660V電源供電。另3臺為10KV高壓供電。偉創AC32變頻器應用在兩臺660V機組上。機組是單級雙吸式離心水泵。型號：SC350-440B0 流量：1800米3/時 揚程50米 轉速1480 電機功率：355KW/4極。

　　四、控制方式

　　DCS集散系統+人機界面+偉創AC32/660V/355P變頻器+PID控制儀+壓力傳感器。

　　可通過現場和面板以及觸摸屏進行設定操作啟、停、調整運行頻率和監控電機的電流、轉速、電壓、壓力、運行時間和故障報警。通過壓力變送器將信號傳送給PID控制儀，根據設定值與反饋值信號的差值進行PID運算后，給變頻器一個4—20MA信號，從而保證了恒定的水壓輸出。

　　五、參數設置(略)

　　六、總結

　　1、采用AC32/660V系列變頻器對水泵進行節能改造具有結構簡單、改造方便、節能效果明顯、投資回收期短的特點。

　　2、使用變頻器后，水泵可軟起軟停、減少設備機械沖擊、延長設備使用壽命、降低設備的維修費用。

　　3、由于水泵平均轉速下降、工作過程中平均轉矩減小的原因，葉片、葉輪的磨損也大為減小。維護費用、人工、停產損失大大降低。

（轉載）
