離心成型法對電氣傳動設備要求較高，首先是調速范圍寬，轉速穩定，必須滿載啟動，啟動力矩應在電機100%額定力矩以上;其次低速運轉時間長，要求低速力矩大;由于生產工藝的要求，需要對電機進行調速。

圖1

　　方案詳細介紹

　　管樁生產原理

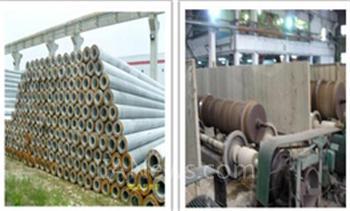

　　管樁離心成型，是利用離心力、重力、粘聚力、摩擦力使游動的混凝土經過低速、低中速、中速、高速四種速度，通過布料、二級過渡、密實三個階段，實現水泥、石、沙混合漿在鋼模中的有序排列;在經過拋落、充填、排擠過程中，漸次密實，外層形成密實混凝土層，中層砂漿層，內層水泥凈漿層，然后經蒸養達到C80強度等級。

　　對系統的要求

　　離心成型法對電氣傳動設備要求較高，首先是調速范圍寬，轉速穩定，必須滿載啟動，啟動力矩應在電機100%額定力矩以上;其次低速運轉時間長，要求低速力矩大;由于生產工藝的要求，需要對電機進行調速。在不同的時間，運行不同的速度，以確保管樁的產品質量，這就對設備的運行提出了很高的要求。原管樁離心成型工藝，普遍采用機械式分級調速、整流子電機調速、直流調速、電磁調速等。近年來在水泥制管設備中，變頻調速被廣泛使用。

　　系統控制方式

　　根據管樁機的運行方式和特點，采用DZB100GZ管樁機專用變頻器，該系列變頻器內置五種不同規格的管樁生產調速過程，每個規格型號可通過外部端子進行選擇，具體每個規格的生產調速過程分為四段模式運行(低速 、低中速、中速、高速)，每段運行的速度(頻率)和時間可根據實際情況在變頻器中現場設定保存，并且能夠修改。啟動變頻器，變頻器將按照預先設置的數據運行，無需增加PLC等控制設備，就可獨立完成生產過程，使用極其方便。

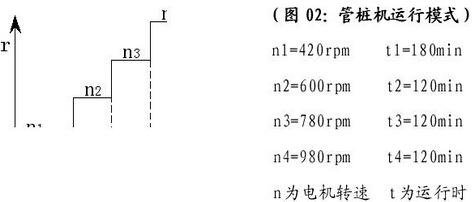

　　下圖是DZB100GZ管樁機專用變頻器其中一個模式運行圖：

　　DZB100GZ管樁機專用變頻器，具有以下特點：

　　◆ 具有自動/手動轉換功能

　　◆ 五種工作模式可滿足生產多種規格管樁，每個模式都有四個段速，每段速頻率、時間均可以單獨設置

　　◆ 可顯示當前運行段速和運行時間，有加、減計時兩種計時方式

　　◆ 有很好的過電防失速功能，保證起動時不會因電流沖擊大而保護

　　◆ 可通過調整V/F曲線和自動轉矩提升值，提高變頻器的起動力矩

　　◆ 可省去傳統的PLC+文本顯示器控制，產品有很大的價格競爭優勢

　　小結

　　本系列產品是富凌已推出多年的產品，結構簡單可靠，省去了價格較高的PLC和編程工作，為客戶提供了方便。通過多年的驗證，DZB100GZ管樁機專用變頻器運行穩定，具有接線簡單方便，調試簡便等優點，節電效果達到30%以上，給用戶帶來很好的經濟效益，深受廣大管樁機用戶的好評。

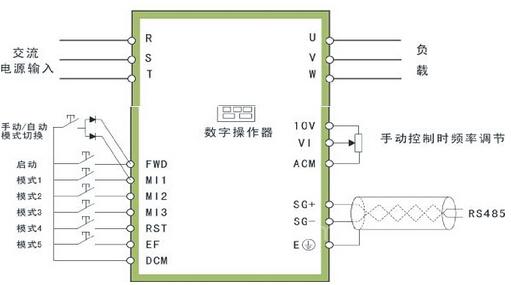

　　DZB100GZ管樁機專用變頻器接線示意圖(03)

（轉載）
