一、 系統概述

　　在藥機中有一種以水劑為原料的制劑設備, 可以提供口服液瓶、糖漿瓶、安瓿瓶、西林瓶、輸液瓶等的灌裝、軋蓋, 如果與清洗，殺菌干燥等前端設備組合又可成為一條自動生產線，如口服液洗烘灌軋聯動機組、西林瓶洗烘灌塞聯動機組、安瓿洗烘灌封聯動機組。與清洗，殺菌干燥等前端設備組合成的安瓿洗烘灌封聯動機組：

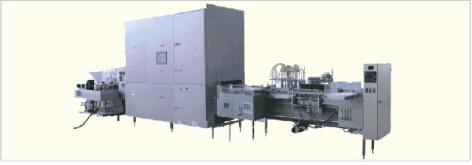

　　圖1 安瓿洗烘灌封聯動機組

　　決定這種設備生產效率的關鍵部分是跟蹤灌裝，灌裝過程分灌裝頭水平跟蹤送料帶和垂直灌裝跟蹤，原系統采用單片機加步進電機，產量為 120-200 瓶/分鐘，穩定速度在 200 瓶/分鐘以下，破瓶率較高。為了滿足日益增長產量和對質量的要求，急需一種新的控制方案。從已了解到的國外設備看，有采用：水平跟蹤部分使用凸輪，升降灌裝跟蹤用伺服控制的方法，價格是國內設備的 2-3倍。如果水平部分采用凸輪，其到主軸處的連接機械設計復雜，加工、安裝調試和維護困難，整體成本較高。下圖為直線式灌裝跟蹤部分：

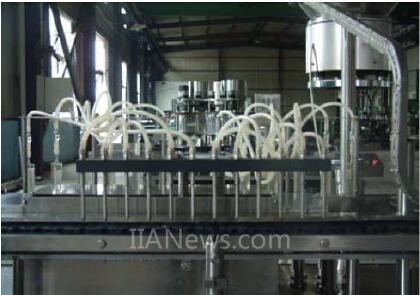

　　圖2 直線灌裝跟蹤機構

　　二、工藝介紹

　　該套控制系統為全電氣設計，徹底解決了原有設備上凸輪長期使用后磨損造成跟蹤效果減弱的弊病，簡化了機械結構，經過改進后的系統產量可穩定在 300瓶/分鐘，最大到 380 瓶/分鐘。

　　Kinco 伺服做為全智能的交流伺服系統，內部強大的編程能力可以實現對伺服電機的靈活控制。通過伺服驅動器內置的比較器自行判斷跟蹤位置，實現自動切換控制模式的目的。整個系統采用X、Y兩軸伺服控制，X軸本系統采用KINCO為客戶定制的特殊FIRMWARE來實現同步跟隨控制，如圖3所示，b點是罐裝頭原點位置，a、b兩點間距離S是指X軸跟隨啟動瞬間罐裝頭距藥瓶口中心的距離。b、c兩點間距離S就是X軸加速到同步速度的加速距離，也就是說加速距離就等于a、b兩點的距離。

　　整個控制過程中，X軸加速到與主軸同步速度的距離固定為S，無論負載、主軸速度有何變化都可以做到精準灌裝。X軸加速到同步速度C點是輸出一個開關量，通知Y軸控制灌裝頭下降到灌裝位置，完成灌裝Y軸回到零點位置，然后X軸回到零點位置。

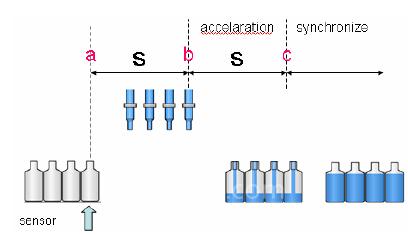

　　圖3 工藝原理圖

　　三、KINCO 控制方案

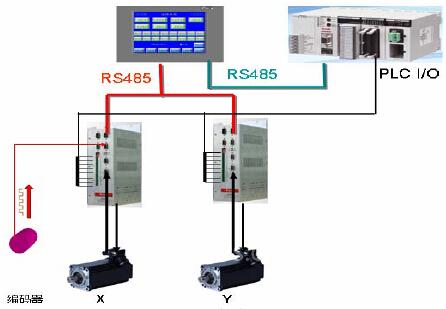

　　圖4 系統框圖

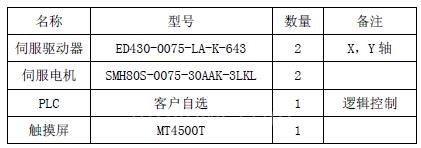

　　四、 方案配置

　　五、結論

　　基于 Kinco 伺服的跟蹤系統，除了可以使用在該類設備上，同樣適用于類似的跟蹤應用，靈活的控制和內部編程能力以及 Kinco 伺服電機的優異性能，使的 Kinco 伺服在這類應用中駕輕就熟。使用 Kinco 伺服的灌裝機控制系統不但提高了生產產量，同時也提高了系統的穩定性。
