監視系統

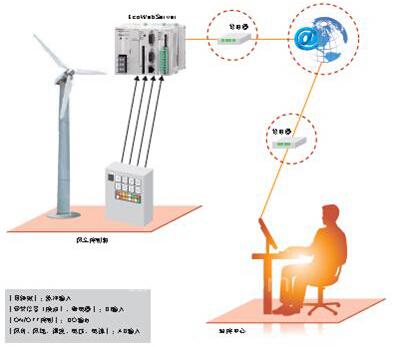

　　系統構成

　　收集、保存發電電力、風向、風速、溫度等數據，在接點模擬數據中檢測出異常值時發送報警郵件。監視中心PC，除了在瀏覽器上可用圖表、數值確認運轉狀況之外，還可以輸出日?qǐng)?bào)/月報/年報。

　　產品應用

　　三菱電機Q系列PLC、FX系列PLC、人機界面等FA產品以及CC-Link網絡、EcoMonitor、EcoWebServer、智能空氣斷路器、高性能接觸器等低壓控制產品。

　　控制系統

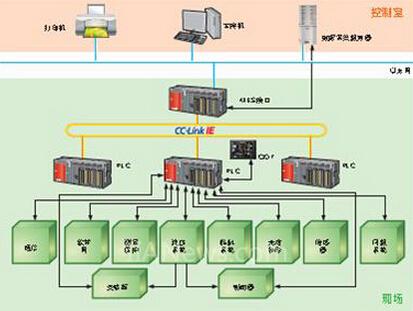

　　系統構成

　　控制系統是用于完成風機的測量、保護、控制、信號以及記錄等功能?？刂葡到y(tǒng)分為底部控制系統和頂部控制系統兩部分。底部控制系統又分為處理器控制部分、保險絲控制部分、電容器控制部分、母線室控制部分和電網聯接控制部分五大部分。頂部控制系統主要負責變槳距控制、各部分的傳感器以及偏航的控制等，主要由數據采集與處理功能、交流量采集計算、電氣量保護、過程控制、軟并網、聯網等部分構成。

　　系統要求

　　風廠設備分散，利用以太網進行大容量數據采集和通訊。

　　軟并網等功能對CPU運算速度要求很高，并要求多路高速中斷，由三菱電機Q系列PLC構成的系統可以完美實現風力發電中的苛刻要求。

　　需要控制系統能夠提供多種通信連接以便于連接通用設備，Q系列PLC可以同CC-Link、Profibus、ModBus、DeviceNet、以太網等多種網絡系統方便的進行通信，滿足用戶需要。

　　三菱電機伺服產品可以實現變漿和偏航系統的復雜功能要求。

　　產品應用

　　三菱電機Q系列PLC、FX系列PLC、變頻器、伺服系統、人機界面等FA產品。

（轉載）
