項目介紹

　　BAPV是Building Attached PV，即光伏系統簡單附著在建筑之上的形式，建筑中采用的是普通太陽電池組件，太陽電池組件通過支架安裝在屋頂上，光伏產品并不屬于建筑物的一部分。陽光校園BAPV項目，是北京市100所中小學“陽光校園”項目的重要組成部分，為國家2012年金太陽示范工程項目之一。

　　系統需求

　　要求實現對廣泛分布在北京市各區的中小學校園屋頂光伏電站進行實時數據采集及狀態監控，并將數據上傳至北京市節能環保中心。

　　系統硬件要滿足-20℃~60℃的寬工作溫度，達到IP40防護等級。并具備本地顯示及無線數據上傳功能。

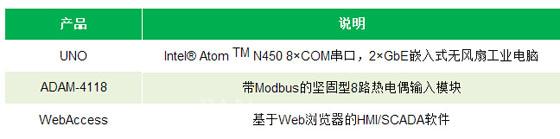

　　系統描述

　　-4118采集氣象數據;

　　作為數據采集器通過串口采集電表、逆變器、氣象等數據，通過無線實現數據遠傳;

　　ess對數據進行規約轉換;并實現數據分析與本地顯示。

　　項目實施

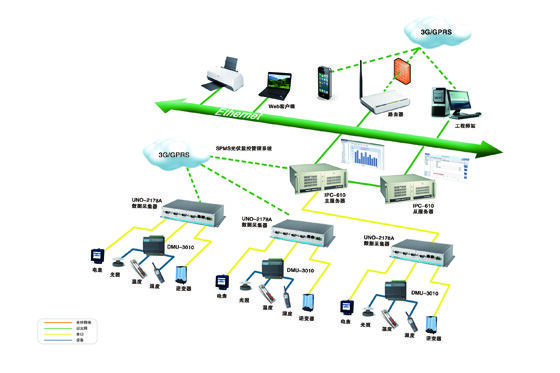

　　系統架構圖

　　研華嵌入式工業電腦UNO在陽光校園(分布式太陽能電站)的應用

　　結論

　　研華分布式太陽能電站解決方案在北京陽光校園BAPV項目的應用取得了很好的實際效果，現場數據采集器完成對現場數據的采集和打包。具有豐富通訊接口的嵌入式平臺很好的滿足實際需要。

（轉載）
