行業概述
環境污染和能源短缺是人類當前共同面臨的世紀性難題。礦山在破碎選礦等過程中，會產生大量的粉塵，礦山粉塵 嚴重污染工作區和工廠周圍環境，影響區域較大，危害工人和居民的身體健康。國家衛生部、勞動人事部、財政部和全 國總工會聯合頒布的文件，已將肺癌列為工人的職業病。國家非常重視解決礦山塵污染問題，治理粉塵污染問題已成為 各礦廠刻不容緩的環保課題。另外礦山的大部分設備，目前大多工作在高能耗、低效率狀態。而風機的一個特點是負載 轉矩與轉速的平方成正比，軸功率與轉速的立方成正比。如可根據所需的流量調節轉速，就可獲得很好的節電效果，一 般可節電20%~50%，降低能源損耗，實現節能效果。
工藝特點
1、負載慣性大，要求啟動力矩大;
2、系統穩定性要求高，每臺設備都是一備一用，而且?guī)Чぷ冾l切換;
3、通過粉塵濃度檢測，調節風機的風量。
工藝流程
礦山除塵風機在破碎和選礦等不工作，粉塵不多時，只需要很低的風量，為了降低除塵系統的運行成本，需要對 除塵風機進行調速。在實際運行時，由于采用進風門擋板調節，大部分的能量都被消耗在擋板上了，且擋板的開度越 小則耗能就更多。在一般情況下，采用擋板調節的風機其實際消耗功率與風量大致成正比，與風門的開度也大致成正 比，從上述工況中的風門開度及電流參數也可以看出這一點。
對運行情況進行分析，可以得出以下兩點：
1、風機實際風量約為額定風量的一部分，風機遠離額定點運行，其實際運行效率很低。
2、由于擋板的存在，擋板前后存在壓差，消耗了很大一部分能量。 所以可以從以上兩個方面改善其運行工況，減小損耗，達到節能的目的。 擋板這種調節方式雖然簡單易行，已成習慣，但它是以增加管網損耗，耗費大量能源為代價的。對于大功率電機，
耗能則更大。當采用變轉速調節時，其效率最高，因為風量隨轉速的一次方下降，而其軸功率則按轉速的三次方規律 下降，而目性能最佳的調速方式則是國際上公認的交流變頻調速技術。
系統配置
除塵風機系統主要配置由：電機、離心風機和控制系統等組成。 其中除塵風機控制系統是使用變頻器驅動電機運行，給風機提供動力。另外，由于設備的重要性，為了設備能穩定運行，設備安裝有備用啟動電路，確保不影響正常生產。系統通過外部開關量控制啟停，同時變頻控制具有雙調速 方式，可通過傳感信號調速，也可通過人為設定調速或通訊上位機設定，系統具有控制方便、性能穩定可靠、操作維 護方便等特點。
[DividePage:NextPage]
系統方案選型
變頻器主要用在除塵風機的運行電機上，除塵風機是二次方特性負載，其對變頻器的主要的要求就是啟動轉矩大， 運行穩定。SAJ 8000B增強型變頻器采用獨特的電流控制算法，能有效抑制啟停產生的電流沖擊，使用變頻器的矢量控 制和先直流制動再啟動功能，風機啟動穩定，同時有效避免風機因外力轉動時啟動產生過電流故障，現場使用正常， 客戶非常滿意使用效果，完全滿足除塵風機對變頻器的要求。
現場案例：
在礦廠試機，設備為除塵風機，用于破碎和選礦過程中產生的粉塵。變頻器是采用兩臺93KW三晶SAJ8000B增強型變 頻器，分別拖動2臺93KW電機，加減速時間設為40S。在不生產或慢速生產時，粉塵較少，變頻器通過外部檢測信號，自 動降低頻率運行，有效起到節能效果;當粉塵量大時，變頻器以高速運行，加大除塵速度，降低現場粉塵濃度。由此， 除塵風機通過變頻器控制后既能有效排除粉塵，又可以節能。設備一直平穩運行，完全滿足客戶要求。

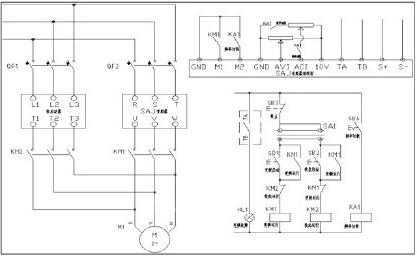

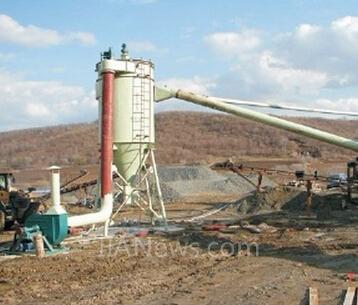

控制電氣圖&現場應用

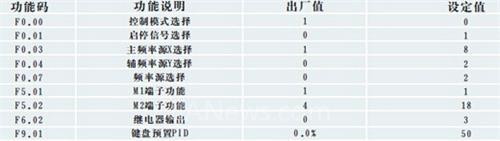

參數設定
方案優點
礦山除塵風機采用8000B變頻控制具有以下特點：
(1) 網側功率因數提高。
(2) 設備運行與維護費用下降。
(3) 電機使用壽命延長。
(4) 更完善地保護了電機。
(5) 操作簡單，運行方便。
(6) 適應電網電壓波動能力強。
