歐科變頻器在涂料樹脂反應釜上的應用

ainet.cn 2015年03月26日

　　前言

　　近年來，隨著產業結構的調整，不少樹脂企業技術改造與更新的步伐加快，樹脂的生產設備呈現大型化趨勢。國內樹脂生產用的反應釜過去大多是25m3，生產過程基本全部為手工操作，現在已基本普及50m3，控制設備已經從單一的人工控制升級到多元的自動化控制。

　　反應釜是整個涂料樹脂生產流程中最關鍵的設備，但對釜內混合物的溫度、壓力的控制，還完全局限于依賴人工控制。當前人工控制方式的不穩定性，已經成為生產中的一個薄弱環節。反應溫度，壓力是化工生產中一個非常重要的控制變量，其穩定性品質影響過程的熱平衡，直接關系到化工生產的產品質量、產出率、能耗以及催化劑的使用壽命。

　　涂料樹脂反應釜工作原理

　　涂料樹脂反應釜系統主要完成對反應釜現場的溫度及壓力信號采入控制系統進行集中顯示和控制，當反應釜的溫度或壓力達到報警設定值時，發出聲光報警;當反應釜的溫度和壓力繼續升高，達到或超過聯鎖設定值時，產生聯鎖動作，關閉導熱油鍋爐點火系統，并打開冷卻管閥門進行冷卻降溫，并同時發出聲光報警。

　　涂料樹脂反應釜控制系統通過泵將植物油酸、多元醇輸送到反應釜內，打開反應釜投料口，投入苯酐(順酐)，使用導熱油對反應釜進行加熱，及脫水反應。反應預設定時間后，從高位缸加入二甲苯(甲苯)溶劑，一邊冷卻，一邊攪拌溶解，攪拌均勻后即可包裝為成品，整個反應過程為常壓。

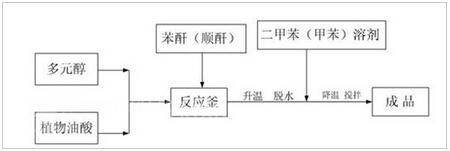

　　涂料樹脂反應釜控制系統的工藝結構圖如下：

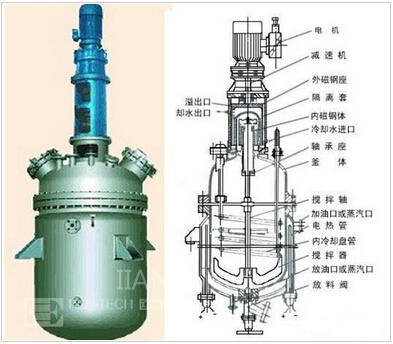

　　反應釜的外觀圖及內部結構：

[DividePage:NextPage]

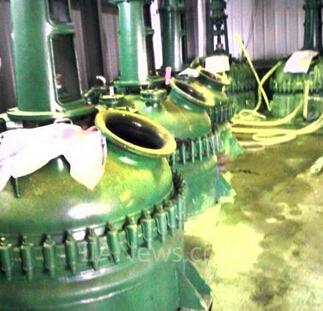

　　反應釜現場圖

　　涂料樹脂反應釜控制系統工作原理

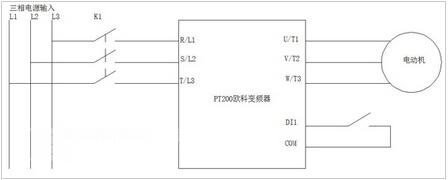

　　此系統采用壓力傳感器、溫度傳感器作為數據采樣器件，輸出開關量信號，來控制接觸器的吸合、斷開動作，變頻器通過開關控制啟停，負責帶動攪拌機的電機轉動，從而進行攪拌動作，工作完進行停機動作.

　　該系統帶有溫度顯示、壓力顯示、電壓顯示和工作電流顯示，變頻器顯示面板。便于觀察與操作。

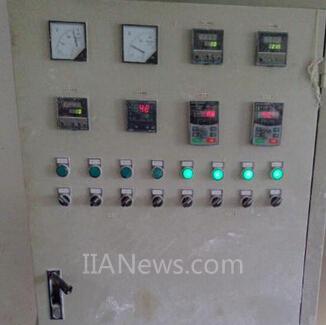

　　控制柜現場圖

　　歐科變頻器在在涂料樹脂反應釜上應用的特點

　　在化工、醫藥等行業，反應釜的應用相當普遍。其攪拌工序以前大都采用機械或滑差調速，使用中陸續暴露出不可無級調速、介質不同調速不靈敏、低速力矩不夠等諸多缺點，現改用PT200系列歐科變頻器后問題迎刃而解，并大大提高了工作效率，節約能耗。

　　攪拌機械在設計時按使用工況的都考慮一定余量的，而在實際使用過程中，因產量、介質的差異則不一定要在最大負荷下工作，有很多時間都可以工作在非滿載狀態;傳統的攪拌機通常不進行調節或采用機械方式調速，不能滿足工藝上調速的及時性和準確性;滑差調速有時在低速、物料粘稠度大的情況下又不能穩定轉速;由此可見傳統的調速方式在增加攪拌機自身機械的損耗同時還會使攪拌設備工作在“大馬拉小車”的狀態，很不經濟。

　　變頻器調速方式的節能效果現在已被越來越多的客戶所認可，勝過以往的任何一種調速方式，故通過在反應釜設備上加裝變頻調速節能裝置則可一勞永逸的解決好傳統攪拌機在使用過程中存在的很多問題，并可通過變頻節能收回投資。

[DividePage:NextPage]

　　歐科變頻在反應釜調速裝置的功能及優點：

　　1、反應釜變頻節能裝置為開環調節;

　　2、變頻器的軟啟功能可大大減小啟動沖擊電流;

　　3、變頻器已帶有智能保護，故障時自動停機并記錄;

　　4、可根據不同的工藝、不同的物料及時給定不同的轉速，提高產品品質;

　　5、通過變頻調速實現節能降耗;

　　6. 由于產品的黏稠度變化時，對電機的力矩要求也是不一樣的，歐科變頻器在0.5HZ啟動轉矩能達到180%，完全滿足要求。

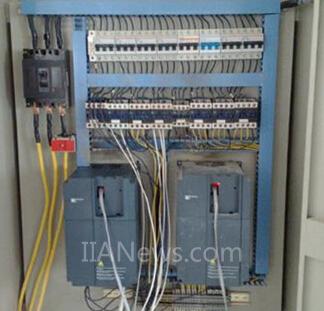

　　歐科變頻器在反應釜上的應用圖片：
