項目概述

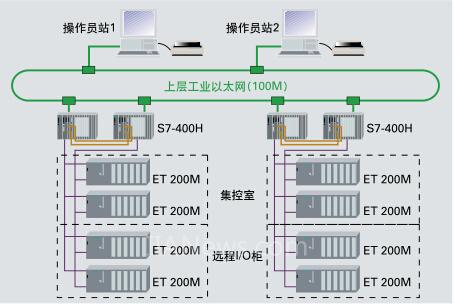

貴州黔北電廠位于貴州省畢節地區金沙縣，總裝機容量為4X300MW，是西電東送工程的主力機組之一。電廠輔機程控系統按工藝分為水集中控制系統、除灰渣控制系統、凝結水精處理控制系統等，采用Simatic S7-414H冗余系統。系統配置圖如下圖所示：
本系統共配置2對冗余CPU-414H的控制器：#1控制器主要控制#1、 #2發電機組配套除灰渣系統;#2控制器主要控制#3、#4發電機組配套除灰渣系統。本系統的I/O模件采用了S7-300系列I/O模件，通過ET200M遠程機架與控制器相連。系統配置的總I/O點數達1500點。系統的控制組態軟件采用STEP7 V5.1;操作站監控軟件采用了WinCC5.1。
西門子S7-414H冗余系統的特點
● 先進的S7-400H冗余系列PLC控制器，實現了控制器冗余，大大提升了PLC控制的安全性能
● 采用PROFIBUS現場總線控制技術，實現了遠程I/O機柜現場布置，節省了電纜敷設量
● 硬件均為模塊化結構，可靠性高，模擬量輸入卡件可通過跳線滿足不同類型輸入信號，減少了備件種類
● 采用WinCC軟件，人機界面友好，提高了監管水平
Simatic S7-414H冗余系統，通過先進的控制器冗余技術、開放的計算機網絡及PROFIBUS現場總線技術、遠程I/O機柜現場布置方式、可靠的硬件系統和良好的人機界面，不僅降低了工程造價，而且提高了輔機程控系統的安全、穩定性，為實現大型火電機組輔助車間集中控制積累了寶貴經驗。
Simatic S7-414H系統還使用了先進、開放的計算機網絡，特別是符合IEC61158標準的PROFIBUS-DP現場總線技術，具有監控范圍廣，機柜布置位置分散，工程造價低等特點?；谝陨现T多優點，近年來S7-400H冗余系列不但在輔機程控項目中得到廣泛應用，而且在中小型發電機組也開始代替DCS實現主控系統的控制功能，由國電熱工研究院承擔的陜西楊陵熱電廠主控系統和深圳鹽田港環保電站主控系統即是S7-400H系列在這方面應用的成功范例。
工程應用特點及經驗
Simatic S7-414H系統使用了先進、開放的計算機網絡, 特別是符合IEC61158標準的PROFIBUS-DP現場總線技術，具有監控范圍廣，機柜布置位置分散，工程造價低等特點。在貴州黔北電廠除灰渣控制系統的設計、組態、調試過程中有以下一些經驗可以交流：
● 建立歷史數據庫時，WinCC必須處于非運行方式，若是在WinCC運行的時候建立或修改歷史數據庫，有可能導致歷史數據庫被破壞，不能記錄歷史數據。
● 使用ESM和普通以太網線建立的100M工業以太網。其中以太網線不能跳線(通常100M以太網線會采用跳線的方式防止干擾)，否則上位機與PLC不能建立通訊。
● 兩塊同一型號，不同生產日期的PROFIBUS-DP現場總線接口模件(6ES7153-2AR00-0XA0)組成冗余現場總線接口單元，有可能導致控制信號不能正常通訊。
結束語
隨著計算機及其網絡技術的發展，自動控制系統性能的不斷提高，火電廠輔助車間監控系統實現網絡化和集中控制成為必然的趨勢，其中也蘊含了巨大的商機。根據國家電力公司《火電廠熱工自動化技術改進研究》課題組調查統計，裝備125MW及以上容量的168個火電廠中只有21個電廠不同程度實現了網絡化，大批電廠的輔助車間集中控制還沒實現，輔助車間運行人員過多，嚴重影響這些電廠減員增效的實現。
德國西門子公司的S7-400H系列PLC產品，以其優良的性價比和高度的安全、穩定性為實現火電廠輔助車間監控系統實現網絡化和集中控制提供了很好的硬件解決方案。
