一、簡介

　　數控煮沸消毒器適用于實驗室各種試管、玻璃片、各種盤子、圓桶等放射性、污染性、大批量、高潔渡的清洗后的煮沸消毒，是實驗中心必備設備。本系統采用維控LEVI777A觸摸屏和LX3V-24MT的PLC加上LX2N-4PT的PLC模塊。其中還應用了維控觸摸屏的打印功能。

　　二、工作原理

　　1:設定煮沸時間，設定加熱溫度。

　　2:電控進水，到達水位后進行加熱消毒。

　　3:溫度達到后，保持水溫開始計時。

　　4:計時時間到后，自動打印憑條，并報警。

　　5:電控排水。

　　三、程序介紹

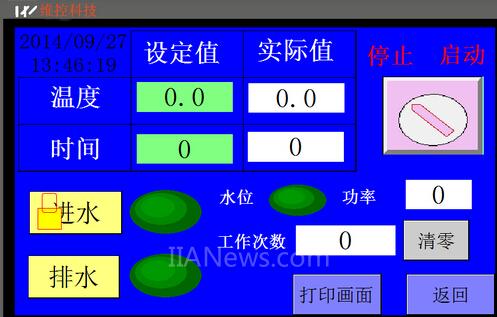

　　1、主畫面：該畫面為系統運行的畫面，可以數顯記憶和設定煮沸時間，加熱溫度，以及功率。顯示當前溫度，當前煮沸時間。電控排水與進水。

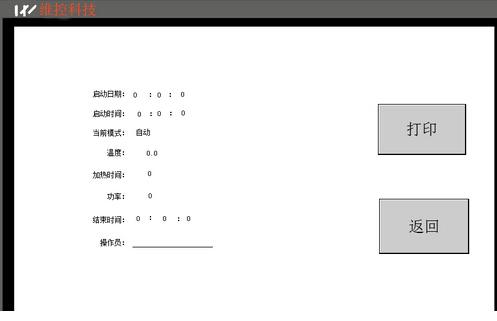

　　2、打印畫面：加熱時間到達后，自動跳轉到當前畫面進行自動打印，打印完成后跳回主畫面。亦可選擇手動打印。

　　四、工程要點：

　　1、設備啟動停止按鍵，排水按鍵以及進水按鍵之間需要用到維控HMI按鍵互鎖功能。

　　2、與打印機通訊需要設置好通訊參數。使用打印部件時，打印部件框住的文字需要使用點陣字體，行與行之間的文字間隔要適當。

　　五、總結：

　　整個工程使用維控觸摸屏和PLC簡潔明了，可靠耐用，編程簡單易學。
