　　海得控制搭乘"高鐵經濟"快車

　　上海海得推出千兆模塊化工業以太網C3安全數據網解決方案，已成功應用于鄭西高速鐵路客運專線。該項目實施標志著海得控制成功進入"高速客專"領域。

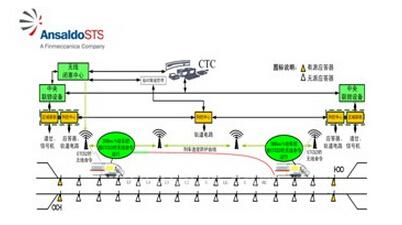

　　客專C3安全數據網

　　RBC作為C3控制系統核心，安全數據網作為承載CBI之間以及RBC和CBI通信的高速網絡平臺，重要性不言而喻。RBC通過安全數據網獲得軌道電路、聯鎖進路等信息生成行車許可，進而通過無線通信系統傳輸給C3級車載設備，實現信息的雙向傳輸。保障行車安全。

　　項目參數

　　" 客專里程：486km

　　" 最高時速：380km/h

　　" 5套RBC，1套本地終端，1套遠程終端

　　" 無砟軌道

　　" 沿線監控站點：11個

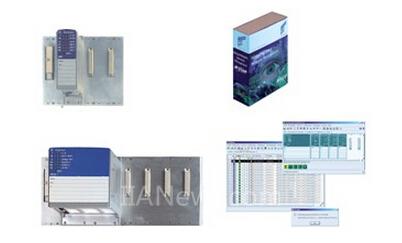

　　關鍵設備

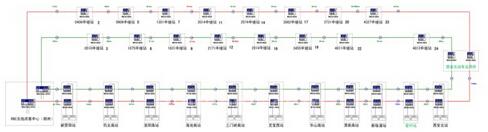

　　網絡結構

[DividePage:NextPage]

　　系統需求

　　" 高穩定、高可靠

　　" 雙網冗余

　　" 實時性強站間間隔大

　　" 單模光纖連接

　　" 100/1000Mbps以太網

　　" VLAN

　　" 多級冗余

　　方案特點

　　" 網絡拓撲

　　骨干：單模光纖以HIPER-Ring技術連接，構成冗余環網。逐站級聯，分站環回。

　　" 網絡范圍

　　最長的光纖鏈路超過68.5Km(無中繼)

　　" 產品數量

　　2臺PowerMICE交換機

　　42臺MS30系列交換機

　　網絡管理軟件

　　工作溫度-40 ~ +70 ℃，滿足惡劣環境中的使用。

　　" 執行范圍

　　選擇網絡組件，細化網絡設計，定義設備參數

　　技術先進性

　　" 最優的冗余概念

　　" 完整的產品系列

　　" 優化管理

　　" 在惡劣環境中能夠長期可靠工作

　　" 豐富的項目經驗

　　" 優質的服務
