專案描述

　　青藏鐵路西格二線，東起西寧市，終點格爾木，全線共開站25個。該系統選用科洛理思工業以太網交換機實現西寧、格爾木兩個主站與沿線25個車站環境動力的集中監控。

　　選用科洛理思的原因：

　　支持802.1s多生成樹協議(Multiple Spanning Tree Protocol, MSTP)

　　支持高級VLAN協議，Protocol VLAN, Private VLAN及針對電信運營商的VLAN stacking(QinQ)

　　無風扇設計，支持90-264VAC電源輸入或12-48VDC電源輸入

　　工作溫度范圍: -25 ~ 70°C，適用惡劣的工業環境

　　優秀的電磁兼容性，EMI/EMC

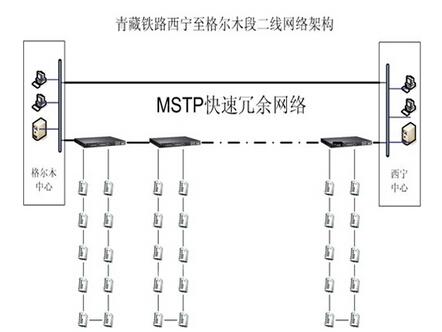

　　架構圖

　　選用產品/型號

　　JetNet 5428G24+4G機架式網管型工業環網交換機

　　JetNet 451010口網管型工業以太網交換機

　　JetNet 4508f-s8口網管型工業以太網光纖交換機

　　選用原因

　　JetNet 5428G 24+4G機架式網管型工業環網交換機

　　24個10/100-TX端口和4個千兆RJ-45/SFP combo可選端口(10/100/1000 Base-TX, 1000Base-X)

　　無阻塞交換能力，無沖突無延時線速交換

　　支持巨幀(Jumbo Frame)傳輸達9,216bytes

　　支持802.1s MSTP, RSTP和MSR(Rapid Super Ring, Rapid Dual Homing, MultiRing, TrunkRing)網絡冗余協議

　　支持最多12個百兆環網和2個千兆環網

　　支持256個VLAN組, Private VLAN, QinQ, LACP, GVRP, QoS, IGMP Snooping, GMRP, 速率控制，多端口鏡像

　　支持LLDP鏈路層發現協議和Korenix NMS網絡管理軟件用于自動繪制拓撲和批量設備管理

　　支持SNMP V1/V2c/V3, RMON用于遠程管理

　　高級安全管理功能包括IP/Port Security, 802.1x 和ACL訪問控制列表

　　通過E-mail, SNMP Trap, Syslog和繼電器報警輸出進行事件報警

　　無風扇設計, -25~70°C操作溫度

　　支持90-264VAC電源輸入

　　JetNet 4510 10口網管型工業以太網交換機

　　7個10/100 TX電口和3個RJ-45/SFP Combo可選端口(10/100Base-TX, 100Base-FX )

　　支持Korenix Multiple Super Ring (Rapid Dual Homing, MultiRingTM, TrunkRingTM, RSR, SR) 和RSTP

　　支持256 VLAN, GVRP, QoS, IGMP Snooping V1/V2/V3, Rate Control, Port Trunking, LACP, 在線多端口監控

　　32Gbps交換性能, 8K MAC地址列表

　　支持IEEE 802.1AB LLDP協定，可于Korenix NMS中顯示網絡拓樸架構

　　高級安全管理功能包括，IP Security, Port Security, DHCP Server, IP和MAC綁定，802.1x訪問控制

　　支持E-mail事件報警,SNMP trap, Syslog, Digital Input 和繼電器報警

　　鋁合金外殼符合IP31工業防護標準，擁有良好的散熱性能

　　冗余DC 12~48V電源輸入 (-48V 可選)

　　支持-20~70°C寬溫工作環境，適用惡劣工業現場(JetNet 4510G-w: -40~70°C)

　　JetNet 4508f-s 8口網管型工業以太網光纖交換機

　　6個10/100TX電口和2個100Base-FX光口

　　傳輸距離多模2KM，單模30KM

　　32G bps無阻塞交換機矩陣，8K MAC地址列表

　　支持Multiple Super Ring (自愈時間<5ms), Rapid Dual Homing, Multiple Ring和MSTP / RSTP多種冗余協議

　　支持IEEE 1588精確時鐘同步協議用于時鐘同步

　　支持VLAN, Private VLAN, QinQ, GVRP, QoS, IGMP Snooping V1/V2/V3, 速率控制, 端口聚合, LACP, 在線多端口鏡像

　　支持IEEE 802.1AB LLDP鏈路層發現協議和Korenix NMS網管軟件，可自動繪制拓撲，實現設備批量管理

　　支持SNMP, Web, Telnet In-Band, Serial Out-Band多種管理模式

　　內建硬件看門狗(WDT)，用于系統自動恢復重啟

　　支持開放標準化Modbus TCP/IP 協議

　　支持DC10~60V冗余電源輸入

　　軟件啟動報警輸出

　　鋁合金外殼滿足IP31工業防護等級

　　工作溫度: -10~70°C 和 -40~75°C (JetNet 4508f-w V2寬溫版)
