近年來隨著石油資源的有限性、供給和需求的失衡，以及國際油價的持續高漲，各國都在積極尋求替代的能源資源，作為介于煤炭和石油之間儲量巨大的固體化石燃料-油母頁巖，可在650℃左右干餾后制取人造石油-頁巖油。頁巖油性能優越、用途廣泛，可作為石油加工及化工生產的原料，也可根據需要調和生產船用燃料油。
頁巖煉油工藝主要由原料凈化及出渣單元、干餾單元、油回收單元、脫硫單元、成品油儲運系統等組成。

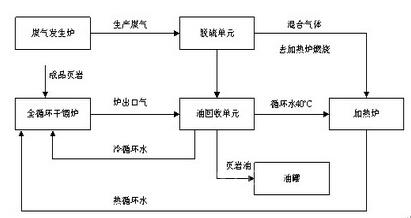

圖1 頁巖煉油(全循環)
一、原料凈化及出渣單元
自油頁巖露天礦6~50mm的成品礦經皮帶運輸機送至成品礦儲倉，再經倉底皮帶通過轉運站凈化后運送至干餾爐上部料倉，通過上料裝置送入干餾爐進行干餾。原料廠區外設成品礦堆場，當原料運輸系統皮帶故障時，成品礦可通過裝載機運送至成品礦儲倉，再由儲倉下部皮帶通過轉運站凈化后運送至干餾爐上部料倉，再進入干餾爐進行干餾，干餾處理后油品收集至成品油庫儲存、裝車及外銷，油頁巖干餾渣經爐底皮帶運送至排渣場。

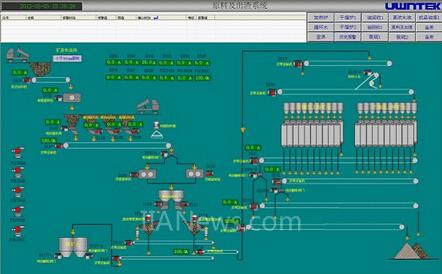

圖2 UW500應用 - 原料及出渣系統
二、干餾單元
頁巖干餾(熱解)是指在隔絕空氣(或在非氧化氣氛)條件下將頁巖進行加熱，頁巖在不同溫度下，發生的一系列物理變化及化學變化的復雜過程。頁巖干餾(熱解)最終得到固體(油頁巖干餾渣)、液體(頁巖油)和氣體(干餾氣)等產品。
干餾爐是用于頁巖的低溫(約600℃)干餾以制取頁巖油的主體設備。油頁巖干餾爐類型很多，按所用加熱載體的相態不同，可分為氣體熱載體干餾爐和固體熱載體干餾爐兩大類。氣體熱載體法比較有代表性的有巴西的Petrosix爐、愛沙尼亞的Kiviter爐、日本的JOSECO干餾爐、美國聯合油SGR干餾爐、中國的撫順爐等。固體熱載體干餾爐技術主要有美國Tosco-Ⅱ干餾爐、愛沙尼亞的Galoter干餾爐、德國的LR干餾爐和加拿大的ATP干餾爐等。除此之外還有殼牌公司研發的ICP(原地轉化干餾技術)干餾工藝。

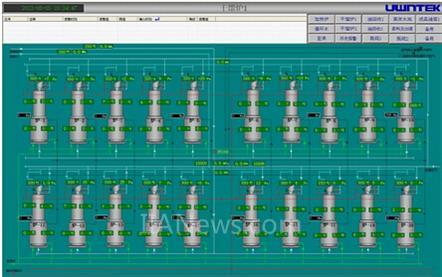

圖3 UW500應用 - 干餾爐

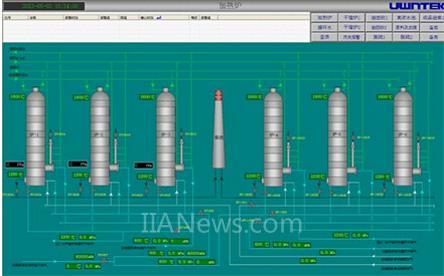

圖4 UW500應用 - 加熱爐
三、油回收單元

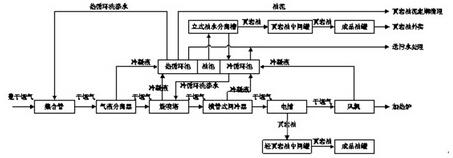

油回收主要有直接冷卻工藝和間接冷卻工藝，兩種工藝的對照表如下。

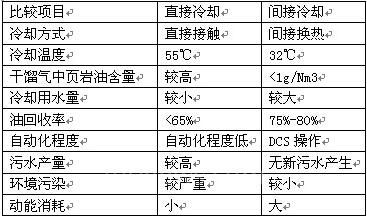

圖5 油回收工藝

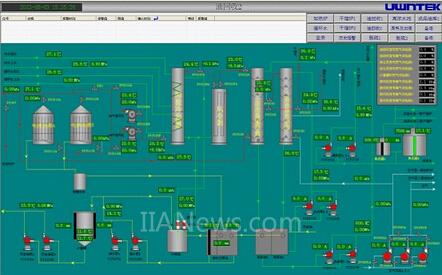

圖6 UW500應用 - 油回收
四、脫硫單元
煤氣中含硫組分主要以硫化氫(H2S)、羥基硫(COS)、二硫化碳(CS2)為主，其他組分一般以微量存在，而硫化氫一般占煤氣中總硫量的90%以上。故煤氣脫硫一般都是以脫除硫化氫為出發點，主要脫硫工藝有T.H法脫硫、F.R法脫硫、P.D.S+栲膠脫硫脫氰技術等。
五、成品油儲運系統
成品油儲運系統主要任務是將量產的頁巖油儲存一定時間后，經由裝車泵計量，通過鶴管裝車，由汽車槽車裝車外運，主要包括成品油罐區、儲運系統泵房和外運系統。

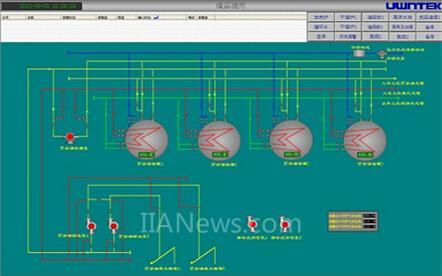

圖7 UW500應用 - 成品油庫
六、油頁巖煉油控制系統
油頁巖干餾廠需采用DCS控制系統完成生產過程的數據采集、過程控制、安全報警、聯鎖保護等任務。對于有操作人員現場監視的崗位，采取就地崗位集中監控的控制方式，同時將重要工藝參數送至裝置控制室，進行集中監視。
每套干餾裝置設一個主控制室，每個主控制室內配置一套杭州優穩公司UW500 DCS系統。裝置內主要工藝參數的檢測顯示、自動控制，以及工藝生產的正常開、停車均由DCS系統完成。
空氣壓縮機、油品儲運及鍋爐房等裝置也可配置UW500 DCS控制器，執行該機組的正常運轉控制、機組故障診斷、安全聯鎖停車功能。
公用工程及輔助設施各裝置可根據裝置的位置和工藝點數來確認配置適量的UW500 DCS控制器對工藝參數進行控制及監測顯示。
全廠設置中央調度室，通過計算機網絡將各裝置控制室的控制系統連接起來，將各裝置控制室的重要信息送至中心調度室。在中心調度室可以對全廠生產裝置進行監視和調度。各裝置控制室可以通過通訊網絡調用其它裝置控制室的信息，實現信息資源共享和全場一體化管理。同時，通過中央調度室的上位計算機，可以實現全廠優化控制。
UW500集散控制系統采用三層網絡結構，分別是管理網絡MNet、系統網絡SNet、控制網絡CNet。CNet連接各個功能模件;SNet采用工業以太網，可連接多套控制站，或多臺操作站/工程師站，并通過MNet可連接MES/ERP。

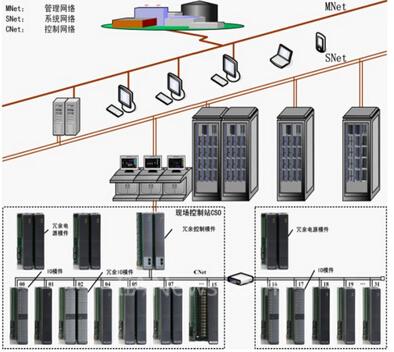

圖8 UW500集散控制系統網絡結構圖
管理網絡實現不同單元裝置或生產車間之間的協調控制、數據通訊;企業內多組裝置或生產過程的管理數據通訊;大型工業過程各子系統間的協調控制與調度管理。
系統網絡是UW500集散控制系統連接工程師站、操作員站和現場控制站等節點的實時工業網絡。實現現場控制站、操作員站及其相互之間的數據傳遞，保持數據的一致性。系統網絡采用工業以太網，符合IEEE802.3標準;采用可靠性高的熱備冗余結構，可以保證在任何一條網絡失效的情況下不影響系統通訊。系統網絡的最大通訊距離與集線器/光端機的個數和使用的通訊介質有關。雙絞線每段最大長度為120m，光纖每段最大長度為1850m。系統網絡涉及的硬件有操作站/工程師站、控制站、集線器/光端機以及傳輸介質，系統網絡設計的最大節點數為64個。其中操作員站/工程師站 32臺，現場控制站32臺。
控制網絡是控制站內部使用的冗余實時網絡，實現控制站內部的I/O模件和控制模件之間的互聯和信息傳遞?？刂凭W絡最多節點數為64點。
七、UW500 DCS的主要特點
1. 模塊化設計
縱列結構，靜音防塵，維護方便，節省機柜;繼電器內置，節省空間與相關費用;所有組件模塊化，系統擴展升級容易;
點點隔離，點點配電，點點在線更換，通道級別自診斷，輸出通道具有故障安全功能(可預置安全輸出)，安全、可靠、穩定、智能的輸入輸出通道技術。
2. 高標準的硬件制造技術
抗擾度3級a,防錯,免維護;
來源于安全儀表系統(SIS)的硬表決技術，系統全冗余設計(控制、網絡、電源、I/O、操作)，硬表決零切換。
3. 自主設計、開發，完全自主知識產權的基于工程對象模型的控制工程應用軟件平臺
易用，易懂，易上手;
畫圖、算法等工程組態都可復用，大量減少組態工作量。
優穩公司UW500 DCS系統采用最新的工業IT技術，以貼近中國工業用戶的系統優化設計和聚焦行業需求的增值服務，已成功應用于總投資達2.6億元的新疆太姥礦業有限公司2萬噸油頁巖項目。
