一、引言

　　隨著科學技術的飛速發展，近些年來國產變頻器技術已經越來越成熟，取代進口品牌的應用場合逐步擴展。在線纜行業中，應用最廣泛的就是放線架，而動力放線架又是其中技術含量較高的一種設備，動力放線架一般要求變頻器含有雙向控制的PID調節功能。本文注重介紹易驅變頻器針對線纜行業設計的恒張力控制的主動放線系統的應用。

　　二、工藝要求

　　在線纜制造行業，所有加工完畢的線材都要用線盤整齊的收卷，方便運輸及存放;因此動力放線架作為多種設備的最前端，在線纜行業有著廣泛的應用。一般來說動力放線架有以下幾點要求：

　　1、在引取速度加快時，放線速度也跟著引取速度快速加速;

　　2、在引取速度減速時，放線速度也跟著引取速度減慢;

　　3、當主機穩定運行在某個速度時，放線架的擺桿要穩定;

　　4、當出現松線和斷線的時候，要求放線盤可以進行自動反轉;

　　5、模擬量精度高，可以準確檢測擺桿位置傳感器的反饋信號;

　　6、PID可以正反向調節，在收放線過程中，保持線材張力恒定;

　　7、從機跟隨主機進行PID自動調節時，響應快速、平滑、震蕩小;

　　三、易驅變頻器控制方案及特點

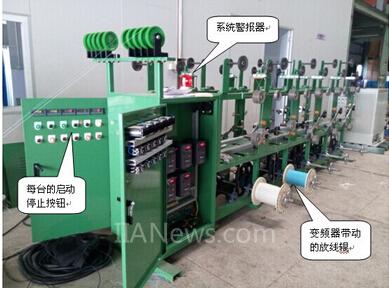

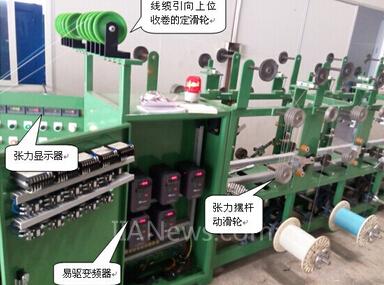

　　系統采用內置雙向PID功能的M200系列高性能變頻器。通過張力電位器反饋給變頻器AI1做為反饋量，經過變頻器PID自動調節使擺桿穩定在設定值，保持張力恒定。通過張力配重裝置調節客戶需求的張力大小，擺桿的上下行程開關限定系統工作的張力范圍。而調節變頻器的設定目標值可以調節擺桿穩態時的位置。經過現場測試該系統具有以下特點：

　　1、無論大盤、小盤，無論粗、細線，無論高速、低速，張力始終恒定，只由張力動滑輪的配重確定。

　　2、可在張力平衡桿的上、下限位、中點零位等任意位置開機。

　　3、啟動后自動識別收放線的轉速和方向，自動跟蹤收放線的線速度，張力平衡桿基本維持在動力收放線架的設定位置。

　　4、主機收卷停機后，擺桿可穩定停在設定位置，主機再次啟動后自動跟蹤收放線的線速度。

　　5、只要一個擺桿式張力電位器，簡化機械結構，減少維護成本。

　　6、設備調試簡單，只須正確調整好張力檢測電位器位置，開機即可自動跟蹤引取的速度。

　　四、調試注意事項

　　雖然使用變頻器簡化了機械，接線也很簡單，但是由于放線架系統工作過程是一個不斷的調節運算過程，所以調試中仍有以下幾個方面要注意：

　　1. 由于擺桿設定目標值得位置就是變頻器正反轉的切換位置，所以在穩態的時候變頻器一般都工作在較低的頻率;在動力放線架上最好采用矢量控制，因為矢量控制的低頻力矩與穩定精度都要優于V/f控制。

　　2、由于動力放線架都有抱閘裝置，所以停機方式選擇自由停車。

　　3、一般擺桿的上、下限位行程開關都不在擺桿對應的0~10V的兩端，所以要根據實際設定AI口的上、下對應值，使系統更穩定、靈敏。

　　4、可設定中心零點平衡狀態時，經過休眠時間自動停機，偏移時自動啟動。

　　5、根據不同現場需求，適當調節比例P、積分I的值。

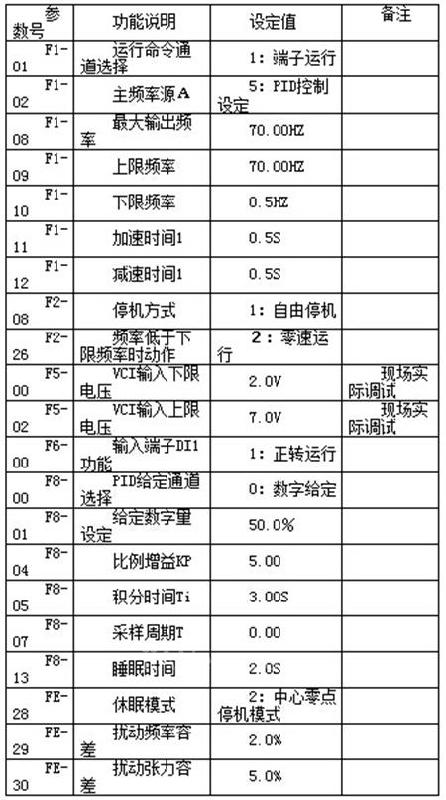

　　五、參數設定表

　　六、結語

　　經過對該動力放線架低速放線，高速放線，加、減速放線等過程的測試;在加、減速過程中，擺桿會有微小波動，在恒速過程中(包括高速、低速)，擺桿位置保持在平衡位置;很好的滿足客戶的要求，從而也得到了客戶的認可。并且變頻器的動力放線架調速范圍寬、穩態精度高、加減速快、操作靈活方便、可靠性高，大大提高了動力放線架的效率。

（轉載）
