一、半自動螺桿下料機

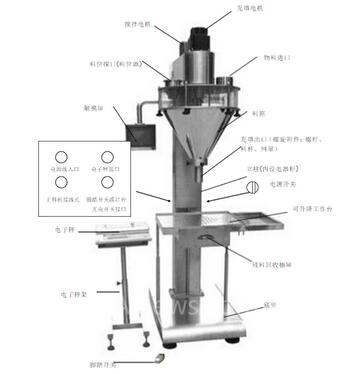

　　半自動充填包裝機主要由充填主機、電器配電箱、觸摸屏、PLC及稱重模塊組成。 該充填包裝機能完成計量、充填等工作。整機全不銹鋼，抗腐蝕;人機界面，中英文顯示，操作便捷直觀;符合國家“QS”“GMP”認證要求;充填采用伺服電機驅動，攪拌采用臺灣免保養減速電機，性能穩定，包裝精度高;全密封、不銹鋼和有機玻璃料箱組合，拆洗方便;工作臺方便升降;采用特制螺旋充填、電腦實時跟蹤，故具有速度快、精度高的特點;各種包裝參數可存儲，最多可存儲10個配方;對于粉塵較大的物料包裝，可加配吸塵系統，清潔車間環境;通過更換螺旋附件能適應奶粉、味精、固體飲料、白糖、葡萄糖、咖啡、固體醫藥、農藥、粉粒狀添加劑、染料、獸藥等各種包裝規格的粉劑/顆粒物料的包裝。

　　二、方案設計

　　選用維控觸摸屏LEVI777A和維控PLC LX3V -1616MT，LX3V-1WT 稱重模塊

　　三、界面設計

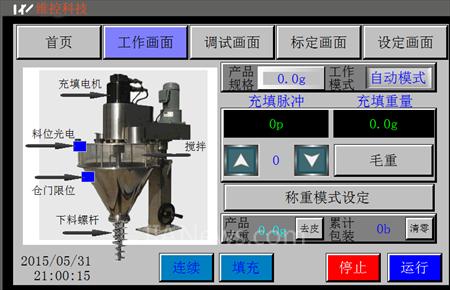

　　1 工作界面：

　　產品規格設定，皮重，累積包裝數等設定。

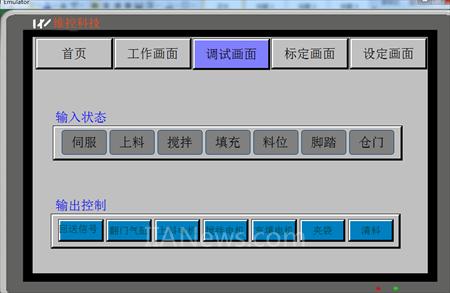

　　2.手動界面：

　　手動執行，檢查各個輸出和輸入是否有問題。

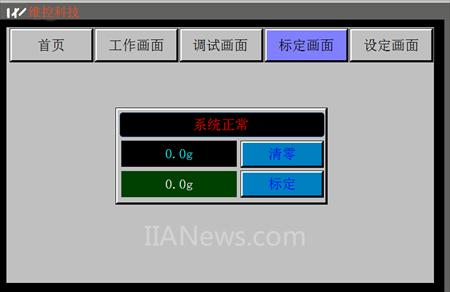

　　3.校稱界面：

　　清零和較稱，簡單明了

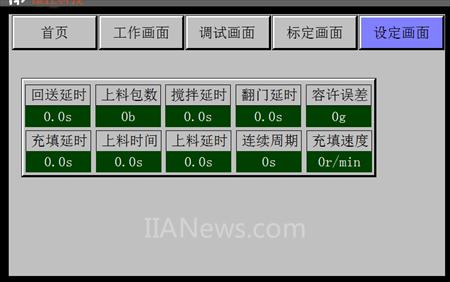

　　4.參數設定：

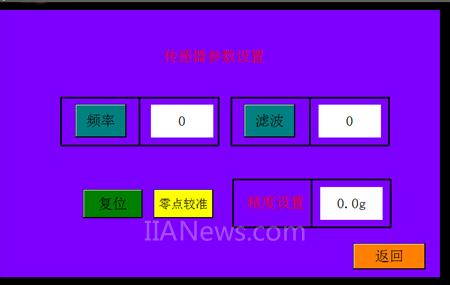

　　5.稱重參數設定：

　　四、PlC設置

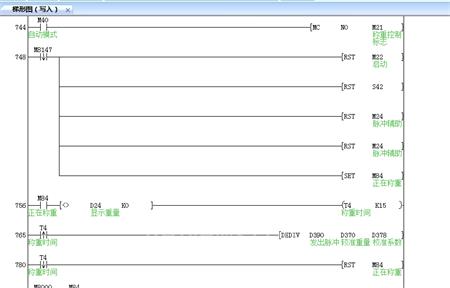

　　1.自動模式：是一個比例控制

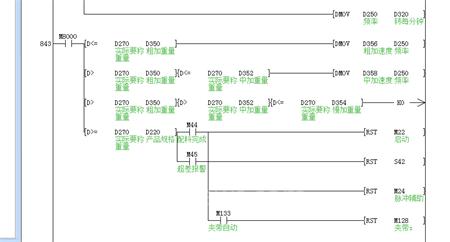

　　2.稱重模式：三段速

　　五、結束語

　　維控觸摸屏功能齊全、可靠耐用、編程簡潔，與其他HMI產品相比，界面友好，給用戶編程和維護都帶來極大方便。隨著工業自動化的發展，維控觸摸屏配套PLC、單片機和PC機的自動化系統的解決方案，越來越普及。維控觸摸屏是人機界面中一顆耀眼的明星。高可靠、長壽命、高性能使其越來越受到終端客戶、自動化系統集成商的青睞。

（轉載）
