■柴油電力傳動系統在豪華游艇、游輪和特殊用途船舶等電力消耗量大的地方顯現了巨大的優勢。這一傳動系統也是SAM電子公司的核心競爭力之一。SAM總部坐落于Hamburg，是一家專業從事船舶電氣和電子產品生產的公司，該公司在設計其創新型傳動系統解決方案時應用了靈活且可靠的WAGO I/O-SYSTEM。

　　SAM船舶電子有限公司是L-3通信集團的子公司，作為全球船舶電子及電氣領域的領先企業之一，其已在研發民用航運與航海領域產品及系統方面擁有百余年的歷史。SAM電子公司的Hamburg總部擁有員工600余名，全球擁有約1400名員工，它為發電和配電、船舶通信和導航、船舶自動化、安全監控系統及傳動技術提供以客戶為導向的創新型解決方案，其業務范圍涵蓋從小型解決方案到系統集成方案再到在船上進行設計、工程、生產和安裝的統包解決方案。

　　■利用數據提升可靠性

　　柴電傳動系統尤其可為游輪、游艇及特殊用途船舶提供巨大的優勢：其噪音低且振動小，可作為冗余系統為船舶提供更高等級的安全性及最大的操控性，并可實現高水平的自動化。為了防止故障及操作失誤，監測及相應地控制所有功能和關鍵參數尤為重要。因此必須通過分布式節點采集船舶內各種與過程相關的數據：各個螺旋槳推進器及引擎的負荷程度?它們可以運行多長時間?電機軸潤滑是否足夠?變壓器和冷卻液的溫度有何種聯系?有了這些數據便可以優化傳動控制系統并提高系統的可靠性。

　　為了防止系統完全癱瘓，SAM電子公司安裝了冗余設計的柴電傳動系統。傳統的柴油機械動力系統通常采用與螺旋槳推進器相連接的柴油發動機;與此相比，柴電系統具有一個優勢：所有柴油發動機均可為任意一個螺旋槳推進器提供動力。發動機驅動發電機向公共匯流條輸送電能，進而為電力傳動系統及其他用電設備供電。傳動系統的可用性不受單一柴油發動機可用性的影響。因此即使在特殊情況下也能確保船舶最大的靈活性。同時船舶電網中恰好只有滿足現有電力需求的柴油機數量，因此，可始終確保最佳的利用率及最高的效率。此方案在不同發動機級別(1至21 MW)的船舶上均適用。一般情況下，每個傳動系統都有自己的變頻器，通常也配備適當?shù)淖儔浩鳎夷塥毩⑦\(yùn)行。因此，這些設備與中央系統之間的數據交換變得尤為重要。

　　 ■設立統一的標準

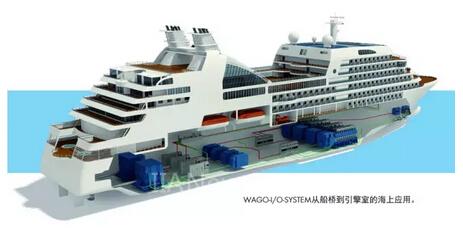

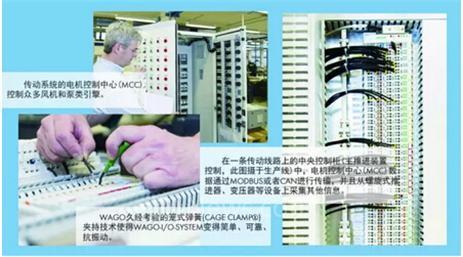

　　為了從傳動系統中采集所有相關數據并通過引擎室(ECR)或船橋遠程控制這些數據，SAM電子公司選擇使用了WAGO-I/O-SYSTEM 750系列產品。借助WAGO-I/O-SYSTEM 750系列產品，SAM公司可以根據需要對每個節點進行單獨配置。WAGO-I/O-SYSTEM 750系列產品擁有不同電位及各種模擬信號的模塊供您選擇。WAGO的1、2、4、8和16通道數字量輸入及輸出模塊可以自由組合，為您提供較高的可靠性及靈活性。由于采用高度模塊化的結構，因此可以構建極其緊湊的單元，12 mm厚的模塊可以容納最多16個通道。

　　該模塊化理念還體現在：WAGO-I/O-SYSTEM750系列可為所有通用現場總線協議提供適宜的適配器和控制器。通常情況下，船舶制造過程中，每一層會采用不同的現場總線。船橋內主要通過以太網進行通信，而引擎室的數據則主要通過MODBUS和CAN協議進行傳輸。船舶上的許多其他地方還應用了RS-485接口。SAM電子公司通過這種方式將WAGO-I/O-SYSTEM這一可擴展的標準組件應用在船舶引擎室、船橋等各個領域。

　　“盡可能應用標準組件這是我們的戰略之一”,SAM電子公司傳動系統項目經理Rainer Genilke講到?！拔覀兘柚鶺AGO-I/O-SYSTEM及種類繁多的組件可以不受船舶類型和傳動功率的影響而靈活地采集整個傳動系統中所有重要數據，這對我們來說是非常有利的。它對

　　于我們的規劃和備件管理以至于對船上配備的零部件包而言都具有重要意義。”

　　■自始至終的靈活性

　　在船舶一到兩年的建造階段常常會面臨調整及變更的要求。船舶系統中如果需要安裝新接口或需加裝組件，那么必須調整或擴展電路。而WAGOI/O-SYSTEM的模塊化設計僅需提前在開關柜中預留一定的空間即可輕而易舉的實現這些變更。

　　Rainer Genilke十分欣賞WAGO公司遠程I/O系統，借助于此分散式系統的配置變得十分簡單。為此Rainer Genilke應用了調試工具WAGOI/O-CHECK，利用它可以檢測整體布線和系統運行情況。然后只需接通電源及現場總線，系統即可運行。

　　“我們最新理念的另一大優勢是：在獲得船員同意后可通過衛星采集傳動系統的所有關鍵數據”，Rainer Genilke說道。例如，當船只在行駛過程中出現故障時，坐鎮專家可以通過“遠程診斷”功能進行故障診斷并確定是否需要加派維護小組或是否需要將備件運往最近的港口。

　　“首先我們?yōu)閃AGO-I/O-SYSTEM的技術所折服，因為通過它我們幾乎可以滿足客戶提出的傳動技術方面的所有要求，其次，我們對一些業務合作表示贊賞，因為WAGO在航運領域擁有著如此豐富的經驗”，Rainer Genilke總結說道，“與WAGO的許多產品一樣，我們采用的I/O-SYSTEM擁有所有主要的船級社認證，甚至可應用在船橋的周邊系統?！?/FONT>
