公司簡介

　　TRW是全球汽車安全產品供應商，作為最大的汽車供應商，致力于提供安全保障。TRW在全球服務于40多個主要汽車生產商以及250多個品牌，在其產品的相關領域里一直出于領先地位。TRW公司主要生產汽車安全產品如汽車安全帶和安全氣囊，其用戶為眾多知名汽車品牌，如上海大眾、上海通用、上汽制造、長安福特、一汽大眾、北京奔馳-戴克、華晨寶馬、安徽奇瑞等知名汽車生產企業。

　　TRW 擁有最廣泛的產品線，生產先進的制動系統，轉向和懸架;以及復雜的乘員安全系統，包括安全氣囊、安全帶和方向盤。TRW在全球有超過65000個員工工作于超過185個辦公地點，遍布全球各大汽車集中制造地區。

　　挑戰

　　TRW需要在汽車零部件自動化裝配線上檢查元器件位置，測量元器件長度和角度，檢測涂膠質量，這需要在電路板特定位置上進行定位、涂膠的動作。人工檢測膠量和涂膠位置，以及是否有溢出等是并不精確，由于人工容易產生疲勞，難以保證質量始終如一。同時，電路板圖像干擾易造成產品抖動，增加了人工檢測的失誤發生率。因此，在這個汽車剎車部件的自動化組裝過程，包括一些元器件安裝等全都由機械手替代操作員來完成。在精度要求更高的情況下，機器視覺的重要性就可想而知了。

　　同時，因?yàn)槭亲詣?dòng)化組裝，還需要視覺檢測設備能夠與工廠PLC實現直接實時通訊。邁思肯的機器視覺平臺Visionscape功能非常豐富，在這個自動化裝備上，可以采用Visionscape的多個功能，例如Three Pt Locator，Rect Warp，Gray Morph Filter，Template Find，Dist2Pts Meas，VarAssign Step等等來實現全自動的檢測和裝備過程。除此之外，邁思肯還含有條碼掃描器系列產品，可以在該視覺檢測設備上實現條碼追溯系統，以此來更好地滿足客戶的多方位的需求。

　　解決方案

　　維鯨視統作為邁思肯的優質合作伙伴，具有專業的機器視覺和自動化開發方案，依據客戶的實際生產和測試工藝需求，設計并提供專業的視覺檢查設備和自動化生產設備。維鯨視統選擇了邁思肯的Vision Hawk智能相機和QX-Hawk成像式讀碼器， 因其不需要通過第三方軟件就可以實現相機與PLC的直接通訊。維鯨視統的軟件工程師們把邁思肯的Vision Hawk與PLC、PC軟件完美地接合成一體, 運用Visionscape軟件中的Link to External Data功能，可以直接將數據傳輸給AB PLC，而mask工具將不需要檢測的部分屏，排除誤報的可能，不用外接過多的線(無需IO硬件通信)即可做到完善的視覺檢測系統。同時，Visionscape的尺寸測量工具可以有效地做到對于角度和長度的計算和測量。

　　系統設置

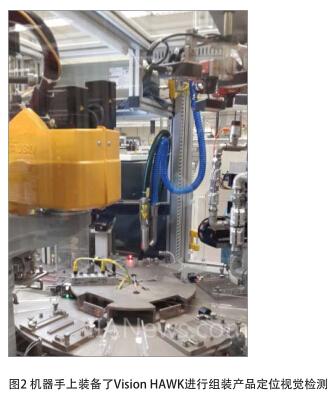

　　整個機械結構也區別于以往的流水線，采用了轉盤結構，更合理的利用機械手，更節省空間和人力，維護也更為方便，操作員所要做的就是開機，放入待組裝產品，拿出組裝好的產品。其主要流程為5個feeder將5種不同的元器件輸送到待加工位，housing放入后由QX-HAWK讀取產品條碼再通過轉盤到達待加工位，三臺機械手依次將元器件插入housing，然后經過視覺檢測合格后由壓機壓好產品，之后與另一站工位上cover組合之后經過烘箱，加熱完成取出。視覺方面要做的檢測分別是：元器件插入質量、針腳位置檢查、cover上密封膠和冷卻膠的覆蓋率和位置檢測。元器件插入質量檢查需要檢測包括元器件極性，位置以及是否有損壞等信息;針腳位置檢查是對PCB上的針腳位置進行檢測，這點尤其重要，因?yàn)镻CB板針腳對應的針孔與針腳相差不大，因此針腳略微的彎折就會導致產品報廢。最后，cover上密封膠和冷卻膠的覆蓋率和位置檢測，是因?yàn)槊芊饽z對于量的要求有一定的限制，且不允許有中斷的產生、冷卻膠的位置對應著產品上的元器件，這些都是通過視覺檢測來判斷。

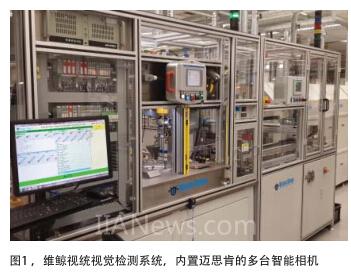

　　整個系統包括不同工位總共6個Vision HAWK相機和2個QX-HAWK讀碼器，以及MAX光源組合。首先是一個空的housing的檢測，檢測是否有雜物之類的瑕疵，以及條碼讀取;第二站是所有元器件插入之后的位置極性等檢測;第三站是尺寸和角度測量;之后是針腳位置度檢測;涂膠的兩站分別對密封膠和冷卻膠分別做檢測，以及條碼讀取。

　　結論

　　在這套視覺檢測設備上安裝了不同工位共6個Vision HAWK相機和2個QX-HAWK讀碼器，以及MAX光源組合?！拔覀冞x擇邁思肯產品的主要原因有幾點”，維鯨視統公司的工程師朱英杰談到，“首先，邁思肯的產品比較全面，涵蓋了條碼掃描器和機器視覺產品，我們不僅采用了條碼系統進行追溯，而且也應用了智能相機進行一些檢測，同時，邁思肯還有一套完整的機器視覺光源產品，那么對于保證視覺檢測的可靠性提供了保障。邁思肯的視覺產品軟件使用簡單，易于上手，在與工廠通訊中也比較方便，不需要特別的設計就可以實現。”在將來，維鯨視統公司還將對該系統進行功能優化，提高檢測的整體性能。

　　綜述

　　客戶：TRW

　　行業：汽車制造

　　應用：視覺檢測及條碼讀取

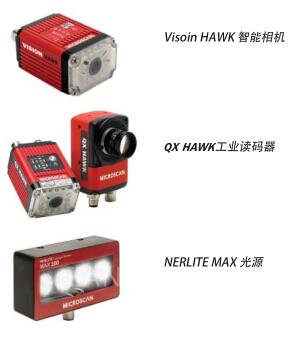

　　產品：邁思肯Vision HAWK智能相機，QX-HAWK讀碼器，MAX光源

　　分銷商/集成商：上海維鯨視統工業自動化有限公司
