項目介紹

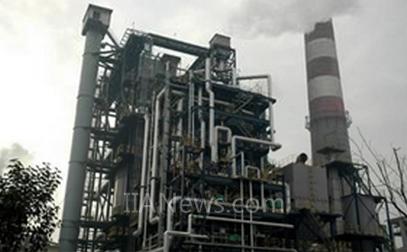

客戶要在某鋼廠內對鍋爐進行實時溫度監控。監測點位總共21個點，且每個監測點之間存在一定間隔，因現場環境復雜惡劣，采取有線方式對布線的實施提出挑戰。研華ADAM分布式模擬量采集模塊搭配EKI系列無線AP的使用，以基于完整產品線的解決方案有效解決了客戶所面臨的難題。
系統需求
分布式溫度信號(模擬量)采集，每個點需布置一個傳感器及溫度采集模塊。
采集模擬量信號，現場不布線，采用無線傳輸方式。
環境較為惡劣，要求系統穩定，實現可靠傳輸。
系統描述
8路模擬量輸入模塊ADAM-6017布置在鍋爐現場，采集溫度信號。
使用25個EKI-6311GN，分兩路傳輸，其中21個EKI-6311GN放置在現場和ADAM-6017相連，兩個EKI-6311GN放置在傳輸路徑中間做中繼使用，保證可靠傳輸。余下兩個EKI-6311GN與5口交換機EKI-6520連接，通過交換機上傳數據至中控室。
項目實施

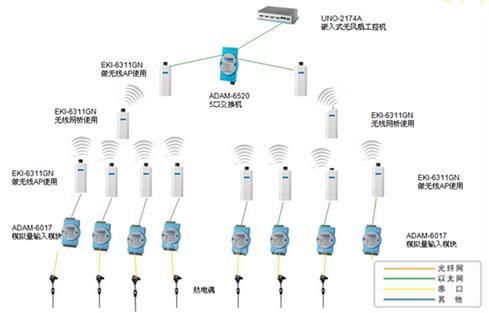

系統架構圖
研華高溫?zé)掍摖t鋼水溫度無線檢測解決方案系統架構圖
總結
所有產品均為工業級，規格等級高。
ADAM-6017可在現場布置，滿足客戶分布式采集需求。
UNO-2174嵌入式無風扇工控機避免粉塵吸入，寬溫等級適應應用現場。
EKI-6311GN 具備IP65防水等級認證，600mW高輸出功率,傳輸距離最遠達5Km 。同時具備無線AP及網橋功能，可保證信號遠距離。
技術優勢：-6017可實現分布式采集;2. EKI-6311GN達到IP65防護等級，可作為無線AP和網橋使用，保障可靠傳輸，規避布線不便的問題。
價值體現與認可：1.有效無線傳輸解決客戶布線難題;2.完整解決方案降低客戶方案成本; 3.產品質量售后有保障，性?xún)r(jià)比較高。
