研華交換機及ADAM模塊在南水北調視頻安防監控中的應用

ainet.cn 2015年07月24日

　　導語：水是一座城市的靈氣所在，但水勢泛濫或水源分布不均又是城市的災難之一。因而興建水利，取水之利，是古往今來，一座城市乃至一個國家的大計。南水北調是優化我國水資源空間結構的重要工程，大大緩解了我國北方水資源嚴重短缺問題。然而，調水線路漫長，沿岸的安全如何保證?

　　研華交換機&ADAM模塊在南水北調視頻安防監控中的應用可以說保障了南水北調過程的“清水碧波”，為西北、華北人民的安全用水“保駕護航”。

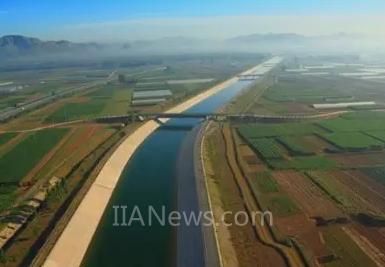

　　南水北調工程介紹

　　我國水資源總量雖豐富，然而人均擁有量卻很少。我國水資源總量位居世界第6位，但人均擁有量僅是世界人均水平的1/4，并被列為13個貧水國家之一。另外，我國水資源的時空分布差異較大更是加劇了一些地方水資源短缺的嚴重程度。我國幅員遼闊，降雨的時空分布和年內分配的差異，導致水資源在空間的分布極不均勻——北方水資源貧乏，而南方水資源豐富。

　　南水北調工程橫穿長江、淮河、黃河、海河四大流域，涉及十余個省(自治區、直轄市)，輸水線路長，穿越河流多，其規模及難度國內外均無先例。南水北調是緩解中國北方水資源嚴重短缺局面的重大戰略性工程，大大緩解了我國北方水資源嚴重短缺問題，促進了南北方經濟、社會與人口、資源、環境的協調發展。

　　項目背景

　　1、項目應用背景

　　南水北調中線干線工程安防系統以提升南水北調中線工程安全管理水平為總目標，遵循“需求牽引、統籌設計、突出重點、分步實施、資源共享”的建設原則，突出“實用性、先進性、安全性、共享性”，綜合運用物聯網技術/數字視頻技術/通信技術/計算機技術/網絡技術等多門學科，構建基于視頻監控、智能電子圍欄的立體化智能安防系統，與自動化調度管理系統等技防/物防/人防相結合，基本形成完善的南水北調中線工程安全防范體系，提升工程安全防護能力，提高安全管理水平和效率，為南水北調中線工程安全、供水安全和人身安全提供全方位的支撐。

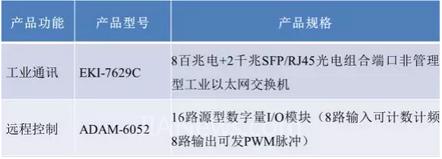

　　研華的遠程I/O產品和工業以太網交換機作為控制與通信產品，在河北到北京沿線布設，覆蓋了318個現地閘站/263個現地管理站/47個管理處/5個分公司/1個總公司的閘站視頻監視及安防監控系統。

　　2、客戶需求

　　視頻監控系統設備技術要求：視頻監控系統設備主要由攝像機及附件、音頻設備及附件、光交換機等通信設備，應選用(適用現場環境)工業級設備。此外，還包括電力電纜供電和太陽能供電裝置、攝像機立桿及基礎、支線光纖和防雷接地等配套設施。

　　產品要求：

　　2.1 工業以太網交換機:

　　●安裝規格：DIN導軌;

　　●工作溫度：-10℃～60℃;

　　●工作濕度：≤95%RH;

　　●以太網接口：6通道及以上10/100Mbps;

　　●光纖接口：2通道(可交換)100BaseFX單模光纖接口，SC/ST;

　　●輸入電源：12～48VDC。

　　2.2現場I/O控制器:

　　●工業級標準;

　　●支持二次開發，編程控制簡單方便(由中標方提供底層開發的API);

　　●能有報警時才打開功放的電源，其他情況均進入休眠狀態，以降低系統功耗;●安裝規格：DIN導軌;

　　●以太網接口：10/100Mbps，RJ45;

　　●網絡協議：TCP/IP，UDP，DHCP，SNMP。

　　系統描述

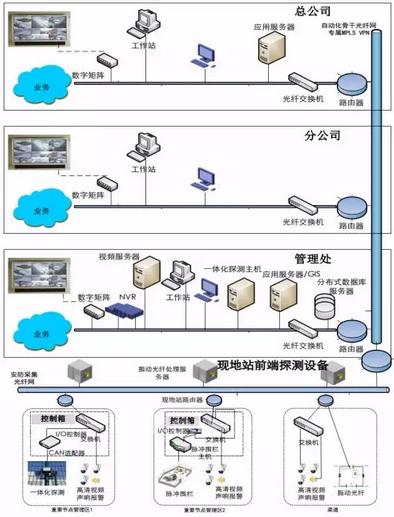

　　1、系統構架

　　系統建設區域范圍包括整個南水北調中線干線全線工程范圍以及相應的各級管理機構。另外充分考慮到與自動化調度系統的結合，利用好前期投資，本系統將共享或優化升級原有數據存儲、通信網絡等基礎設施。

　　視頻監控系統是建設覆蓋在輸水線路全線沿渠及重要設施區域的視頻監控系統，按渠道、閘站、左排、橋梁、渡槽、倒虹吸、居民區、工礦企業等各類工程建筑物及其安全風險等級，分類布設不同功能和性能的攝像機，形成輸水線路全線視頻監控覆蓋;高填方渠段(填方高度6m以上)攝像機雙側交叉布置，單側1km一個，半挖半填與全挖方渠段攝像機單側布置，單側1km一個。全明渠段1123km，對有閘站、左排、渡槽、倒虹吸、橋梁、渠道大門、居民區、工礦企業的位置，就近布設攝像機;建設視頻數據存儲管理系統，視頻數據存儲中47個管理處，實行一級存儲。

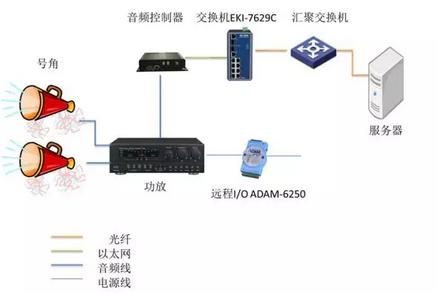

　　2、視頻監控與聲音報警系統

　　視頻監控系統的光纖接入通過前端控制箱內的光纖交換機通過支線光纜就近接入安防光纖傳輸網，支線光纜采用6芯單模光纖，控制箱內采用單模跳纖與支線光纜連接，視頻監控點接入現地通信站點的安防交換機，采用星型連接為主，光纖連接。

　　聲音告警設備能自動播放錄音警告和實時喊話警告。當現場有報警信號發生時，控制中心根據警報等級，監控軟件通過視頻服務器NVR的音頻口輸出警告音頻信號;同時，現場I/O控制器根據防區對應邏輯關系，通過I/O控制器接通室外號角式揚聲器和音頻功放電源，室外揚聲器播放警告音。

　　項目實施
