專案描述

　　深圳某半導體工廠無塵生產線聯網項目，無塵半導體生產線自動化程度高，各類機械，儀器，儀表數量眾多。全部生產數據要求傳送至廠區辦公室，而辦公網將外聯至互聯網，為保障生產數據的可靠傳輸，要求車間網絡必須具有冗余能力。該項目選用科洛理思(Korenix)機架式網管型工業以太網交換機JetNet 5428G組建千兆光纖冗余環網，以滿足多設備接入及高冗余能力需求。

　　半導體車間內安裝了8臺JetNet 5428G機架式交換機，其4個千兆Combo口和24個百兆電口的端口組合，滿足產線上密集的以太網設備接入需求。選配千兆多模SFP模塊作為環網端口，用于組建RSR(Rapid Super Ring)千兆光纖環，自愈時間小于5ms，而斷線復接恢復時間為0，達到無縫自愈。該千兆光纖環網采用RDH(Rapid Dual Homing)雙歸屬冗余技術連接到辦公區路由器并接入互聯網，兼容諸如RSTP等外網其它冗余協議。搭配Koernix自主研發的Korenix NMS網管軟件可實時監控網絡運行狀態。支持諸如email，日志，SNMP trap多種報警方式?；诖朔€(wěn)定的車間通訊網絡，可將半導體生產線實時生產數據傳輸至辦公網絡，輕松實現遠程監控，參數設置等操作，不僅提高了工作效率，降低了維護成本，還能大福降低灰塵異物進入產線的風險。

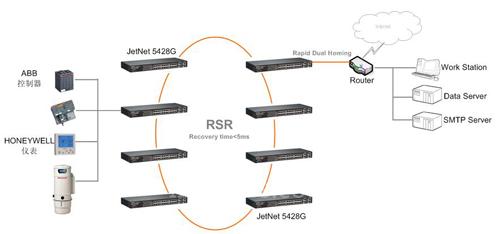

　　架構圖

　　選用原因

　　JetNet 5428G網管型工業以太網交換機，多端口機架式設計滿足現場密集的設備接入需求。支持Jumbo Frame(巨幀)達9,216 byte，是未來工業應用的新趨勢。配備4個Combo可選端口，可根據現場需求搭配光纖收發器模塊。豐富的網管功能，包括LLDP鏈路層發現協議，可記錄相鄰網絡設備的拓?fù)溥B接，及時反映設備及連線的狀態信息。

　　采用RSR(Rapid Super Ring)冗余協議組成快速自愈環網，環網自愈時間小于5ms，而斷線復接恢復時間為0，達到無縫自愈。并用RDH(Rapid Dual Homing)技術將光纖環網接入路由器，兼容諸如RSTP等其它冗余協議。

　　Korenix NMS網絡管理軟件，支持批量檢索設備，批量環網設置，自動生成拓?fù)?，SNMP Browser，端口流量監控等實用功能，為維護人員提供完善的通訊管理平臺。
