易能變頻器自動扶梯節能改造方案

ainet.cn 2015年07月30日

　　設備簡介

　　變頻器一臺、電機一臺、減速機一臺、中間繼電器若干、光電傳感開關

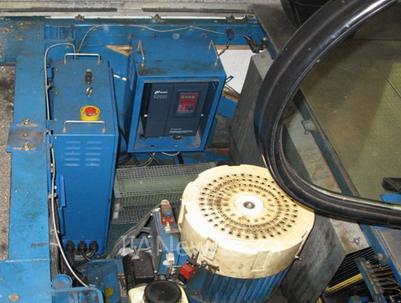

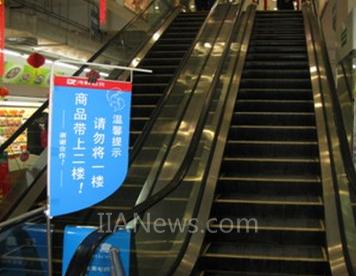

圖一、扶梯實圖

　　應用要求

　　隨著自動扶梯在商場地鐵等公共場合的不斷應用，自動扶梯應用技術也不斷向更節能、更舒適、性能更好的方向發展。傳統的扶梯應用，不管扶梯上人多人少還是沒有人，扶梯都是以額定速度運行。而一天中經常會出現扶梯上無人的情況，這樣就造成很多的能量損耗，同時一直的額定轉速運行也易使得扶梯各個機械部件不斷磨損，增加扶梯設備的維護工作看，縮短了扶梯的整體使用壽命。

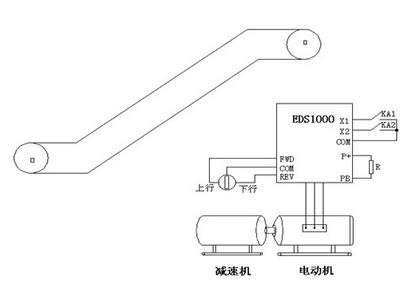

　　變頻器應用在自動扶梯節能改造時，要求變頻器啟動運行平穩，加速性能好，啟動轉矩大，過載能力強。使用高性能EDS1000系列無速度矢量變頻器能很好的滿足此類自動扶梯的應用要求。易能變頻器自動控制調速扶梯系統，采用多段速控制方式，兩種運行頻率，對應低速和高速。當有乘客站在扶梯上時，變頻器控制扶梯以額定轉速運行，而當無人時，變頻器調節轉速使扶梯以低速運行，達到很好的節能效果。

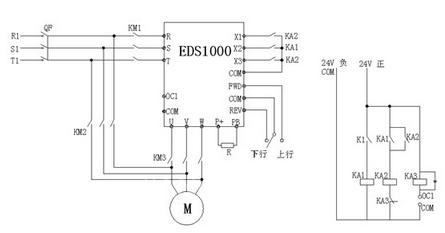

　　扶梯上下端需要各安裝紅外傳感開關，有乘客經過時，紅外傳感開關被觸發，變頻器加速到額定轉速運行，扶梯高速運行時，變頻器內置計時器開始計時，若在計時的時間段，無人通過經過，計時結束后變頻器自動切換到低速運行。而如果在內置計時器計時期間，有乘客經過，重新觸發紅外傳感開關，計時器復位，重新計時。同時當變頻器控制扶梯下行的時候，需要在變頻器端加裝制動電阻，以消耗多余的能量而不至于使得變頻器母線電壓過高。

　　變頻器自動扶梯控制系統優點

　　該方案采用EDS1000變頻器，在開環矢量控制模式下具有低頻啟動扭矩大、響應速度快等特點，在0.5Hz啟動時其輸出轉矩可達150%額定轉矩，完全能夠滿足電梯的工藝要求;

　　變頻器的軟啟動功能可消除電機啟動時的電流沖擊，使得自動扶梯啟動電流大幅度降低;

　　變頻器為容性負載，可有效改善電機的功率因數，減少無功損耗;

　　無客流量時電梯運行速度很低，自動扶梯的機械部件磨損大大降低，設備使用壽命延長，維修費用減少;

　　變頻拖動系統的啟動、停止及速度轉換過程平穩順暢，舒適感較好。

　　參數設置

　　F0.00=01(頻率數字給定)

　　F0.01=15Hz(低速運行頻率)

　　F0.02=1(端子控制)

　　F0.08=5(加速時間)

　　F0.09=5(減速時間，加減速時間適當調整以達到舒適感)
