摘要

　　在現場的應用中，有時需要把帶有串口(自由協議、MODBUS、CAN、CANOpen、DeviceNet等)的設備接入PROFIBUS總線網絡中，例如變頻器、掃描器、PLC等等。此案例為國內某電器設備廠的電動起動機械裝配線。

　　1. 自控系統的硬件選擇

　　在此電動起動機械裝配線上，用到電動擰緊機和掃描槍，它們都帶有RS232串口，需要把數據傳輸?shù)絊iemens PLC 300-2DP中,所有需要從RS232到PROFIBUS的轉換設備，鼎實PB-B-RS232總線橋提供了此功能。

　　2. 總體控制要求及功能

　　在該裝配線上，Siemens PLC 需要對電動擰緊機的扭矩、扭力等參數進行設置，另外設備的編碼通過掃描槍后，也需要傳到PLC中監控，實現對整個裝配線的操作。

　　正常通訊后4臺電動擰緊機的扭力、轉速等參數傳回PLC后，PLC對其進行實時校準，然后把校準后的參數重新寫入電動擰緊機。操作人員可以實時對電動擰緊機的狀態進行監控。

　　裝配線正常運轉后，通過掃描槍把流水線上的設備的設備參數實時傳回PLC，然后傳到上位機換面中進行顯示，將設備參數記錄到數據庫中以備用。

　　3. 系統構成及其布局

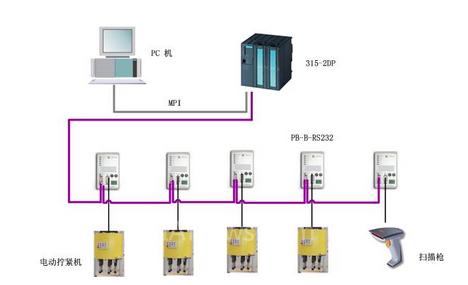

　　該系統中主站為Siemens 315-2DP PLC,從站除了ET200外，其他為5臺鼎實總線橋 PB-B-RS232，其分別外接4臺電動擰緊機和1臺掃描槍。

　　這里簡單說明一下總線橋PB-B-RS232的一些參數供參考：

　　(1)標準PROFIBUS-DP驅動接口, 波特率自適應，最大波特率12M;

　　(2)PROFIBUS 輸入/輸出數量可自由設定，最大輸入/輸出: <1> Input Bytes + Output Bytes ≤ 232 Bytes; <2> Max Input Bytes ≤224 Bytes;<3> Max Output Bytes ≤224 Bytes;

　　(3) 標準RS232/485接口，半雙工; 字符格式：7位/8位可選、校驗位(偶、奇、無)可選;波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K可選;RS232/485主/從設備可選;

　　(4)標準RS232/485接口，半雙工; 字符格式：7位/8位可選、校驗位(偶、奇、無)可選;波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K可選;

　　4. 系統軟件

　　(1)計算機操作系統采用Microsoft Windows XP Professional中文版操作系統。上位機監控軟件采用WinCC6.0組態軟件來實現。

　　(2)通過Siemens STEP7組態軟件進行硬件的組態配置。

　　5. 結束語

　　此案例,給我們提供了一種從RS232到PROFIBUS總線通訊的解決方案。凡具有RS232/485接口、用戶能夠得到接口通信協議的現場設備，都可以使用本產品實現現場設備與PROFIBUS主站的互連。PB-B-RS232是通用型通信產品，可實現PROFIBUS主站與設備之間通信報文的透明傳輸。

（轉載）
