1980 年代中期，DECKEL MAHO 弗朗頓公司的 MH 700 S 銑削加工中心在五軸數控加工領域?qū)崿F(xiàn)突破?！般婎^與工作臺進給軸的連續控制以及 CNC 與 CAM 技術的發展在當時是革命性事件”，DECKEL MAHO 弗朗頓公司總經理 Alfred Gei?ler 回憶說。
1980 年代中期，DECKEL MAHO 弗朗頓公司的 MH 700 S 銑削加工中心在五軸數控加工領域獲得突破?！般婎^與工作臺進給軸的連續控制以及 CNC 與 CAM 技術的發展在當時是革命性事件”，DECKEL MAHO 弗朗頓公司總經理 Alfred Gei?ler 回憶說。
可控 B 軸擺動銑頭是重大技術進步
該機特別之處在于數控回轉擺動工作臺與程序控制主軸能從水平位置轉換到垂直位置并具有 36 位的刀庫。復雜工件甚至能一次裝件完成無人值守的完整加工，不需要停頓就能一直加工到深夜?！耙獙?shí)施這種 5 軸技術需要一個前提，那就是無反向間隙的旋轉軸驅動以及回轉軸和直線軸都要采用直接測量系統”，Gei?ler 解釋說。此外，5 軸加工對數控系統的計算能力要求很高，以前的系統計算能力不足。
5 軸加工技術成功的關鍵是可控 B 軸擺動銑頭的發展。1990 年中期，弗朗頓公司推出的 P 系列機床體現了在該領域的創新領導地位?！?5°擺動面的 B 軸能非常穩定地進行五軸聯動銑削加工，因?yàn)榧庸な窃谶M(jìn)給軸的轉動點進行”，Gei?ler 強調技術發展的重要性時說。這意味著任何加工作用力方向都能實現極佳的銑削效果。擺動銑頭的出現實現了全部五軸的聯動運動而且不需要使用模板就能快速銑削加工自由曲面、圓柱曲面或球面，節省時間。
然而，這位 DMG MORI 經理承認在當時大部分 5 軸應用中真正需要通過 5 軸聯動加工自由曲面的應用不多，空間定位的應用比例更大?！斑@就是說當鉆頭或銑刀用一定角度定位在工件上后，實際加工時可用多達三個軸。”
一次裝夾高精度地生產加工
Gei?ler 繼續介紹說應用 5 軸技術的最大動力是為了減少零件數量而增加的單個零件的復雜性?！? 軸加工之后出現的 5 軸聯動加工技術更增強了這個發展趨勢。因此，事實上市場與技術之間是相互依賴關系，”Gei?ler 說。因此，多軸銑削加工最早應用在原型件制造中，然后應用在工模具制造，特別是飛機制造以及大批量生產中。

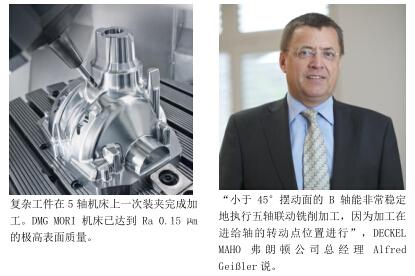

5 軸加工的突出特點是它能一次裝夾完成加工，當然還包括與之相伴的高精度。由于每次裝夾必然消耗時間和資金，也無法避免精度的降低。對于復雜工件，例如橫向孔和底切，無法用三軸方式經濟地加工。
5 軸加工還能改善表面質量并能縮短生產時間。在傾斜面加工中能清楚地看到這一點：用 3 軸方式加工時必須用小步距，而五軸定位則可將刀具定位在相對被加工面所需的角度位置，一步加工完成。工件的所有位置都能用五軸達到。此外，刀具的使用效率也更高，因?yàn)閮A斜加工，相同的進給速度意味著切削長度可以更長，因此能減小切削力。
5 軸加工的發展趨勢仍在繼續
優點突出，而且廣受用戶歡迎?！皢?DECKEL MAHO 弗朗頓公司一家在市場上銷售的5 軸機床已超過 15,000 臺，為 DMG MORI 成為全球技術領先和市場領先的 5 軸企業做出了重要貢獻”，Gei?ler 說。

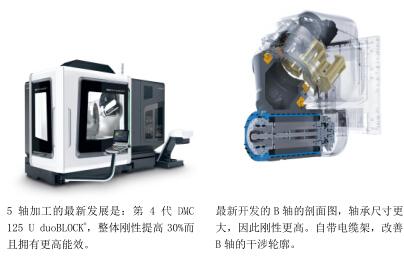

而且 5 軸加工的趨勢仍在繼續。DMG MORI 在該領域的創新仍在持續高速發展，duoBLOCK? 系列多方面的改進就是明證。第 4 代 DMC 125 U duoBLOCK ? 的最新部件是標配的快速托盤交換系統，它允許在加工的同時裝夾工件。DMG MORI 還將其剛性提高了 30 %。同時，能耗也降低了相同的程度?！皺C(jī)床的所有輔助設備都具有巨大節能潛力”，Gei?ler 說。例如，高效的冷卻系統采用加入冷水方式，而不是冷卻裝置始終保持工作，節能效果十分顯著。未來切削液泵將帶調速功能，因此未來只有實際加工時才消耗能量。
為提高 5 軸銑削的靈活性和縮短加工時間，開發人員還重新設計了 B 軸。選用的軸承尺寸更大，剛性提高 20 %。機內電纜架還減小了干涉輪廓。
標準的 DMU 與 monoBLOCK? 機床也將逐步配置公司內合作開發的新 speedMASTER 主軸。DMG MORI 的這款主軸亮點包括：更大的主軸軸承以及優化設計的用于隔離切削液的密封結構、強勁的切削性能、更長的使用壽命以及更高的精度。

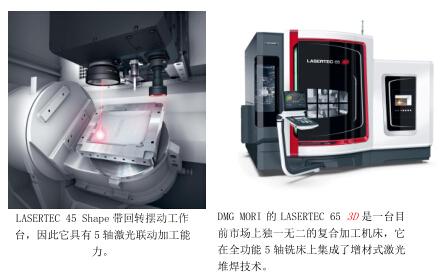

DECKEL MAHO 總經理如何看待未來? “作為機床制造商，DMG MORI 傳統 5 軸加工中刀具與工件間的有效加工區的改進空間非常有限。未來重點將越來越側重工藝環境?！?其關鍵是有意義的仿真以及碰撞控制和編程及操作。公司正在將ULTRASONIC 或 LASERTEC 系列加工技術集成在一起。這方面的最新進展是激光紋理加工或增材式制造的 LASERTEC 65 3D 復合加工機床。
