做好準備

　　在提供用于所有類型的測試臺應用的交流變頻器方面，ABB享有無與倫比的聲譽。齒輪、發動機、傳動設備及整車測試中所用電機， ABB變頻器可對其進行精確的速度及轉矩控制。。

　　由于采用了稱為直接轉矩控制 (DTC)的智能技術，ABB 變頻器帶來了傳統直流電機或其他交流電機控制方法無法實現的超高準確度以及動態轉矩控制。

　　由于Euro IV(歐四)，Euro V(歐五)以及EPA等新的汽車排放規定，要求測試設備具備可重復性，以確保測試的高質量， DTC的作用變得更加重要。

　　DTC 是什么?

　　直接轉矩控制 (DTC)是ABB 工業領域變頻器中的ABB電機控制平臺，用以進行交流電機的精準控制。

　　施加于測試臺的負荷應當滿足測試區控制系統的要求。這就需要延遲時間最小，與此同時在整個測試周期內保持恒定的性能。

　　DTC通過提供下列特性，滿足這些需要:

　　? 轉矩之準確度，可重復性以及線性度

　　? 非常快速的轉矩上升時間

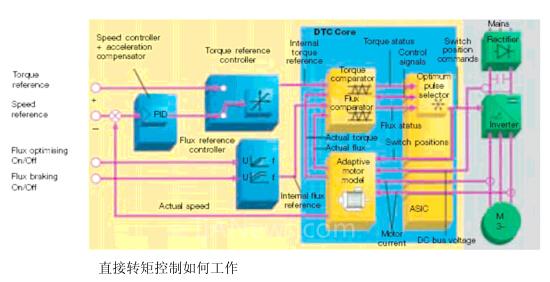

　　DTC 如何工作?

　　與傳統的交流變頻器控制不同， DTC確保交流電機轉矩為首要控制元素， 而不是電機電流。 采用了DTC控制的電機，電流是實現所需轉矩的結果。

　　再之，DTC控制交流電機轉矩的間隔為25μs –大約每秒控制40,000次。 這就保證了準確度以及施加于測試臺的負載轉矩的動態特性。

　　DTC 與電機

　　為了達到最好的動態特性， 需要認真考慮交流電機的慣量以及漏電感。 該數值越小， 轉矩上升時間就越快， 軸轉矩的變化就越快。 在許多測試程序中，這是一個關鍵的問題。

　　無論是否正在使用ABB電機或者使用其他制造商的電機，ABB工業變頻器都有一個內置的電機模型， 在測試臺調試到該特定型號交流電機的參數期間，該模型自動進行精確調整。

　　DTC也可用于永磁電機; 該電機技術適合考慮用于低速、高轉矩測試臺。

　　節能

　　ABB 工業變頻器的特點是擁有一個有源前端單元，有利于節省能源。在測試過程中，發動機或汽車產生的能源被回饋到電網。

　　反饋回來的電流質量很高，沒有諧波成分。這是由于在電網側有一個集成的正弦波濾波器并能保持恒定的功率因數，確保不干擾其他的功率裝置。這樣，在供電設備方面的投資可以做到最小。

　　有源前端也補償電網的低電壓電平，以便電壓電平不影響測試臺的測試性能。

　　通信

　　由于DTC直接控制電機轉矩，所以通過一個模擬接口或大量的現場總線裝置(比如CAN與Profibus等)，可以方便地監控實際轉矩。除了實際轉矩外，也可監控大量的其他信號，比如速度、電流、電壓、軸位、功率、使用時數等。也可通過光纖，使用OPC (用于過程控制的OLE)連接變頻器。ABB工業變頻器可配備通信模塊，允許遠程訪問變頻器信號及參數。

　　安全

　　不管變頻器控制模式如何(轉矩或速度)， ABB工業變頻器內置的保護功能可防止超過最大速度，這就為測試系統提供了附加的安全備份措施。

　　ABB工業變頻器具有不同的轉矩限制，可被用來限制施加于測試臺的最大負荷，故而對具有不同強度的材料皆可進行安全測試。

　　變頻器單元可配有防啟動電路，允許在生產測試臺等上面安全、快速及方便地更換被測裝置。

（轉載）
