Profinet一致性等級(Conformance Classes, 以下簡稱CC)是一種基于應用需求的，對Profinet系統的功能的分類分級標準。CC分類標準不僅僅規定了Profinet設備至少需有哪些功能，可選哪些功能，更重要的是，如果一臺設備要取得Profinet認證，必須要選擇一個CC等級進行相應的功能測試，通過后才能取得相應CC等級的認證證書。對于使用者，CC同樣也能為工程的選型提供了快速有效的指引。

　　CC分類

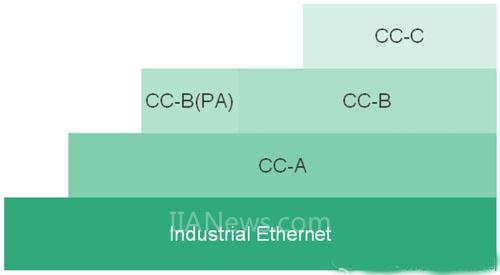

　　目前最新的Profinet IO CC分級標準1.1中，CC分為CC-A、CC-B與CC-C三類。

　　CC-A：提供ProfinetIO基本功能，以及實現RT通訊。

　　CC-B：除CC-A提供功能外，還擴展了其他基于IT的管理/診斷功能，如拓撲顯示、網絡管理等功能。(如對于CC-B的交換機，必須是 Profinet IO Device, 而CC-A則不需要)。

　　CC-C：除了CC-B提供的功能外，還需要實現基于硬件的帶寬保留實現的IRT通訊。

　　需要注意的是，對于CC-A與CC-B來說，通訊類型都是RT通訊，這以為著CC的分類標準并不是基于通訊的實時性，也就是CC-A并不代表其循環IO為NRT類型，這與我們常說的NRT-RT-IRT三層分類的標準是不同的。

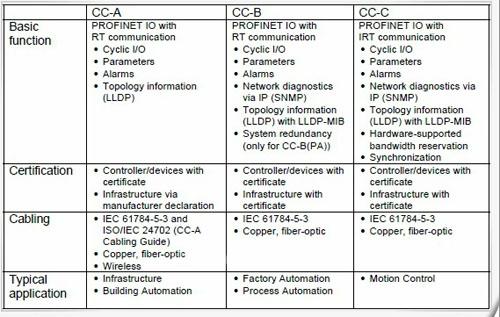

　　CC的功能標準

　　基本功能：

　　CC-A：

　　1. RT 類型循環IO，1~512ms

　　2. 參數、診斷等非循環數據(基本類型)可讀寫

　　3. 提供平行的TCP/IP通信

　　4. 支持LLDP

　　CC-B：

　　1. CC-A的所有功能

　　2. 支持SNMP與LLDP-MiB

　　CC-C：

　　1. CC-B的所有功能

　　2. 支持基于硬件的帶寬保留實現的IRT通訊

　　3. 實現同步

　　認證需求：

　　類型1. 需要認證(PI):

　　1. 所有CC-A、CC-B、CC-C的Profinet IO 控制器/設備

　　2. CC-B、CC-C的Profinet 系統中使用的線纜、連接器等附件

　　類型2. 廠商自我申明：

　　1. CC-A中使用的線纜、連接器等附件

　　可選功能：

　　對于不同CC，也有一些可選功能可以加入到設備之中，然而缺少這些功能并不會影響通常的使用，也不會影響CC的認證。常見的有 CC-B中可選的的快速啟動(Fast Start-Up, FSU)：有FSU功能的交換機或設備能在網絡短暫斷開，再恢復后省去協商的過程，從而降低幾百毫秒等級的掉站時間;以及介質環網冗余(MRP，MediaRedundancy Protocol)，其能夠創建高性能的冗余環網。

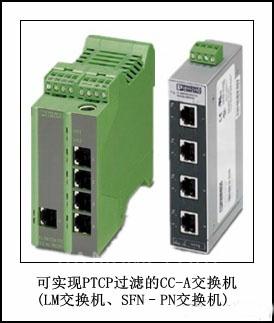

　　然而可選功能并不是多多益善，例如IRT應用中，實現高精度對時，需要使用PTCP協議。這在IRT系統同步應用中是非常重要的，然而在普通的非等實時應用中，PTCP報文并不必須，其大量的同步報文會占用過多的網絡帶寬。因此，對于部分CC-A的網絡產品，就針對這種情況設計了PTCP過濾功能(PTCP-blocking)，以降低網絡帶寬，提升整體網絡的性能。

　　三種CC分類的意義

　　其實，三種CC并不是性能高低的標準，而是在滿足需求與經濟性的前提下，對于一個自動化系統中，針對不同的應用的不同最優選擇。因此一個規劃良好的Profinet系統應該是三種CC的產品、系統組合使用，相互兼容的。
