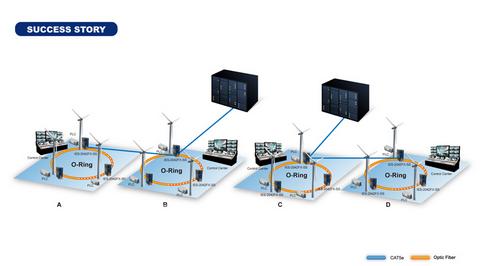

江蘇連云港風力發電廠有50個風力發電機, 每年能產生1億度電。SCADA系統可以實時監控發電機狀態。結合ORing產品和技術, 系統可以分為4個環網 – A, B, C, D。54個ORing IES-2042FX-SS以太網交換機可以形成4個冗余環: Ring A (13個發電機+ 1個控制單元), Ring B (13個發電機+ 1個控制單元), Ring C (12個發電機+ 1個控制單元), 以及Ring D (12個發電機+ 1個控制單元)。每個風力發電機 都同時配置1個ORing IES-2042FX-SS以太網交換機, BeckHaff PLC (信息收集器)和Beckhaff IPC (數據監控終端)?？刂浦行牡?個IES-2042FX-SS以太網交換機同時連接到4個冗余環。此外, 還配置了2個IBM服務器, 分別用來存儲Ring A/B和Ring C/D的監測信息數據。

　　項目概述

　　ORing IES-2042FX-SS – 工業簡易網管型以太網交換機, 單模光纖連接

　　BeckHaff PLC – 信息收集器

　　Beckhaff IPC – 數據監控終端

　　應用需求

　　及時安全的冗余環網保護

　　遠距離網絡傳輸

　　可以在嚴苛環境下安全運行

（轉載）
