H3u小型PLC支持三軸插補

　　1、以往小型PLC不能自帶插補功能，需要昂貴的運控模塊。

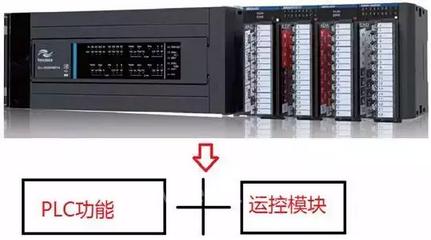

　　2、匯川H3u小型PLC自帶插補功能，采用雙CPU設計，邏輯+運控控制同時實現。

　　技術特點

　　1、采用高速500K差分脈沖輸出，確保精度;

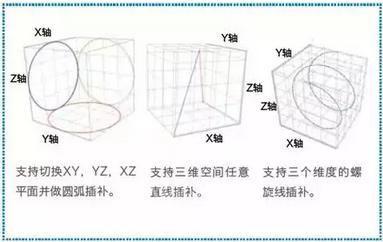

　　2、實現笛卡爾坐標系的直接插補(三軸線性平臺);

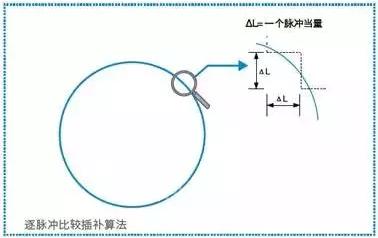

　　3、采用先進的逐脈沖比較算法，精確度極高。而同行對手往往采用時間片分時發送：

　　a：采用 FPGA發波技術，125ns運算周期。

　　b：每個運算周期均比較是否處于圓周內。

　　c：同行往往采用分時間片發送，存在較大誤差。

[DividePage:NextPage]

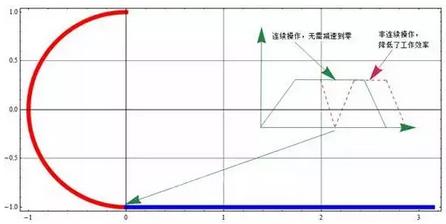

　　4、具備連續插補功能，提升生產效率;

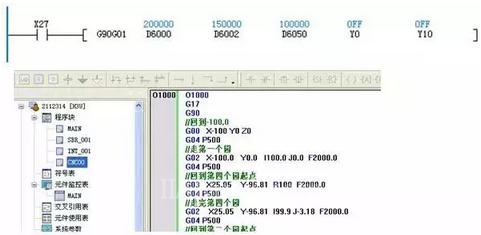

　　5、無需繁瑣設置，支持G代碼直接輸入;

　　6、支持運動控制子程序，運動控制指令可以帶變量，因此可以模塊化編程。

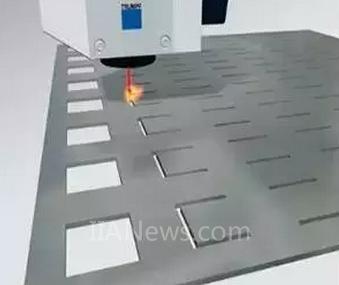

　　應用場景－－激光切割

　　1、PLC+HMI控制方式取代原來的工業電腦控制系統，減少了大量的參數設置，操作更加方便;

　　2、實現XY平面內任意直線切割、圓弧切割、直線圓弧組合式軌跡切割，脈沖輸出合成 頻率不受圓弧半徑大小限制;

　　3、具有連續插補功能，在直線圓弧切換處無停留，防止了工件灼傷;4、多組切割軌跡可供選擇，軌跡關鍵點可設置。

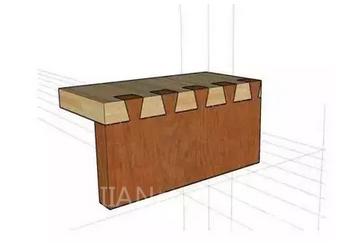

　　應用場景－－木工榫頭機

　　1、利用連續插補形成快速成型，提升加工效率;

　　2、運動指令可以使用變量，因而可以從HMI上形成配方來實現各種加工形狀，簡單易用。

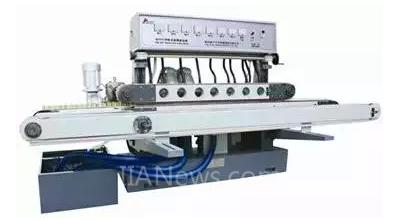

　　應用場景——玻璃磨邊

　　隨著手機，平板電腦，可穿戴設備的盛行，對玻璃面板的要求越來越高，H3u憑借精密的高性能插補功能在玻璃磨邊上的應用。整體動作掃描周期只需1ms。

（轉載）
