美國唯綠包裝是一個世界級的紙制品和紙板生產商。他們的產品包括山形蓋頂飲料紙盒和其他為食品飲料保鮮而設計的包裝材料。

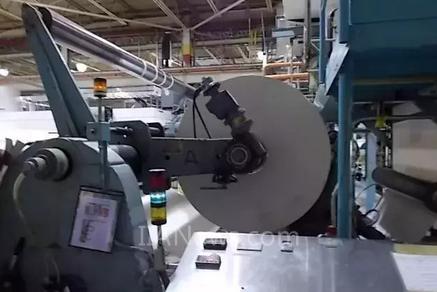

在位于北卡羅來納州的韋恩斯維爾的轉化工廠，紙板卷半成品在進入防水薄膜擠壓機前會被開卷。為了保證材料的持續供給，新紙卷開卷后，將與前一個用完的紙卷拼接起來。
這一過程的每一步都與已用完的紙卷量相關。首先，機器的旋轉進料架是旋轉的，將新的紙卷移動到拼接處。新紙卷的速度要與已用完的紙卷的線速度相匹配。
只有當包裝材料減少到一定程度，新的紙卷才會被拼接到已用完的的紙卷上，然后被切割。之后旋轉進料架再次轉動，移除已用完的紙卷并裝載新的紙卷。
挑戰
紙板拼接步驟很大程度上是手工過程。機器操作者不得不近距離監控每一紙卷的拆開卷過程，人工啟動每一步驟。通常來說，每天每條生產線都會產生四、五次漏拼錯誤。如果操作者經驗不足，那么失誤率會更高。這些失誤每天會導致多達一小時的生產停機。
用PLC編程，以確保生產過程中每一步按照正確的順序發生。如果已用完的紙卷的直徑遞減速度已知，那么PLC即可編輯程序觸發每一步驟，實現整個過程的自動化。
然而，旋轉進料架的旋轉運動和不使用集電環，使得在設備上安裝任何電子傳感器來監測卷徑變得復雜。
解決方案
一個邦納合作商拜訪了唯綠包裝美國韋恩斯維爾工廠，向其介紹了邦納的無線產品。Mike Walker，控制系統高級工程師，負責提高生產及設備效率，立刻發現邦納的SureCross無線產品可以幫助唯綠實現紙板拼接過程的完全自動化。

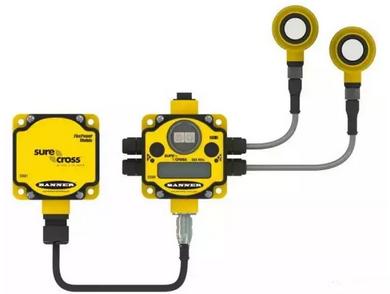

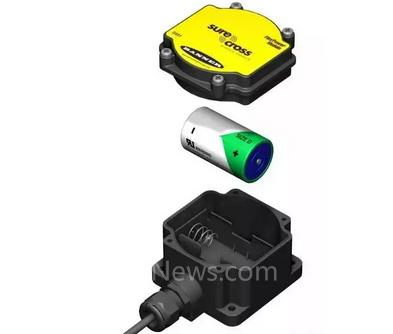

一個圓周面有75孔的計數環被置于紙卷松捆處的卡盤上。在機器的轉臺安裝一個磁性傳感器，傳感器與邦納Sure Cross DX80 FlexPower 計數型節點相連接，節點由DX81H電池模塊供電。磁性傳感器以計數環為目標，檢測出旋轉環上的每一個孔，而節點進行計數。

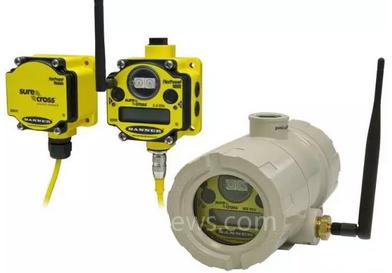

計數信息通過節點經由一個900MHz的無線電信號發射到一個與PLC相連的Sure Cross DX80網關。利用來自節點的信息，PLC能夠得出開卷時的轉速并且計算其直徑。
拼接過程的每一個步驟的定位點都被PLC編程;當紙卷順序遇到每個定位點，PLC便會觸發在那時刻所要求的那步動作。
結論
通過實施邦納的解決方案，唯綠包裝實現了其紙板拼接過程的全自動化。無線通訊和獨立電源使得在機器旋轉進料架上實施解決方案變成現實，紙卷開卷可以被連續監控。這提供了一個可靠的方案來確定紙卷的直徑，并且極大的提高了每一步驟的銜接精度。
總體來說，遺漏的拼接次數減少了超過一半。那些確實發生的拼接遺漏是由于粘接錯誤和PLC定位點編程錯誤造成的。拼接的重復精度縮小到± 0.125”以下; 已用完的輥軸上剩余材料量明顯少于先前，并且剩余量一致且可預測。
