北京奧星恒迅包裝科技有限公司(簡稱奧星恒迅公司)致力于制藥及生命科學行業， 1991年建廠以來其產品以高質量在業界聞名。 公司主要業務包括歐美先進制藥設備、 包裝機械的銷售;生產技術、工程設計、項目管理、工程總包的服務;醫藥耗材類產品的研發、生產、銷售等。提供流體工藝系統、滅菌工藝系統、粉體工藝系統、自動化控制工程、驗證測試等專業服務等。

　　醫用塑料瓶是奧星恒迅公司的一個主力產品， 其市場銷量穩健增長。 作為一種被廣泛使用的醫療耗材，其產品事關國民健康。所以，醫用塑料瓶質量檢驗檢測的要求非常嚴格。

　　過去，奧星恒迅公司生產的醫用塑料瓶依靠人工檢測，為完成嚴格的檢測要求，不僅占用了大量人力資源，而且分揀的質量也有所差異。因此，奧星恒迅公司迫切需要進行技改工作以提高檢測效率。

　　這時， 位于北京市的一家本地視覺供應商——北京康視杰視覺技術有限公司， 建議奧星恒迅公司采用康耐視公司的 In-Sight 視覺系統。 該視覺系統通過使用先進的圖案匹配技術PatMax來定位塑料瓶，其斑點檢測、缺陷檢測技術能夠穩定運用到傳送帶上的高速檢測。

　　通過現場測試和計算，奧星恒迅公司在檢測線上共應用了 4 套 In-sight 7402 智能相機，以全方位的檢測醫用塑料瓶的缺陷、缺件、臟點，以及鋁制封邊的褶皺、褪色、塑料管的毛茬等(如圖 1、圖 2 所示) 。

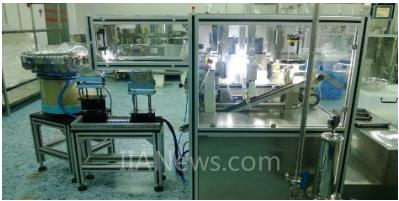

　　圖 1 塑料瓶自動分揀機正在通過 In-sight 視覺系統來檢測塑料瓶的缺陷及黑點等。

　　圖 2 通過 In-sight 視覺系統里的定位、瑕疵檢測、斑點檢測等工具對塑料瓶進行分揀的部分程序圖片。

　　醫用塑料瓶的檢測流程共分為兩步， 康耐視的技術工程師分別對其進行了針對性設計， 來切實保證檢測需求。

　　第一步，塑料瓶經傳送帶來到第一個工位及瓶體檢測工位，此工位要求檢測出瓶體的臟點、益色、毛茬、缺陷等，分揀速度達到 200 個/min。

　　在此處應用 In-sight 7402 智能相機可以有效的完成以上檢測需求。由于分揀速度快，所以對相機的運行處理速度有較高要求。 康耐視的技術工程師通過增加外界光源強度、 增大鏡頭光圈系數、減少相機曝光時間等具體措施來解決此類問題。

　　另外，在檢測管壁黑點和臟點時，由于塑料瓶處于運動狀態下，所以定位的穩定性會影響檢測區域，而通過運用 PatMax 定位功能就可以實現穩定的定位。

　　In-Sight 視覺系統具有豐富的工具可以用來檢測塑料瓶的缺陷。如 PatMax 工具可以精準定位瓶體的檢測區域，Blob 工具可以穩定檢測出瓶體臟點，并通過調節閾值及對臟點面積的判斷，就能很好的過濾掉瓶體表面的字體干擾。ExtractHistogram 工具用于檢測瓶體的灰度值，來判斷瓶體的益色。
