摘 要：梳棉機用于加工棉纖維和化學纖維，按照紡紗工藝流程，梳棉是一道重要的工序。梳棉機的前道工序是開清棉聯合機，后道工序是并條機(普梳工藝流程)或條卷機(精梳工藝流程)。本文以某紡織廠的梳棉機改造為例，詳細介紹了英威騰電氣股份有限公司開發的Goodrive200A系列變頻器在梳棉機改造上的應用。

　　關鍵詞：Goodrive200A 梳棉機 紡織機械

　　一、引言

　　梳棉機的工作原理是將前道工序送來的棉(纖維)卷或由棉箱供給的油棉(化纖)層進行開松分梳和除雜，使所有呈卷曲塊狀的棉圈成為基本伸直的單纖維狀，并在此過程中，除掉清花工序遺留下來的破籽、雜質和短絨，然后集成一定規格棉條、儲存于棉筒內，供并條工序使用，工藝結構如圖1所示：

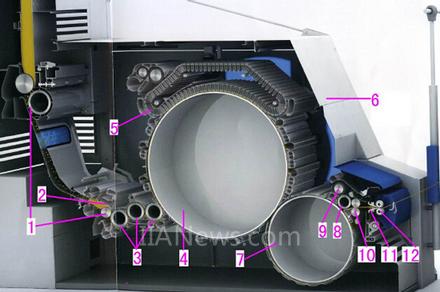

圖1 梳棉機工藝圖

　　1-喂棉羅拉 2-給棉板 3-三刺輥4-錫林 5-蓋板 6-前后罩板 7-道夫 8-剝?nèi)×_拉9-清潔輥 10-上下軋輥 11-喇叭口 12-大壓輥

　　二、控制要求

　　本文僅以英威騰變頻器在梳棉機使用現場的要求為例進行說明，如圖2所示，具體控制要求有如下：

　　系統需求1臺4千瓦變頻器控制道夫轉速，1臺0.75千瓦變頻器控制喂棉羅拉，其中對變頻器及控制要求主要包括：

　　a.低頻大轉矩輸出，錫林慣量較大，啟動低速時需要較大的轉矩。

　　b.停機快速穩定。

　　c.模擬量輸出調速，模擬量輸出盡量線性化。

　　d.輸出電壓穩定，啟動電流小。

　　e.良好的適應環境的性能，特別是紡織行業的高溫，多棉絮現場。

　　f. 通過修改PLC程序可以實現通訊部分程序的兼容。

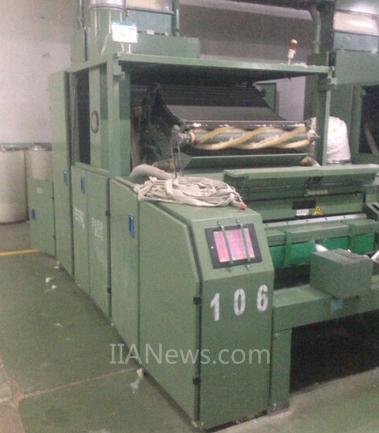

圖2 現場圖片

　　三、英威騰GD200A變頻器介紹

　　Goodrive200A變頻器以DSP控制系統為平臺，采用矢量化V/F控制技術，并配合多種保護方式，可應用于異步電機，提供優異的驅動性能。產品在風道設計，硬件配置，軟件功能方面都極大的提升了客戶易用性及環境適應性。產品通過了TUV SUD的CE認證，給客戶的放心使用提供了強有力的保證。

　　技術特點：

　　◆頻率設定方式：數字設定、模擬量設定、脈沖頻率設定、串行通訊設定、多段速及簡易PLC設定、PID設定等，可實現設定的組合和方式切換

　　◆準確的電機參數自學習，可準確的進行旋轉或靜止的電機參數自學習，調試方便，操作簡單，提供更高的控制精度和響應速度

　　◆矢量化的V/F控制性能

　　◆良好的電壓、電流控制，有效減少變頻器的保護次數

　　◆提供多種制動方式，可快速停車

　　◆較高的整機過溫點，更適合在紡織行業環境溫度高的場合

　　◆轉速追蹤再起動功能：實現對旋轉中的電機的無沖擊平滑起動

　　◆自動電壓調整功能：當電網電壓變化時，能自動保持輸出電壓恒定

　　◆提供多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能

　　四、系統接線及調試

　　整個系統是由原機上的光洋PLC給變頻器運行命令的.Goodrive200A系列變頻器兼容了老式的Modbus-ASCII通訊協議，使得在通訊修改上得心應手。

　　4.1 系統調試

　　調試主要包括以下幾個技術點：

　　一是啟動停車的平穩性。

　　二是工藝上實現高低速度的切換。

　　三通過修改PLC程序，實現通訊的兼容。

　　? * 參照之前原有臺達變頻器的參數，設置GD200A。

　　? * 修改PLC程序，因?yàn)镚D200A已經兼容modbu-ASCII協議，只要修改頻率地址即可。

　　? * 空載啟停觀察運行效果及平穩性。

　　? * 帶載試機，確保工藝很好的完成。

　　? * 長期觀察系統穩定性。

　　4.2 變頻器參數設置

　　變頻器部分關鍵參數見表1。

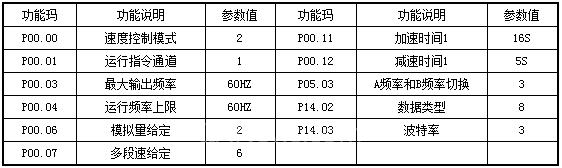

表1: GD200A參數設置情況表

　　本系統變頻器具有短路、過載、過壓、缺相、失速等多種保護和故障輸出功能，能有效保證系統安全高效的運行。

　　五、結束語

　　光洋PLC雖然是個小眾品牌，市場占有率遠不如西門子和三菱等，但是在早些年間，其在紡織行業的配套比例還是比較客觀的，目前這類設備都面臨著技改等問題，老式的PLC及通訊很多采用的是MODBUS-ASCII方式，因此GD200A產品在這方面上具有一定的方便性，而且通過提高過溫點和溫度預報警功能使得GD200A更加適用于紡織行業特別是改造市場。

（轉載）
