英國唯一的激光熔融金屬快速成型系統(用于“打印”金屬部件)制造商雷尼紹，與英國領先的自行車設計和制造公司聯袂制造出世界上首款3D打印金屬自行車架。Empire Cycles公司針對快速成型制造技術設計出山地自行車，制作經拓?fù)鋬?yōu)化的鈦材質車架;新車架堅固、輕巧，重量比原來減輕了33%。
車架采用鈦合金材料，分成若干部分利用快速成型制造工藝加工，然后拼接組裝而成， 因此具有以下諸多優點：
設計自由
?● 快速迭代;可在最終生產之前靈活改進和完善設計
?● 能夠制造經拓?fù)鋬?yōu)化產生的形狀(參見下文)
?● 充分根據客戶要求量身定制 — 使單件生產像成批生產一樣簡單
構造
?● 復雜形狀具有多種內部增強特征
?● 空心結構
?● 細節特征構建功能，例如銘刻騎手姓名
高性能鈦合金材料
?● 座管支架比鋁合金輕44%
?● 極其堅固 — 經測試達到EN 14766標準
?● 抗腐蝕、經久耐用
Empire Cycles
Empire Cycles位于英格蘭西北部，是英國一家獨具特色的自行車設計和制造公司。該公司積極致力于使用精湛的英國工程技術開發和制造高端產品，為全球山地自行車和高山速降自行車提供創新設計。
雷尼紹和Empire Cycles攜手合作，針對快速成型制造工藝的特點優化自行車設計，減少了許多原本需要多余結構來支撐的朝下表面。
它的強度如何?
利用激光熔融金屬快速成型制造工藝加工的鈦合金，具有超過900 MPa的高極限抗拉強度 (UTS) 和幾近完美的大于99.7%的密度;這種工藝優于鑄造，由于孔隙小，數量少，呈球型狀，因此對強度幾乎沒有影響。

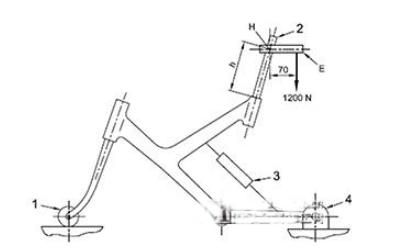

該項目的目的是生產一種功能型自行車，因此采用山地自行車標準EN 14766對座管支架進行了測試，結果證明其可承受50,000次1200 N的應力。在接下來的測試中，逐漸加大應力，當使用的應力達到該標準的6倍時，座管支架仍完好無損。
對自行車架的測試將繼續進行。一方面，在英國Bureau Veritas的實驗室進行測試;另一方面，與斯旺西大學 (Swansea University) 合作，利用便攜式傳感器完成山地實測。
什么是拓?fù)鋬?yōu)化?

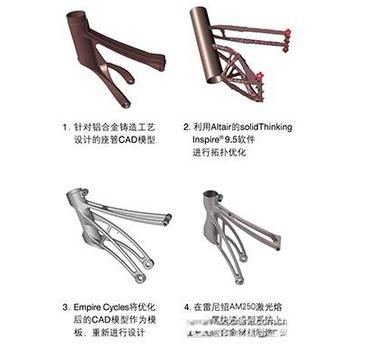

拓?fù)湓从谙ＥD語中的“topo”(地貌)一詞，而拓?fù)鋬?yōu)化軟件是指通常利用迭代步驟和有限元分析來確定材料“邏輯位置”的程序。通過移除低承載力區域的材料，達到優化承重設計的目的，最終得到的原型部件既輕巧(因?yàn)轶w積小)又堅固?，F(xiàn)在，可以利用快速成型制造技術來解決以往制造這些結構時存在的難題，實現從3D物理模型向?qū)嶓w的轉化。
它有多輕?
鈦合金的密度比鋁合金大，它們的相對密度分別約為4 g/cm3和3 g/cm3。因此，要使鈦合金零件比鋁合金零件輕，唯一方法就是大幅改變結構，盡可能減少不會影響零件整體強度的區域的材料。
原來的鋁合金座管支架重量為360 g，而空心鈦合金座管支架僅重200 g，重量一下子減輕了44%。
這還只是第一次迭代;通過進一步分析和測試，還可以減輕更多重量。
原來的自行車架重2100 g。重新設計后利用快速成型制造工藝，車架重量降至1400 g，減輕了33%。
雖然現在市面上有重量更輕的碳纖維自行車，但Empire Cycles總裁Chris Williams在經過一番調查后指出：“碳纖維自行車的耐用性比不上金屬自行車，它很適合公路使用，但在山路上騎行，它的車架有可能損壞。我們的金屬自行車有額外加固，可確保萬無一失?！?/FONT>
該項目如何管理?
在接觸雷尼紹之前，Chris就已經為他最新設計的自行車制作了全尺寸3D打印復制品，因此十分清楚自己想要什么。
雷尼紹最初只同意優化和制造座管支架，但是當座管支架成功制造出來后，制造完整車架也就變成了順理成章的事情。Chris根據雷尼紹應用團隊的優化型指導更新了設計，將整個車架分成若干部分，以便充分利用AM250系統的300 mm成型高度。
Empire Cycles的重大收獲，便是這一制造方法給產品帶來的諸多性能優點。更新后的設計不僅具有摩托車和汽車所使用的壓制鋼“無骨架”結構的所有優點，而且無需投資購買讓小型制造商望而卻步的昂貴模具。
雖然還未完全發掘出產品潛在的性能優勢，但我們希望繼續開發該項目。由于無需模具，因此可輕松地持續進行設計改進;并且由于按體積而不是按復雜程度計算組件成本，一些很輕零件的制造成本甚至可以達到最低。
對拼接組裝方法進行研究后，該項目選用了Mouldlife公司提供的粘合劑，以及技術專家3M公司提供的測試設備。我們將繼續深入合作，研究拼接組裝方法的重復性改進，例如特定表面處理。
自行車成品所需的車輪、傳動鏈和組件均由Hope Technology公司提供。
該項目表明，通過與客戶密切合作可以取得卓越的成果。如果您希望自己的產品也能獲益于快速成型制造技術，請聯系當?shù)氐睦啄峤B辦事處了解詳情。
