一、簡介

　　絲印機的全稱為“絲網印刷機”(Screen Printer Machine)，它是通過絲網把焊錫膏或貼片膠漏印到PCB焊盤上的一種設備?？煞譃榇怪苯z印機、斜臂絲印機、轉盤絲印機、四柱式絲印機及全自動絲印機。主要應用在電子加工行業，印制電路板的絲印標志，儀器外殼面板的標志，電路板加工過程中的焊錫膏印刷等.

　　二、工作原理

　　經傳動機構傳遞動力讓刮墨板在運動中擠壓油墨和絲網印版，使絲網印版與承印物形成一條壓印線，由于絲網具有張力N1和N2，對刮墨板產生力F2，回彈力使絲網印版除壓印線外都不與承印物相接觸，油墨在刮墨板的擠壓力F1作用下，通過網孔，從運動著的壓印線漏印到承印物上。

　　三、HMI工程畫面介紹

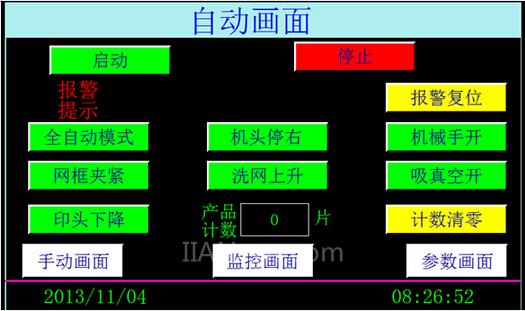

　　1、自動畫面：設備運行時的主畫面，控制設備的啟停、報警顯示及一些繼電器的開關。

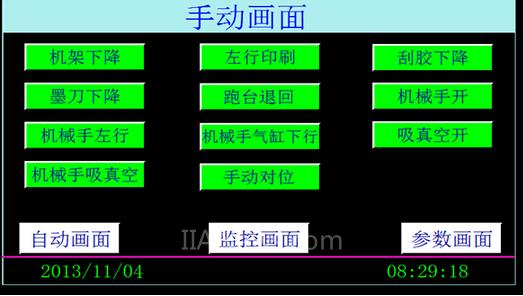

　　2、手動畫面：設備手動運行時的工作畫面。

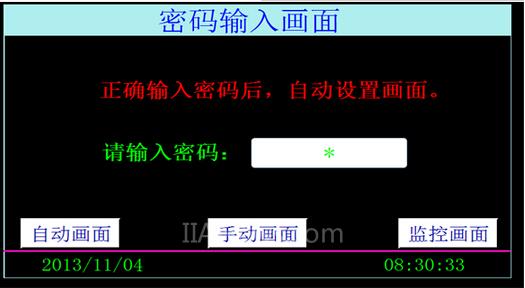

　　3 、參數設置：輸入正確密碼后可跳轉至參數設置畫面。根據不同密碼可跳轉至不同的畫面，如還可調至點動調機畫面。

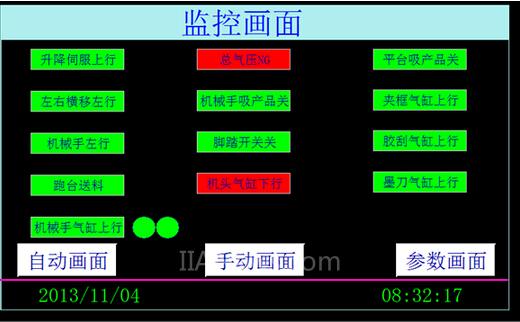

　　4、監控畫面：對PLC I/O進行實時監控。

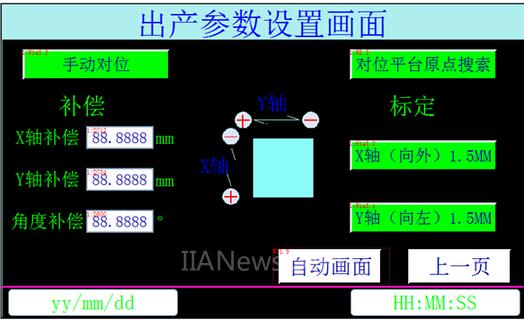

　　5、出廠設置：可以對PLC程序上面的一些補償參數進行設置。
