1 機房工程設計概述

　　原機房UPS總?cè)萘繛?0KV，不能滿足現在用電量的需求，本方案初步計劃在原機房增加一臺60KV艾默生模塊化UPS，電池間設在主機房邊(即改造以前的儲物間)。

　　1.1 設計原則

　　實用性和先進性：安全可靠性：靈活性與可擴展性：標準化：

　　1.2工程和設備的技術標準

　　建筑部分參照標準

　　國家標準《電子計算機機房設計規范》(GB50174-93)

　　電力保障部分參照標準

　　《低壓配電設計規范》(GB50054-95);

　　《電子計算機機房設計規范》(GB50714-93);

　　《計算站場地技術要求》(GB2887-89);

　　1.3工程范圍

　　建筑部分

　　彩鋼隔墻

　　電氣工程部分

　　機房UPS電源配電系統;

　　配電柜、配電箱制作安裝;

　　消防

　　消防氣瓶

　　1.4.2建設目標

　　本次機房UPS改造項目主要包括以下幾方面：

　　一、滿足以下幾點要求：

　　1. 須有良好的密閉性

　　2. 墻體與地面須做防酸液腐蝕處理

　　3. 房間內長年須能保持5-23攝氏度的溫度和40%-50%的濕度，因電池會排出氫氣等氣體，為防止發生危險，應及時將氣體排出;天花板須完全密封，排氣口須與天花板對齊，以及氣體進入天花板上部或聚集在房間頂部

　　4. 房間內應采用防爆開關及防爆排風扇

　　5. 安裝電池柜時可采取加大散力架與地面接觸面積等方法

　　二、 新購UPS主機品牌推薦愛默生，均選用模塊化UPS主機，按60KVA滿載后備2小時配置電池，電池柜應能滿足后期檢測電池性能的要求，電池應采用湯淺品牌，UPS主機三年原廠質保，電池三年原廠質保

　　三、新購UPS主機安放在網絡機柜旁邊，原30KVA UPS主機的位置新購一個手動旁路柜，原配電柜改造后繼續使用，采用梅蘭日蘭開關，手動旁路柜應樣式應與原配電柜相同，并在UPS需要檢修或移動時，可手動切換到市電供電，以保證網絡設備的安定運行。

　　四、二層原互投配電柜不能滿足需要，更換一臺新的互投配電柜，下設6路負載，一路為350A給新增UPS供電，三路160A，與原互投配電柜160A下設電纜連接，兩路為100A備用，從互投柜350A裝一條電纜接入手動旁路柜，單獨給UPS供電，所用電纜按100 KVA UPS滿載并結合互投柜上口電纜共同考慮，按互投柜上口電纜容量配置(95或120平方)，以給后期改造留下足夠的余地;原從互投柜到三樓的電纜專門給空調、照明及輔助設備供電

　　五、電池線采用(120)直流電纜

　　六、以上的有電纜、開關及其他產品均應采用符合國標的產品，新增電纜在三樓機房內需預留( 5 )米以供后期改造移動配電柜用，可盡量采用較粗的電纜。

　　1.5方案總體介紹

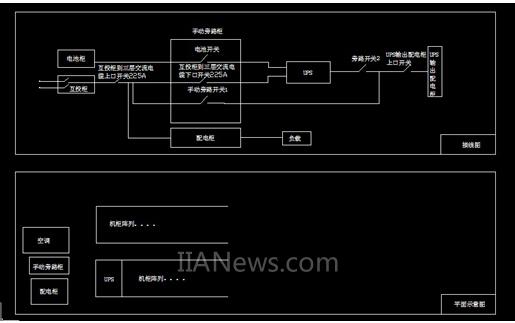

　　示意圖如下

　　1.5.1建筑部分

　　彩鋼

　　1.5.2機房動力配電保障系統

　　UPS動力配電系統

　　機房輔助動力設備包括計算機專用精密空調系統、計算機機房照明配電系統、計算機機房新風系統及市電輔助系統(市電插座等)。由于機房輔助動力設備直接關系到計算機設備、網絡設備，通訊設備以及機房其他用電設備和工作人員正常工作和人身安全，所以要求配電系統安全可靠，因此該配電系統按照一級負荷考慮進行設計。

　　電源進線采用電纜或封閉母線(電源取自建筑物本體低壓配電室母線)進線配電柜(AP)與出線配電柜(AP1、AP2)并排安裝于機房UPS配電室，采取集中控制，便于管理機房空調設備。各電腦機房及其它房間專用空調電源直接引自開關柜AP1，舒適空調及新風、市電插座引自多用途配電箱AX，體現出集中控制與就地操作相結合的設計原則。

　　1.5.3機房照明配電系統

　　原有燈具

　　1.5.4接地系統：

　　交流工作地、保護地采用建筑物本體地極，設計考慮為直流邏輯地設一組新的接地極，接地電阻小于1Ω;機房配電系統的交流工作地、安全保護地采用建筑物本體綜合接地(其電阻小于0.5Ω)。

　　1.5.6門禁系統

　　可選

　　1.5.7機房制冷

　　在地板下方，連通主機房與電池間，電池間與主機房保持一致的溫濕度。

　　2詳細設計

　　2.1建筑部分

　　2.1.1設計規范

　　GB 50174-93《計算機機房設計規范》

　　2.1.2設計方案

　　2.1.3架空地板工程

　　原地板。

　　2.1.5墻面工程

　　金屬復合壁板是由彩色鋼板(0.7毫米)做好50毫米厚的箱型凹凸的板材。其內部垂直粘貼50毫米的優質巖棉。板材在生產線上加工，工藝先進，尺寸精確。安裝時，在頂上和地面先安裝馬槽，然后依次把壁板推入后固定。其表面為鋼板漆面，安裝后接口縫隙小于1毫米，美觀、整齊，縫隙均勻。該壁板又常常用在潔凈室，隔音、保溫、密封效果好。該墻體有配套的金屬壁板門，精致、美觀。

　　2.1.6門窗工程

　　機房入口處采用玻璃自由門。

　　2.2電氣部分

　　2.2.1設計依據，執行的設計規范

　　《電子計算機機房設計規范》(GB50174-93);

　　2.2.2 數據中心機房配電設計主要考慮

　　機房配電系統所用線纜均為阻燃聚氯乙烯絕緣導線及阻燃交聯電力電纜，敷設鍍鋅鐵線槽SR及鍍鋅鋼管SC及金屬軟管CP;

　　2.2.4機房照明配電系統

　　照度選擇：

　　主機房按《電子計算機機房設計規范》(GB50174-93)要求，照度為400Lx;

　　電源室及其它輔助功能間照度不小于300Lx;

　　機房疏散指示燈、安全出口標志燈照度大于1Lx;

　　應急備用照明照度不小于30Lx.;

　　.5接地系統

　　本次設計考慮為直流邏輯地設一組新的接地極，接地電阻小于1Ω

　　2.3制冷與新風部分

　　2.3.1制冷系統說明

　　在地板下方，連通主機房與電池間，電池間與主機房保持一致的溫濕度。

　　2.3.2新風系統說明

　　此機房面積較小，選用新風凈化機1臺，其單臺風量為300立方米/時。

　　具體實施需要詳細勘察管道路由。

　　2.4UPS部分

　　我們選用艾默生模塊化UPS，配置為：主機1臺，30KV模塊3個，其中一個作為冗余備份。

　　一、AdaptPM150產品簡介：

　　1、簡介

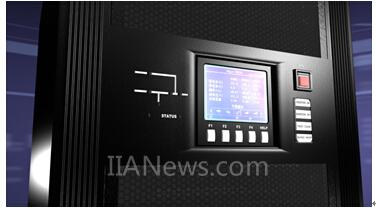

　　Adapt PM(Power Management) 智能IDC動力系統是艾默生集40余年大功率UPS生產經驗，業內領先的IDC動力保障和智能供電管理技術，全新推出的新一代一體化IDC機房不間斷供電及智能配電管理系統。

　　2、應用范圍

　　企業中型數據機房、銀行/證券/保險數據中心以及政府行業中小型IDC中心

　　3、全新的技術特性

　　3.1、這是在一個機柜內部集成了可靈活配置和擴容的冗余UPS系統以及同樣具備靈活配置和可擴容能力的配電系統的全新的IDC電力保障和管理系統;

　　3.2、其內置的UPS系統具有業內最佳的節能環保特性：40%～75%負載效率>96%，25%負載效率>95%;輸入功率因數≈1，輸入諧波電流<3%;

　　3.3、超強帶載能力：輸出功率因數為1，帶超前及滯后功率因數負載均不降額;

　　3.4、便于安裝：上下均可進出線，無需進線柜;

　　3.5、便于維護：全正面維護，UPS、旁路、配電均可在2min內維修更換;

　　3.6、便于改造：冗余UPS系統可共用電池系統，電池組采用12V×30/32/34/36/40節設計，設置靈活，便于舊系統改造時利用原有電池系統，也可在單節電池故障時及時撤除，消除對UPS系統運行的影響。

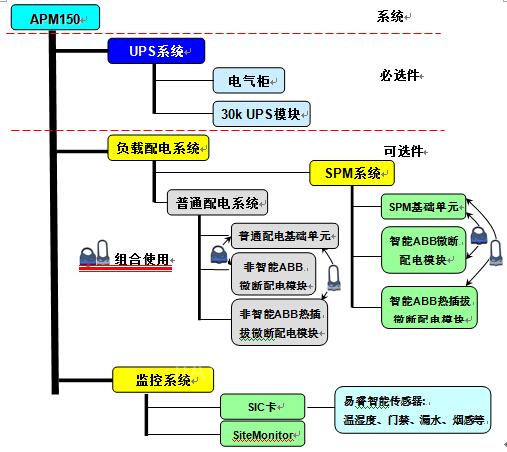

　　4、系統組成及特點

　　4.1、系統安裝與一個寬600mm、深1100mm、高2000mm的機柜內，由一個30~150kW/kVA的可升級和冗余的UPS系統、一個SPM智能服務器電能管理系統或一個柔性配置的服務器配電系統組成。UPS和電池系統都采用IT風格的Rack機架，整齊美觀。

　　4.2、UPS系統組成及特點：

　　(1)APM150電氣柜(01200766)：

　　采用易睿風格的機架式150kVA智能不間斷電源用電氣柜，用于安裝UPS及配電等模塊，組成包含UPS系統和SPM系統或負載配電系統的集成裝置，在一個機柜內完成UPS功能和負載分路配電及監控功能。

　　電氣柜包括以下部分：

　　(A)包含大屏幕液晶顯示器和配電母排、配電聯接電纜的機柜;

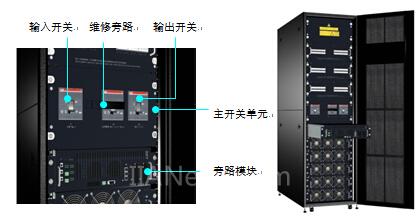

　　(B)主開關單元，安裝有ABB 250A/3P的輸入、輸出開關各一個，還有一個被鎖止的手動維修旁路開關;

　　(C)自動旁路模塊，一個150kW的集中旁路模塊，采用插拔式維護設計，具有超強過載能力，135%可以長期工作;

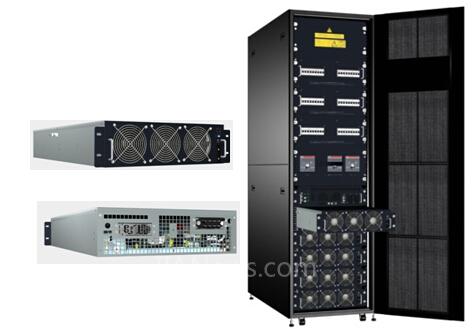

　　(2)30kW/kVA UPS功率模塊：

　　內置全球最精巧的30kVA19英寸機架式UPS模塊，包含整流、逆變電路和DSP控制系統，模塊重量<35kg，高度僅3U，半載效率高達96%，可在一個機架中并聯5臺;

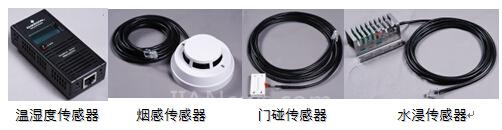

　　(3)易睿系列傳感器

　　通過485接口聯接至SIC卡，實現統一網絡監控。最多可同時聯接6個傳感器。

　　(4)SiteMonitor網絡監控軟件

　　選擇網絡版，可通過SIC卡實現網絡遠程監控，并可同時監控多個SIC上傳的設備信息。

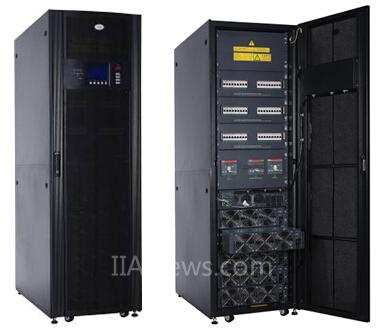

　　AdaptPM150主機和電池柜

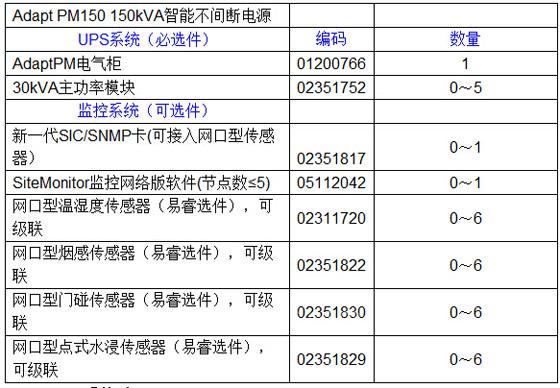

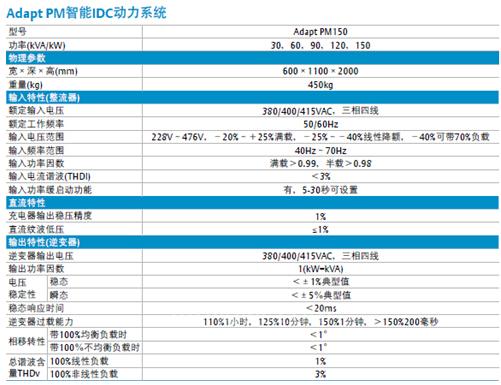

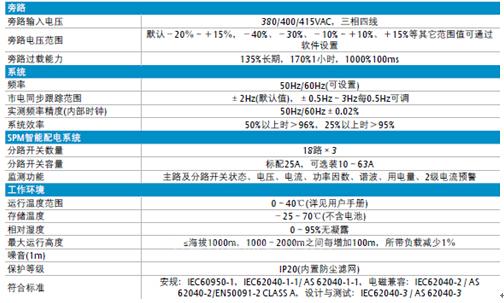

　　5、系統配置

　　6、APM150系統重量

　　AdaptPM150不含配電部分重量:

　　五、工程方案

　　Adapt PM 150 自帶主配電模塊主旁同源輸入開關選用為250A/3P，因此無旁路輸入開關的要求。

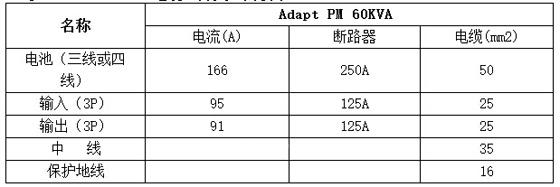

　　Adapt PM 150-60KVA電纜、開關選用要求
