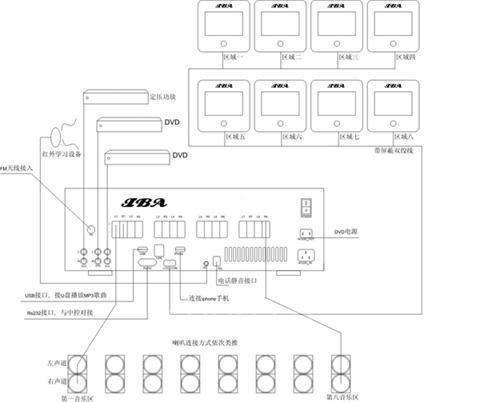

家庭音樂系統采用星形放射狀布線結構，主機是系統的中心。如果家庭音樂播控主機和輔助音源(AUX)不擺放在一起，輔助音源和主機之間還需要布好音頻線(最好有屏蔽，且距離不要超過 5 米)。建輔助音源家庭音樂播控主機放置在一起。家庭音樂播控中心主機遙控器和家庭音樂播控中心主機之間不需要布線。

　　布線是系統安裝的基礎，為了確保布線質量，建議完成布線之后用萬用表檢測每一根線是否斷路，是否存在短路現象。根據以往工程經驗，很多現場工程問題多數是由布線引起，如有短路現象可能導致設備無法正常工作，嚴重的有損壞設備的危險。因此，布線一定要仔細，以免造成損失。

　　控制線：系統提供有兩個控制線接口--4芯控制線接口及8芯控制線接口。施工布線可以選擇4芯線或者8芯線做為控制線，直接連接主機或者連接到專用接線板，通過接線板再與主機相連接(接線板見后面說明)。

　　音響線：選用150編以上的優質音響線。直接連接主機或者連接到專用接線板，通過接線板再與主機相連接。

　　其他：如果 中央智能主機和作為音源的 DVD 不擺放在一起，DVD 和主機之間還需要布好音頻線(最好有屏蔽，且距離不要超過 5 米)。 建議DVD和中央智能背景音樂主機擺在一起，紅外控制器和主機之間不需要布線。

　　布線是系統安裝的基礎，為了確保布線質量，建議完成布線之后用萬用表檢測每一根線是否斷路，是否短路。
