應用案例
中央電視臺、上海環球金融中心、上海證券交易中心、天津萬麗酒店、深圳證券交易中心、杭州市金融中心等。
安全、穩定的供配電系統可以保證酒店中各類電器設施正常工作,智能系統穩定運行,從而有效的保障了酒店的舒適度和安全環境,同時也會為酒店收益率的提高作出貢獻。
客戶關注
● 如何保證給酒店中空調、采暖、通風、照明和電梯等設備提供可靠、連續的電力供應。
● 如何改善電力品質,以保障酒店中各類弱電系統和多媒體系統穩定工作。
● 如何控制酒店運營中的電能損耗,降低電費帳單。
PowerStruxure解決方案

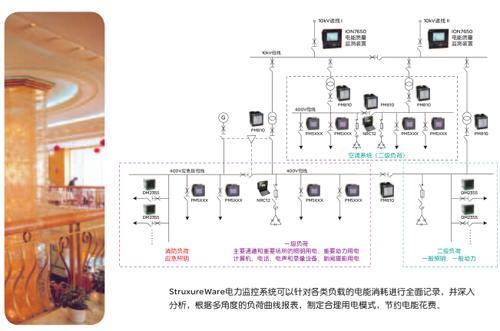

電力監控系統方案
● 對系統的進線回路進行全面測量,并監視系統電能質量
● 對空調、電梯等供電回路的電氣參數實時監視,多角度分析電能使用情況
● 對會議中心的多媒體通信設備供電回路的諧波污染進行監視
● 對各個監控系統機房設備和前臺結算中心系統設備的供電回路全面監視
非線性負載分析
酒店建筑中空調機組龐大、通風設備和電梯設備眾多,這些設備的變頻機構、控制部件以及酒店中的計算機系統設備都是典型的非線性負載,產生的諧波流入配電系統,污染電網,不僅會對無功功率補償設備造成潛在影響,還會影響各類電氣設備正常運行,降低系統效率,增加電力成本。
非線性負載特點:數量多、分布分散,3次諧波含量較大。
客戶收益
● 保證其供電系統安全可靠
● 保障各類機電設備的正常工作
● 提高電力系統的管理效率
● 提高系統效率,降低電能消耗,延長設備壽命
● 節約酒店的電能花費,降低電力運行成本

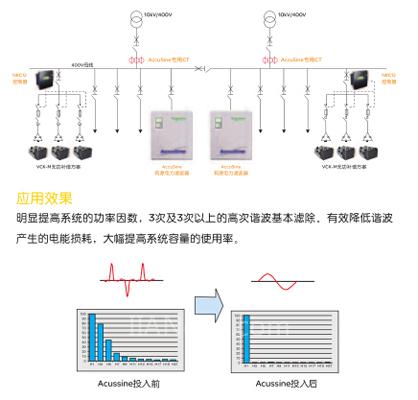

無功功率補償和諧波治理推薦方案:
調諧型無功功率補償+有源濾波器系統側濾波方案
●選用電容器前端串調諧電抗器的補償方式,提高系統功率因數。
● 選用AccuSine有源濾波器,在主母線總體治理諧波,徹底消除因三次諧波產生的中性線電流,提高電力品質。
(轉載)
