作為一種提高性能、降低成本的手段，車載電子設備的問世促進了電動推桿在苛刻的戶外 應用中的推廣。但是如果不采取特殊的措施保護零部件在各種惡劣環境中正常使用，就無 法實現這些優勢。本文將討論電動推桿的主要環境威脅、測試電動推桿應對這些威脅能力 的流程、以及為了提供這種能力所采取的設計特征。

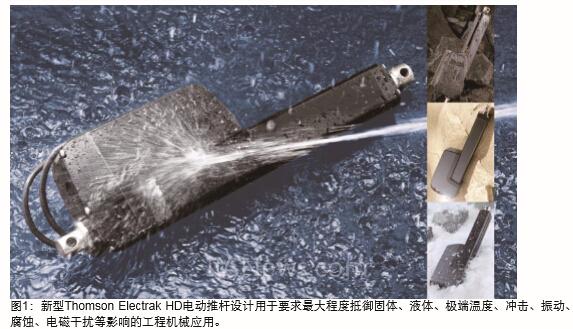

　　在需要對負載進行舉升、下降、推拉、旋轉或定位的戶外應用中，電動推桿是氣缸和油缸 的絕佳替代選擇。電動推桿廣泛應用于農業機械、工程機械、娛樂設施、船舶、工業甚至 住宅自動化領域。在各種應用中，電動推桿可承受固體、液體、極端溫度、沖擊、振動、 腐蝕、電氣沖擊和電磁干擾等惡劣環境。每種威脅都催生了諸多標準測試方法，并迫使設 計師們采取許多新的保護措施來滿足這些標準要求。

　　固體和液體防護

　　對于電動推桿而言，塵埃和污垢等固體及液體滲入電動推桿是最大的環境威脅之一。在戶外應 用中，這些環境威脅可能來自于雨水、雨夾雪、降雪以及每天工作結束后在現場或工地進行高 溫高壓直沖清洗。IP等級是衡量防止固體和液體侵入的國際標準，它規定了環境防護的程度， 即外殼能夠防止影響其性能的物體進入其內部的能力。工業執行器采用IP等級確定裝置在特定 應用中正常使用所需的環境防護等級。

　　IP防護等級由兩個數字組成(表1)。第一個數字表示防止固體異物侵入內部的能力，第二個數字表示防止液體侵入內部的能力。例如，IP00表示無法防止固體異物和液體進入裝置內部，IP11表示可防止尺寸大于50mm的固體異物以及雨水或冷凝水侵入裝置，IP66表示可防止粉塵顆粒滲入裝置，并能夠從任意角度直接用水高壓沖洗。

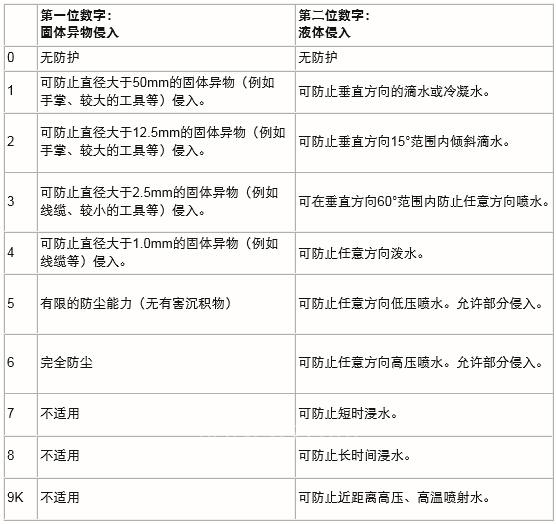

　　表1：外殼的防護等級(國際電工委員會[IEC] 60529)。

　　對于粉塵環境，最低防護等級要求為IP54。在含有鋸屑、紙屑或硬紙板顆粒的極端粉塵環境 中，IP65級防護會更加合適。此外，IP65級裝置還能夠應對一些潮濕環境，但要在大雨環境 中使用，則建議采用IP66級防護。如果執行器甚至?xí)敲醋詈貌捎肐P67級防護。在執 行器必須承受高溫高壓直沖清洗時最佳的防護等級應為IP69K級。例如，農機和建筑應用日益 采用高壓清洗設備進行直沖清洗，使得IP69K級設備正變得日益重要。

　　為了測試系統的防水等級，專家們需要參考現行測試規范在每種防護等級測試中對水量、壓 力、溫度和距離的規定，并按照測試規范的要求將執行器全部置于此環境中。在測試裝置承 受高壓直沖的能力時，他們需要在100 bar (1450 psi) 的壓力及靠近執行器0.1至0.15米的狀態 下對執行器的各個面進行直沖清洗測試。在每次測試后，專家將會拆解執行器，查看是否有 水進入執行器內部。

　　這種標準測試一般是在靜態下完成的，但在動態工作或運動狀態下進行IP防護等級測試可實現 更高的可靠性。因此，專家們不僅需要知道執行器在靜態下承受壓力沖洗的能力，而且還要 確保裝置在雨中使用仍然能夠得到有效的保護。例如，在密封不當?shù)膱?zhí)行器中，伸縮管的運 動會導致內部壓力的變化，致使執行器就像注射器一樣吸入雨水，這會對電子設備造成傷害 并損壞設備。這些缺點不會在靜態測試中體現出來，但在動態測試中將一覽無余。

　　提高IP防護等級是密封策略的一個主要功能。每個部件都必須進行密封，包括電機安裝座。氈 刷、密封件和墊圈采用整體化設計，從而實現所需的IP防護等級。氈刷可在工作過程中清除伸 縮管上的污染物，這是防止水侵入的第一條防線。密封件可幫助氈刷進一步提供保護。墊圈 用于實現外殼、蓋管、電機與背部安裝部件之間的密封。

　　圖2：新型Thomson Electrak HD電動推桿的IP69K 級防護能力部分源于集成到電纜接頭中的密封件和墊 圈結構。

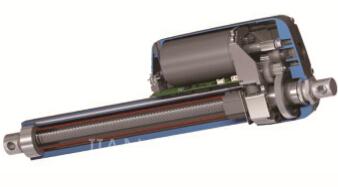

　　圖3：伸縮管氈刷和外殼墊圈可防止Thomson Electrak HD電動推桿的機械和電子裝置受到污染物和 水液侵入的危險。

　　近年來，許多戶外應用的工作溫度范圍呈日益擴大的趨勢。對于農業和工程機械而言，-40°F (-40°C) 至185°F (85°C) 的溫度范圍目前已成為新的標準。此標準的下限值可確保裝置在極寒 環境中仍能夠可靠工作，而上限值不僅能夠確保裝置在地球上最熱的氣候環境下正常使用， 而且還能夠讓系統設計師靈活地安裝電動推桿，例如，在發動機室內部或靠近發動機室的地 方。

　　最常用的溫度測試標準為EN60068-2-1和EN60068-2-2。歐洲標準 (EN) 是由三大歐洲標準組 織CEN、CENELEC和EISI批準的標準。若要通過低溫工作測試，裝置必須在-40°F (-40°C) 的 溫度及額定負載下工作96個小時。同樣，若要通過高溫工作測試，裝置必須在185°F (85°C) 的 熱浸環境及額定負載下工作72小時。一些制造商可能會根據市場需求延長測試時間。例如， 對于高溫工作測試，Thomson進行了96小時測試而非72小時，從而進一步確保裝置在極端溫 度環境下的工作安全性。

　　電動推桿還必須通過溫度突變測試，這種環境狀況常見于用冷水噴灑高溫部位，或者在滿載 循環工作期間采用冷水進行冷卻。另一種極端狀況是電動推桿安裝在寒冷氣候下使用的工程 機械上，在每天工作結束后采用高溫?zé)崴M(jìn)行高壓沖洗，尤其是電動推桿未使用且處于完全 冰冷的狀態下。

　　電動推桿上集成的電子設備不僅要求進行環境防護，還要進行極端溫度防護。傳統的過熱保 護措施可用于實現極端溫度防護。這種傳統的過熱保護措施在電機內部內置了熱斷路器，使 之直接嵌入電路板中。電路板上的熱保護裝置能夠同時對電機和電路板進行過熱保護，并允 許電動推桿在關閉之前完成整個行程。如果發生過熱，電機上的傳統斷路器可在行程的任何 位置關閉電動推桿。電子設備還采用了低溫?zé)嵫a(bǔ)償設計，允許電動推桿在低溫時以大電流工 作，防止麻煩的斷路狀況。

　　工作沖擊防護

　　最新的沖擊測試內容涵蓋了外殼、結構螺栓和產品中所有的印刷電路板組件/傳感器。根據 EN60068-2-27測試標準，工作沖擊測試的條件為：在400 m/s2的加速度下工作100次，6 ms 的沖擊脈沖，在相互垂直的三個軸上重復進行沖擊測試。

　　EN60068-2-32標準定義了跌落沖擊測試過程。它詳細規定測試的標準為：設備從1000mm的 平臺上沿每個軸的各個方向跌落至鋼板或混凝土地面上，至少重復進行6次跌落測試。

　　隨機振動防護

　　除了要能夠承受熱沖擊之外，工程車輛還必須能夠在連續振動狀態下有效地工作。這些測試 標準通常由具體的原始設備制造商規定，確保電動推桿能夠承受極具挑戰的振動環境。

　　在裝置未通電或工作狀態下進行此項測試，將裝置安裝在振動設備上，振動設備的功率譜密 度按照圖2進行設置。被測試的電動推桿必須伸出一半行程以上，并且在每個正交的軸上各測 試24小時。

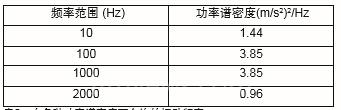

　　表2：在各種功率譜密度下允許的振動頻率

　　印刷電路板上較大的部件采用機械的方式固定且采用緩沖墊以適應高沖擊或振動環境。如果 沒有額外支撐，在強振動或沖擊狀態下，這些部件通常會發生故障。

　　腐蝕防護

　　在與運輸或海上使用相關的工程機械應用中，鹽水浸泡和鹽霧是主要的腐蝕源。ASTM B117-11是鹽水環境的測試標準，它規定設備必須能夠承受一定小時數的鹽霧環境且正常工 作，并且在測試結束時沒有鹽霧進入設備內部。設備制造商可根據具體市場需求自行決定測 試的時間長短。例如，Thomson電動推桿的測試時長為500小時。

　　其它常見的腐蝕源包括碳?xì)浠衔?、尿素和化肥。最常用的耐化學標準為ISO 15003，它為農 用機械車輛、林業機械、園林景觀機械的電氣設備制造商提供了設計要求和指導。此外，它 還為特定環境狀態提供了測試標準，并定義了在典型工作過程中可能會發生極端環境狀態的 嚴重程度。

　　耐化學測試要求零部件能夠在一定化學濃度的條件下工作三天，零部件制造商可根據市場要 求規定化學品的濃度。例如，Thomson對于農業和工程機械上常用電動推桿的化學濃度測試 要求如下：

　　● 柴油 – 100%

　　● 液壓油 – 100%

　　● 制動油 – 100%

　　● 乙二醇 – 50%水溶液

　　● 尿素氮 – 飽和溶液

　　● 氮磷鉀復合肥*9(氮磷鉀各7.5%)– 飽和溶液

　　其它適用的耐腐蝕標準，尤其是耐受尾氣處理液 (DEF) 的標準為DIN 70070-05、AUS 32及 ISO 22241-1。

　　電壓波動防護

　　電壓波動的原因可能有電池電量低、電壓調節器故障、連接導線較長、導線接頭腐蝕以及接 地不良等原因。Thomson Electrak HD等最新的電動推桿都經過了嚴格測試，能夠應對各種電 壓波動以及電壓瞬升、誤接和短路等狀況。

　　為了確保電動推桿能夠承受最小和最大工作壓力而不導致任何損壞，需要在規定的電壓下測 試規定的時間。例如，12V直流電動推桿必須能夠在9V DC至16V DC的電壓下工作5分鐘。額 定電壓為24V DC的電動推桿必須能夠在18V DC至32V DC的電壓下工作5分鐘。值得注意 的是，這些測試只是在上下電壓極限狀態測試，而它們還必須能夠在電壓范圍內的某一不固 定電壓下工作(表3)。

　　表3：允許的工作壓力范圍

　　為了確保電動推桿能夠應對意外的工作電壓瞬升而不發生損壞，12V DC的電動推桿必須能夠 在26V DC的測試電壓下運行5分鐘。同樣，24V DC的電動推桿還必須能夠在36V DC的測試電 壓下運行5分鐘(表4)。

　　表4：允許的過電壓工作電壓

　　為了確保電動推桿在反極性的狀況下仍能夠工作，12V DC電動推桿必須能夠在26V DC的測試 電壓下運行5分鐘，而24V DC的電動推桿必須能夠在至少36V DC的測試電壓下運行5分鐘 (表5)。

　　表5：允許的誤接電壓范圍

　　在戶外使用中，短路和靜電放電 (ESD) 也會導致裝置損壞。ASAE EP455測試標準涵蓋了短 路測試要求和流程，而ISO 10605提供了靜電放電測試的流程。

　　電磁干擾和瞬變浪涌防護

　　印刷電路板可能會受到來自各種干擾源的電磁干擾 (EMI) 和瞬變浪涌。ISO 13766和ISO 7637-2 是為EMI和瞬變浪涌保護提供測試指導的最重要的標準。它們可提供以下測試標準：

　　● 傳導發射 – ISO 13766(EMI/EMC測試)

　　● 輻射發射 – ISO 13766(EMI/EMC測試)

　　● 電磁抗擾 – ISO 13766(EMI/EMC測試)

　　● 感性負載開關 – ISO 7637-2(電氣瞬變)

　　● 啟動 – ISO 7637-2(電氣瞬變)

　　● 負載突降 – ISO 7637-2(電氣瞬變)

　　● 正電感瞬態測試 – ISO 7637-2(電氣瞬變)

　　● 正負耦合測試 – ISO 7637-2(電氣瞬變)

　　沒有任何測試標準可實現對所有可能環境威脅的100%防護，以上所述的防護措施均源自原始 設備制造商最嚴格的要求和主要工業組織制定的相關測試標準。越嚴格遵守這些標準，電動 推桿的環境防護性能越好。

　　同樣，除了遵守公司及行業標準之外，我們還采取了以下設計特征，為環境防護和符合各種 標準提供支持：

　　● 整體配合式零部件

　　● 對所有零部件進行全面密封，包括電機和引線

　　● 更強大的氈刷設計

　　● 不銹鋼伸縮管

　　● 堅固耐用的電泳漆鍍鋅外殼 ? 堅硬的陽極氧化鋁罩管 ? 抗震的電子裝置，例如印刷電路板和電位計

　　嚴格遵守標準并采取相關設計特征可幫助提高電動推桿對標準的符合程度，提高設計過程的 靈活性，讓您在設計時無需擔憂元件的安全和可靠防護問題。
