1 引言

　　為了保障城軌列車的正常運行，必須有一套智能化、網絡化的系統專門負責列車各模塊的數據采集、分析，并對列車各設備實施監測，以降低操作的復雜度，提高列車的安全性。為滿足上述需求，作為城軌列車車輛核心技術的列車通信網絡監測技術應運而生。

　　列車通信網絡對列車的運行監測、狀態監測、故障診斷以及旅客服務信息服務進行綜合處理。它應用多種總線技術把分布于各車廂內部、獨立完成特定功能的計算機互連起來形成一種工業局域網，以實現資源共享、協同工作、分散監測和集中操作等目的。

　　在眾多應用于軌道交通車輛的現場總線中，can是一種有效支持分布式控制和實時控制的串行通信網絡，具有很高的時效性、可靠性、抗干擾能力和檢錯能力，且開發費用低[1]。但它只對網絡的物理層和數據鏈路層進行了規范，沒有對應用層做相應的說明。本文通過配置canopen網絡的數據接口，將現場控制級將地鐵各個部分如空調控制器、牽引控制單元、制動控制單元、門控單元等的主要參數采集并通過canopen總線發送到服務器。

　　2 canopen總體設計

　　can總線最初是由德國bosch公司為汽車監控、控制電子系統的數據通信應用開發的，現已成為國際標準iso5011898(高速應用)和is011519(低速應用)，獲得了非常廣泛的應用。如果把can總線用作列車總線，需要合理定義can總線應用層協議，以便滿足列車總線的通信要求。由于can缺乏長報文大數據量消息傳輸能力和傳輸距離受限，所以在用作列車總線時需做一定的處理。

　　2.1 can總線應用層協議canopen描述

　　canopen的核心概念是設備對象字典 (object dictionary, od)，在其它現場總線(profibus，interbus-s)系統中也使用這種設備描述形式。注意，對象字典不是can的一部分，而是在canopen中實現的。

　　(1) 對象字典od:對象詞典位于通信層和用戶層之間，作用主要是為用戶提供服務接口(見圖1)。

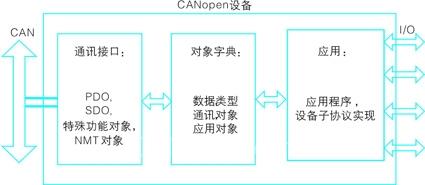

　　圖1 canopen設備模型

　　(2)canopen通訊(通訊接口):canopen協議中將通訊對象分為四種：網絡管理對象(network management object, nmt)，服務數據對象，過程數據對象和預定義報文/特殊功能對象。網絡管理對象：負責層管理，網絡管理和id分配。服務數據對象用于對象詞典中的項進行訪問，此類報文可以工作在預操作狀態和正常狀態。過程數據對象工作在正常操作狀態，可以傳送8個數據字節，也就是64個狀態位。通常用于實時數據傳送。

　　(3) canopen id描述:在canopen中，can報文id的配置存在以下三種形式：使用預定義的主/從連接模式，上電后當節點處于預設置狀態時，使用can應用層發行者(can application layer distributor, cal dbt)服務。

　　(4) canopen啟動機制:網絡初始化過程中，canopen支持最小boot-up機制和擴展boot-up機制，其中擴展boot-up是可選的，而所有canopen設備和節點都必須支持最小boot-up機制。

　　(5)總線仲裁機制:兩個或更多的結點在同時發送時產生的數據沖突問題使得總線必須有一個仲裁機制，如果發生沖突，可以可靠地分配總線給一個預備發送的結點。這個策略叫做總線仲裁。can總線使用一位一位的總線仲裁。當兩個can站同時發送時，顯性總線狀態決定了發送權力。通過監視總線，當一個結點失去了總線仲裁時它立即偵察到并停止發送。當所有的結點都發送一個隱性位時總線只在隱性狀態。只要至少一個結點發送一個顯性位，整個總線電平就是顯性的。

　　3 網絡系統設計方案

　　3.1 列車現場控制級通信網絡

　　列車通信網絡設計以4輛地鐵列車車廂編組為對象，由兩個車輛單元組成，每一單元包含帶司機室的拖車(trail car with cab, tc)和帶受電弓的動車(motor car with pantograph, mp)。系統can總線網絡設計如圖2所示。

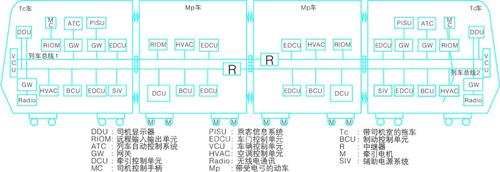

　　圖2 canopen列車通信網絡拓撲結構

　　列車通信網絡系統參照tcn配置，采用can總線，列車編組單元內車輛總線采用canopen協議。所設計的地鐵列車通信網絡系統是基于輕型、模塊化和分布式設計列車網絡采用兩級總線的層次結構。系統采用兩路can總線，將各子系統的控制單元合理分配到這兩路can總線上。每路can總線在mp(帶受電弓的動車)車上有一個中繼器，各個子系統提供的canopen接口連接到列車總線，傳遞控制數據和狀態數據。列車控制監控系統監視各個子系統設備，接收各個子系統的故障和狀態數據等，并可通過總線控制子系統完成相應的功能。該設計使得此網絡具有一定的通用性、可擴展性、高可靠性、實時性等特點。

　　網絡拓撲結構的選擇要考慮網絡的適應性、可靠性、可擴充性和性能，選擇合理的網絡拓撲結構，可實現機車設備級can總線網絡物理層的高可靠性。為了利用總線結構電纜長度短、布線容易、可靠性高、易于擴充等優點，本文can總線網絡選擇了總線型網絡拓撲結構，它能夠更好地運行列車自動系統。

　　列車自動保護系統(automatic train protection, atp)，它保障地鐵列車運行的安全，檢測列車實際運行位置，自動確定列車最大安全運行速度，連續不間斷地實行速度監督和超速防護，監測列車運行間隔，以保證實現規定的行車間隔。

　　列車自動運行系統(automatic train operation, ato)，它代替司機自動駕駛，包括平滑加速、調速和車站程序定點停車。ato輔助atp工作，接受來自atp的信息，其中有atp速度指令、列車實際速度和列車運行距離。根據以上信息，ato通過牽引、制動線控制列車，使其維持在一個參考速度上運行;并在設有屏蔽門的站臺準確地停車。

　　3.2 can總線網絡的冗余設計

　　為了提高can總線在機車惡劣電磁環境中通信的可靠性，最有效的方法就是總線冗余，總線冗余的方法可分為完全冗余和部分冗余。在整車層面即列車級can總線結構上，列車總線采用了兩路can總線，vcu也采用了互為主從的冗余結構[3]。即使一個主控vcu出現故障狀態，作為備用的從vcu也能將采集的數據送至司機顯示器(driver display unit, ddu)進行顯示，同時能將相應的控制指令發送到列車的各個設備。

　　在設備總級總線結構中，本文設計了一種can總線冗余方案，該方案采用了包括高速光耦、can收發芯片和cpu的兩套同樣的總線通信接口設備以及兩塊相同的cpu，但是兩塊cpu有主從之分，從功能和接口電路上講都有著很大的區別。同時，通過軟件上的設計實現錯誤判斷和競爭判斷所需的硬件電路，從而更加高效穩妥地保證了總線通信的穩定性。其原理圖如圖3所示。

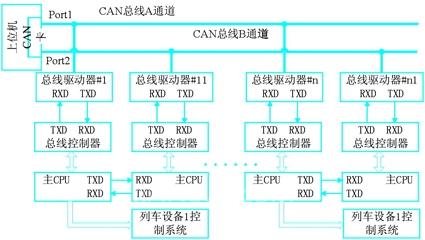

　　圖3 can總線冗余設計

　　3.3 canopen控制單元實現

　　列車網絡硬件包括：列車車輛控制單元，遠程輸入輸出模塊(remote i/o module, riom)，司機顯示單元，列車通訊中繼器(repeater)等。其中列車車輛控制單元：vcu通過車輛總線連接各子設備，負責列車網絡中的各種數據的傳輸和管理，列車車輛控制單元與列車各子系統通訊，采集列車運行時各個子系統數據，并將相應的控制指令發送到各子系統，對列車各設備實施列車級控制。vcu一般選用高性能的列車專用plc來實現。在列車上，兩臺vcu分為強主vcu和弱主vcu，兩個vcu互為冗余。在強主vcu工作時，弱主vcu一直處于偵聽狀態，可接收網絡上傳送的任何數據，但不行使網絡管理和控制功能。當強主vcu故障時，弱主vcu馬上自動接替強主vcu工作，保證列車正常運行，如圖4所示。

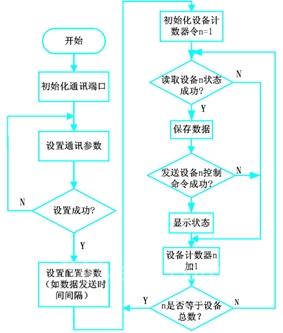

　　圖4 vcu監控流程圖

　　3.4 canopen接口參數

　　本文需要做的工作就是在設計canopen通信網絡的基礎上，定義牽引系統與通信網絡的信號接口就能對這些信息進行傳輸。監測過程中數據的處理和虛擬儀器的實現都是由列車主控制器vcu完成的。

　　系統在進行完網絡管理狀態轉換之后將對控制系統節點啟動配置過程，分為六個階段：

　　(1) 當dcu不在線時，vcu通過sdo周期性詢問dcu是否在線;

　　(2) 當dcu連接到can總線上， dcu響應vcu的sdo請求;

　　(3) vcu配置dcu的rx pdo和tx pdo，對象為14xxh 和18xxh;

　　(4) vcu配置dcu的消費者心跳，對象1016h;

　　(5) vcu配置dcu的生產者心跳，對象1017h;

　　(6) vcu啟動dcu系統。

　　直到階段(6)，dcu系統處于預操作模式階段。在階段(6)之后，dcu系統處于操作模式階段，pdo能夠被交換。

　　在canopen網絡對牽引的控制過程中，傳輸?shù)臄?shù)據類型有：

　　(1) 過程數據(pdo)：用于傳輸dcu狀態數據，故障數據，控制指令等。

　　(2) 服務數據(sdo) ：dcu系統應提供一個sdo信道。這個信道將用于網絡配置。

　　(3) 網絡管理數據(nmt) ：vcu使用nmt對象管理和控制dcu通信。

　　(4) 時間戳(time stamp)：vcu周期性地廣播一個標準的時間戳到dcu，使dcu實時時鐘與vcu同步。

　　(5) 心跳數據(heart-beat)：dcu將周期性產生一個心跳信息，vcu可以通過檢測dcu心跳信息了解其狀態;反之亦然。

　　4 結束語

　　本文基于監控網絡結構和功能對通信網絡的需求，選擇can總線并應用其高層協議canopen，采用雙cpu的冗余系統，并具體實現其網絡功能。隨后本文討論了canopen通信網絡的總體設計，最后本章詳細闡述了canopen通信的實現方法。
