高峰時期的強勁性能

ainet.cn 2016年07月13日

諾德傳動推出用于纜車站和車庫的耐磨驅動解決方案。

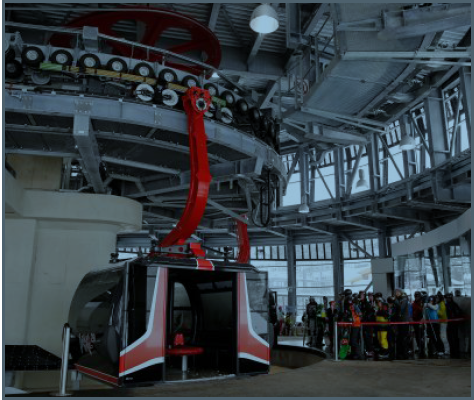

圖1：輪胎輸送機讓車廂以安全舒適的節奏通過車站

在阿爾卑斯山，每天都有成千上萬的人登山，尤其是在滑雪季節。為了避免空中索道站大排長龍，故障安全設備必不可少。這就是為什么索道工程的全球領導者多貝瑪亞/格拉文達(Doppelmayr/Garaventa)公司選擇諾德傳動集團低維護、使用壽命長的減速電機。

　　在奧地利蒂羅爾州伊始格爾，人們采用所謂的三線可拆卸式纜車攀登Pardatschgrat山。這種三線類型的系統擁有兩個固定軌道，供車廂運行，還有一條循環牽引繩。伊始格爾的索道需攀登1251米，在順利投產后打破了三線索道的世界紀錄。全程不到10分鐘就可以完成，最大額定速度為7.5米/秒。顯然，站內的移動速度比離站及登頂?shù)陌踩俣纫偷枚?。?dāng)車廂到達車站后會從牽引繩上卸下，然后通過輪胎輸送機平穩減速。在乘客平臺，他們以步行速度緩慢移動。在站內，車廂通過車輪而非軌道繩索在軌道上運行。當卸下牽引繩后，車廂的摩擦模塊會與輪胎輸送機接觸，以確保電力傳輸。此處安裝了多個諾德減速電機，并通過傳送帶來驅動每個軸。該纜車由纜車工程與制造的全球領導者多貝瑪亞/格拉文達集團的子公司多貝瑪亞公司制造而成，該集團在全球89個國家已完成超過14600個項目。多貝瑪亞自2005年以來就與諾德位于林茨的奧地利子公司Getriebebau NORD GmbH合作。多貝瑪亞公司負責可拆卸纜車索道的Johannes Moritzhuber說：?與諾德合作，我們總能獲得符合任意安裝類型的驅動系統。我們之所以選擇諾德的驅動系統，因為它能滿足我們對最大的可用性，卓越的安全性和優異的可維護性的要求。諾德在選件功能方面非常靈活。這些驅動系統非?？煽?，運行安靜，諾德還能確保整個備件在全球快速交貨。

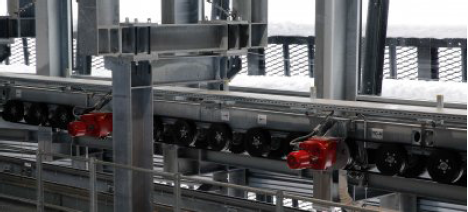

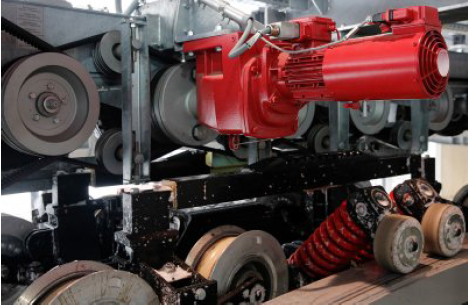

圖2：諾德減速電機通過傳送帶來驅動輪胎輸送機夜間車庫

　　多貝瑪亞和諾德傳動集團就福拉爾貝格鄰近的Grasjochbahn單線循環索道展開了合作。在夜晚，該項目及Tyrol項目中的所有車廂都存放在車庫里。這一停放方式延長了設備的使用壽命，也是多貝瑪亞公司的首創。最初，這項工作需要投入大量人力，但現在大部分已實現自動化。這兩條索道包括位于山谷車站下的多軌車庫。在Grasjochbahn項目中，車廂通過坡道輸送到車庫地板中，并通過輪胎運輸機平穩地傳送到輸送機鏈上。在車站和車庫之間運行的軌道可承受一定重量。在伊始格爾車庫中，該設施更節省空間：諾德電機用于驅動垂直輸送機，進而帶動車廂行駛。輪胎輸送機用于實現水平輸送。這些電機配有溫度傳感器和編碼器，并采用中央控制。

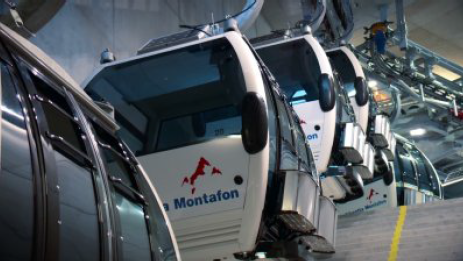

圖3：運行在空中軌道上的Grasjochbahn車廂通過輸送鏈拉進車庫

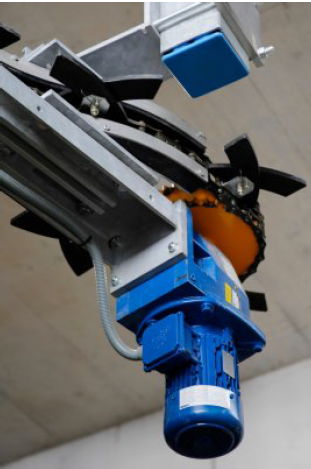

圖4：驅動輸送鏈上的鏈條通過諾德同軸斜齒輪減速電機來驅動

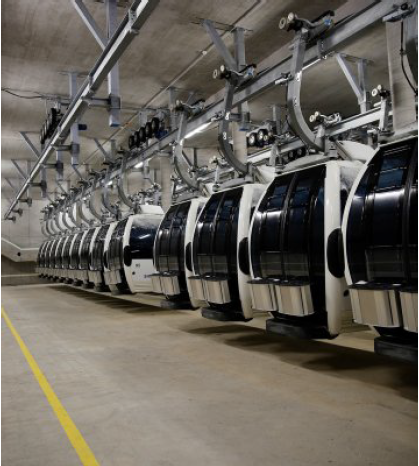

圖5：Grasjochbahn車庫使用的停車空間降至最低

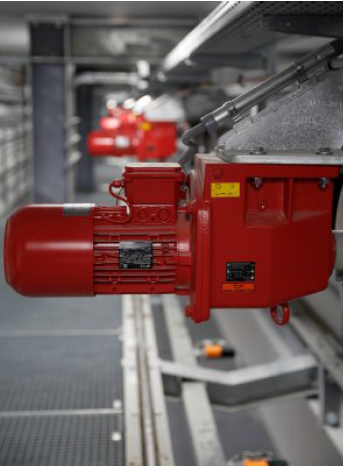

圖6：接近開關和諾德的制動電機擁有氣隙監測功能，可確保伊始格爾車庫中車廂之間保持安全距離

支持標準化

　　多貝瑪亞在多年前就對不同的產品線實行模塊化。每個纜車仍單獨配置，以適應安裝地點的地理、地質及氣候條件。模塊化降低了工程和制造成本，可實現標準化計劃并擁有質量保證。該制造商已將車站內的電機全部更換為IE3高效電機，包括車庫內非連續運行的電機。先進的IE3能效等級近期才在歐洲強制執行，且僅針對部分應用。即便如此，多貝瑪亞仍選擇了諾德IE3電機，由于其附加效益，例如它減少了所需型號，擴大了熱能和過載能力，適用于廣泛使用50 Hz或60 Hz電源的國家。

　　用于特殊功能

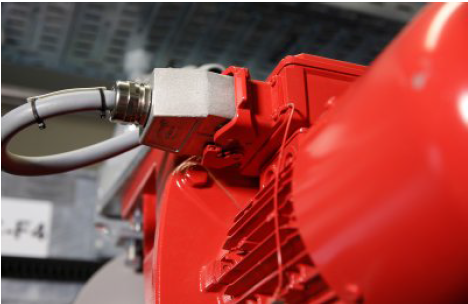

　　最為重要的是，多貝瑪亞認同諾德驅動解決方案的可靠性和較長的使用壽命。多貝瑪亞公司負責三線可拆卸纜車索道的Dietmar Fessler說：?我們在空中索道使用的驅動器必須在溫度為-30°C至+50°C下安全運行。諾德的驅動系統輕松地滿足了這一要求。?負責Grasjochbahn索道的Johannes Moritzhuber補充到：?諾德了解我們的應用，例如，他們提醒我們，在采用非標準潤滑油時，需將減速電機的溫度耐受性提高5度。在阿爾卑斯項目中，這一點尤為關鍵，它幫助我們獲得持久耐用、低維護的驅動解決方案。?諾德為廣泛的溫度范圍提供驅動器解決方案，并在多貝瑪亞項目中采取靜止加熱、防腐蝕制動系統及防潮絕緣。輪胎輸送機的驅動器均以低速運行，這就是為什么它們配有外部風扇：它們比電機風扇更堅固，還可以在需要時開啟，從而形成高能效的解決方案。諾德提供的是4級風扇，而非2級風扇，這就顯著降低了乘客區域的噪音。諾德還為驅動器提供即插即用型電源和信號連接器。除了簡化維護，它還在調試過程中大大節省了成本。該驅動器制造商還在制動中采用氣隙監控?！‘?dāng)制動盤磨損超過設定極限時，微型開關信號都能確保制動器可靠運行，并調整或及時更換制動盤。
