在屋頂安裝太陽能發電裝置可將太陽能轉化為電能，然后再轉化為收益——太陽能發電裝置是一項高回報投資。但要保證數十年內獲得高產量、高回報，質量保證是關鍵。
太陽能組件作為太陽能發電裝置的最重要組成部分，必須可靠耐用，并能持續數年生產電能。本期文章小編帶你了解德國的公司是如何確保太陽能組件的質量無可挑剔的?
德國SOLON公司已經實現熱像儀應用于太陽能組件質量控制和檢查的潛在技術。SOLON研發部門經理Oliver Frank解釋道：“我們將FLIR紅外熱像儀廣泛應用于我們的研發部門及現場作業?！?/FONT>

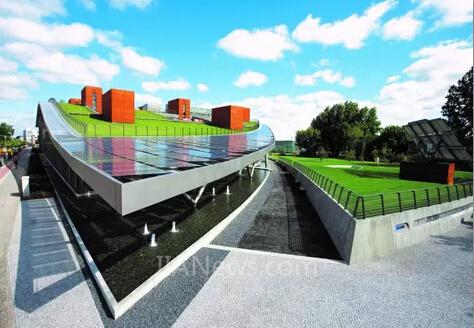

位于柏林的SOLON公司總部。
SOLON公司于1997年在柏林成立，是積極活躍于全球平臺的太陽能系統供應商。該公司業務主要涉及光伏發電系統、大型屋頂安裝系統和太陽能發電全套裝置的工程規劃及建設，以及太陽能組件的生產。SOLON集團已經在德國、意大利、法國及美國建立分公司。
太陽能組件是一項長期投資。一般而言，太陽能系統投資成本要過11至13年后才能收回，具體年限要根據太陽能系統價格、能源價格及日照強度而定。Frank補充道：“我們?cè)O(shè)計的組件可運行30至40年甚至更長。屈指快速一算，我們會發現組件實際上可為其所有者持續盈利數十載?！?/FONT>
熱像儀用于質量測試
太陽能組件制造商生產的組件必須可靠牢固，能夠持續運行數十年。SOLON公司不負責生產太陽能電池，這意味著SOLON公司必須進行質量控制。
Frank解釋道：“SOLON是頂級制造商，為確保所有太陽能組件達到我們自己設定的高標準，我們必須首先對所有的太陽能電池和組件材料進行嚴格的質量測試。測試太陽能組件材料時，主要檢測其受壓、耐溫、耐濕等能力。但要進行分流檢測及太陽能電池常規質量測試，則必須發揮熱像儀的重要作用。”
SOLON研發部經理Oliver Frank使用FLIR紅外熱像儀進行分流檢測。
SOLON實驗室內，電池板放在反偏壓之下，并用FLIR紅外熱像儀對其進行分流檢測。

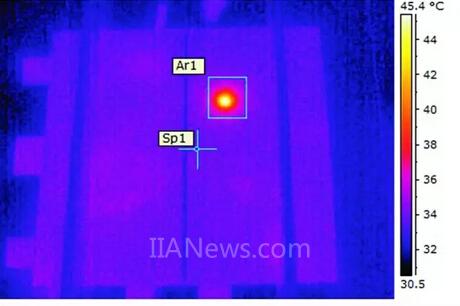

反偏壓下的電池?zé)釄D像顯示的熱點表明因硅材料故障而出現了局部分流。

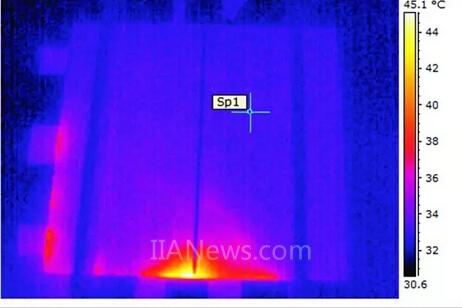

此熱圖像顯示，電池在邊緣隔離出現裂隙，導致局部分流的出現。
Frank繼續表示：“為檢測太陽能電池在夾疊粘合成形前是否存在分流，我們將反偏壓應用于其中一塊電池中，并使用FLIR Systems公司的紅外熱像儀查看其熱成像模式。熱點表明電池的半導體材料在制造時出現缺陷，最終導致局部分流的出現。進行這一測試可確保電池質量高于一定水平?！?/FONT>
熱像儀應用于現場作業
Frank繼續說道：“研發部門取得成功后，我們便購買了兩臺FLIR T系列紅外熱像儀，并將其應用于現場檢查。這些熱像儀小巧質輕，符合人體工程學設計，絕對適用于現場檢查?！?/FONT>

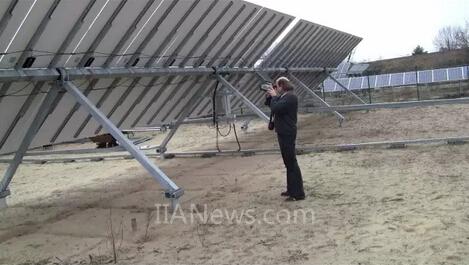

SOLON公司售后服務部門熱成像專家Volker Denzler在組件背面拍攝熱圖像，以避免光線反射。
SOLON公司售后服務部門熱成像專家Volker Denzler解釋道，現場檢查由維修部門負責?！拔覀?cè)趯⑻?yáng)能發電裝置移交給客戶之前，會使用這些熱像儀對其進行檢查，確保一切完好無損。但是我們也為SOLON太陽能發電裝置購買商提供監測、運行和維修服務?！?/FONT>
Denzler繼續表示：“熱像儀為我們的現場檢查方法增添了諸多便利。沒有買FLIR紅外熱像儀之前，我們必須親手測量每個電池電板。大家都能想象，這種做法非常耗時，尤其對于大型裝置來說。即使找到了問題所在的那個電池板，還得猜測到底是哪塊或哪些電池出現了問題?！?/FONT>
迅速發現問題
“通過FLIR Systems公司的紅外熱像儀，我們可以很快發現組件的哪個部位出現了問題，而且通過熱圖像很快便能發現到底是何問題。造成太陽能組件問題可能有多種原因，并且解決每個問題所需的方法也不同?！?/FONT>

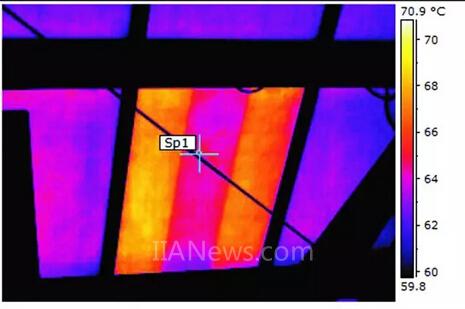

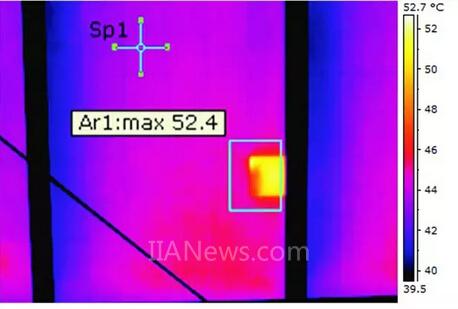

架空電力線路所引起的陰影造成電流逆流，問題區域在熱圖像上顯示出明顯的熱點。

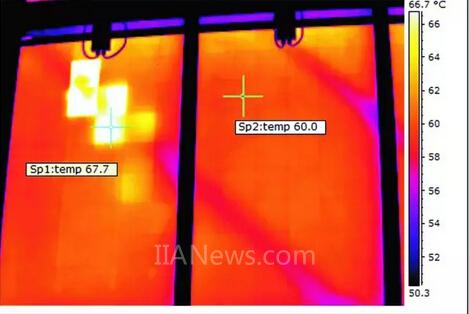

該熱圖像顯示了由于標準60電池組件出現破損而導致圖像中出現熱點。
熱圖像上的熱點說明了問題發生的原因。一般情況下，熱反常表明出現問題的太陽能組件產電量有所損耗，有些情況下，熱點溫度可能很高，被視為存在安全隱患。但這些問題一般都可以解決?！拔覀儼l(fā)現，問題產生的原因一般都出現在連接問題上。隨著使用時間的推移，電源連接有時會輕微退化，但這些問題一般都可以很輕松地解決?！?/FONT>
熱像儀有助于發現問題原因
造成電池故障和破損的其他原因有保護性玻璃層破損、旁路二極管出現故障、有陰影等等。Denzler解釋認為：“FLIR紅外熱像儀是目前市場上發現問題所在，解答組件產電量下降的原因的最佳工具。尤其在旁路二極管存在缺陷的情況下——假設是由閃電引起——?jiǎng)t很難檢查到問題，但熱圖像上可以很清晰地呈現二極管缺陷。這樣的例子不勝枚舉。不管造成太陽能組件故障的原因何在，確定太陽能組件的溫度模式是找到問題非常重要的一個步驟。”
熱圖像顯示有兩根電池板出現熱點，這表明旁路二極管出現破損。

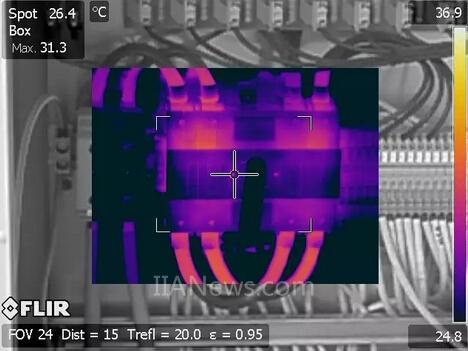

Denzler不僅關注組件本身?！拔覀儠?huì)檢查整個裝置，包括電纜、連接器、保險絲盒及逆變器。FLIR Systems公司的這些紅外熱像儀也是對電力系統進行常規維修的理想工具?！?/FONT>
人體工程學設計

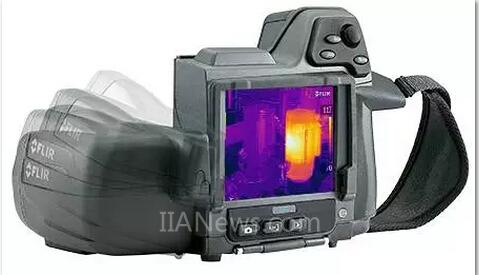

目前應用于現場檢查的FLIR T系列紅外熱像儀都包含非制冷微量熱型探測器，探測器提供的熱圖像分辨率為320×240像素，熱靈敏度低于40mK。為使這些熱像儀專門適用于維修和檢查功能，使其具有最大的可用性，結構更加緊湊，更加輕，并符合人體工程學設計。 Denzler解釋說：“尤其是它的可旋轉鏡頭組件十分實用。對太陽能組件進行現場檢查時，如果裝置允許的話，我們一般會在背面觀察。有了可旋轉鏡頭組件，我們可以毫不費力地拍攝下太陽能組件的背面，不用匍匐在地面上進行拍攝。這種人體工程學設計特征有助于我們輕輕松松地將熱像儀放在組件的任何角度?！?/FONT>
瞬間記錄
SOLON公司用來進行現場檢查的FLIR T系列紅外熱像儀也包括一些非常有用的特性，如：熱疊加和瞬間記錄?！拔覀円呀?jīng)多次使用熱疊加技術，將可見光圖像和熱圖像疊加在一幅圖像中，但瞬間記錄特征尤其有用。對太陽能裝置進行調查時，我們能夠立即向裝置所有人或管理人員顯示一些初步結果?！?/FONT>

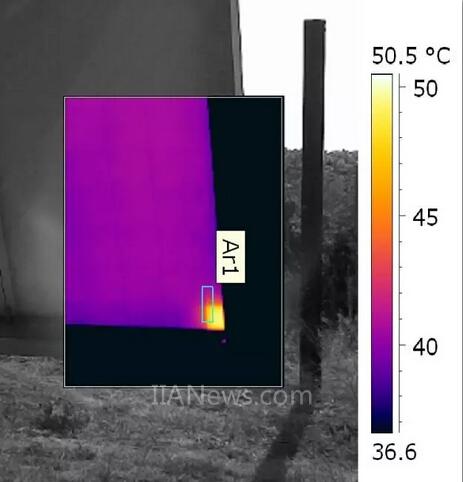

畫中畫圖像顯示由于附近的報警系統出現陰影而導致熱點的出現。
當然初步記錄之后還有正式記錄。“我們通過FLIR記錄軟件生成報告，這個軟件可以調整電平和跨度，從而顯示相對溫差，而且又與微軟Word兼容，所以使用微軟辦公軟件創建報告非常方便?！?/FONT>
常規錯誤
熱像儀用起來很簡單，不過，您需要明白自己的使用意圖。Denzler表示：“人們使用起來常犯的一個錯誤是，日照度沒有達到要求便觀察太陽能組件。在SOLON公司，我們都會遵守使用指南，如果太陽能日照度為700 W/m2甚至更高，則只會進行熱檢查。太陽能組件需要這個日照度才能在適當范圍內檢測故障?！?/FONT>
FLIR T-系列紅外熱像儀不僅可用于太陽能組件檢查;在SOLON公司，這些熱像儀還用于檢查整個太陽能裝置，包括電纜、連接界面、保險絲盒及逆變器，即：整個系統。
Denzler經常遇到的另一個錯誤是溫差的相關性問題?！安皇撬械臒嵝?yīng)都能反映故障的存在。溫差要達到一個重要界限，才能說明需要對其進行修理?！?/FONT>
Denzler表示，有時候新手也會犯這些錯誤?！百u(mài)出一臺太陽能裝置時，我們也會提供維修服務，包括對熱像儀進行檢查。但是有些客戶不選擇SOLON公司維修服務，而是選擇公司外部的熱像師進行檢查。” “客戶有時會拿著顯示‘熱點’的非SOLON提供的熱圖像報告來投訴我們公司，并要求我們馬上對其進行處理，這樣的情況不只發生過一次，”Denzler繼續說道?！暗俏覀儼l(fā)現溫差很低，不足以構成故障，在電池溫度正常變化范圍之內，根本不會影響組件的產電量。”
開展良好培訓的重要性
Denzler繼續道：“幸運的是，F(xiàn)LIR Systems公司會提供一些培訓，能夠幫助防止SOLON雇員犯這些錯誤?！盕LIR Systems公司與紅外培訓中心(ITC)合作，專門針對這些應用領域組織定期的培訓課程?！拔覀冋谥鸩桨l(fā)展，也有新客戶開始使用我們購買的熱像儀，但是我們保證所有的熱像儀操作人員至少都經過了ITC基礎熱圖像培訓以及SOLON內部關于太陽能裝置專業培訓?！?/FONT>
FLIR Systems：優秀的長期合作伙伴
Denzler認為，無論是生產過程的質量控制，還是組件和裝置基礎設施的維修檢查，F(xiàn)LIR紅外熱像儀都是用來獲得重要信息的理想工具。但除此之外，F(xiàn)LIR也是一位優秀的長期合作伙伴。 Denzler總結道：“FLIR Systems公司服務態度好，培訓質量?jī)?yōu)，當然熱像儀質量也無與倫比，是我們理想的合作伙伴。如果還要購買熱像儀的話，一定非FLIR紅外熱像儀莫屬?！?/FONT>
