分析儀同時測量電機的電氣性能&機械性能

　　引領行業標準，創新成就未來”——福祿克

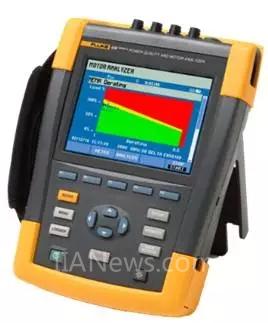

　　測量機械負載時一般需要借助于傳感器，而這一條件要么成本昂貴，要么物理上不可實現。新Fluke 438-II電能質量與電機分析儀采用了創新算法，不僅測量三相電能質量，而且分析電機扭矩、效率和轉速，從而判定系統性能以及檢測過載條件，同時無需使用電機負載傳感器。

　　Fluke 438-II能夠在電機不中斷工作的情況下提供其電氣和機械特征分析數據，從而簡化電機性能診斷過程。通過采用專有算法，438-II測量三相電流和電壓波形，并將其與額定指標進行比較，計算電機的機械性能。分析結果以簡單的數據表示，很容易確定工作性能，判斷是否需要調整，防止故障引發停機。

　　分析儀提供的測量數據還可以判斷電機在工作負載條件下的效率(例如電能轉換為機械扭矩的效率)和機械功率。利用這些測量數據，維護工程師即可將電機的實際工作功率與其額定功率進行比較，從而確定電機是否存在過載條件或者相反，即電機功率是否過大，造成能源浪費或增大運營成本。

　　438-II是Fluke 430II系列三相電能質量分析儀的一部分，該系列儀表提供生產第一線的故障診斷和長期趨勢功能，保證設備平穩運行。

　　Fluke 438-II 可提供針對電氣參數的完整分析。在開始電機分析之前，建議為電能質量測量值創建一條基線，以評估供電輸出的諧波和不平衡的狀況，因?yàn)檫@兩項屬性會對電機性能造成嚴重的不利影響。在電機分析模式下，結果中匯總了電氣性能、機械性能和降額(依據 NEMA 的建議)。采用簡明易懂的四級彩色嚴重度評級表示電機性能(與推薦的電氣參數水平相比)，包括額定功率、功率系數、不平衡度和諧波。

　　對于機械功率，您可以即時查看機械輸出功率以及電機轉矩和轉速。即時將機械輸出功率與電功率進行對比，為您提供實時效率測量值。借助該功能，您可以輕松測量各運轉周期中的機器性能。

　　NEMA 降額屏幕會隨著負載和電氣條件的變化而更新，容差圖上的各個新測量值被標為“+”。在本例中，我們可以發現電機處于容差范圍內，但接近于過載系數。這表明，可能需要進行電能質量遷移、電機維護或其它一些提升性能的調整。通過在一段時間內頻繁執行這些測試，可以創建準確的基準和性能趨勢，從而能夠明智地作出維護投資決策。
