巴塞爾附近的穆滕茨貨站是歐洲最大的貨運站之一，每天傍晚，電力機車便會在平行軌道之間來回調動。貨站依照后臺計劃，對不同的貨車組進行收集整理;在列車編組線上，逐步進行組合，構成最多由70節車廂組成的混合式貨運列車。這是Bombardier公司的TRAXX AC LastMile干線型機車，所有的機車均無人駕駛。

　　千米范圍內實現安全無線調車操作

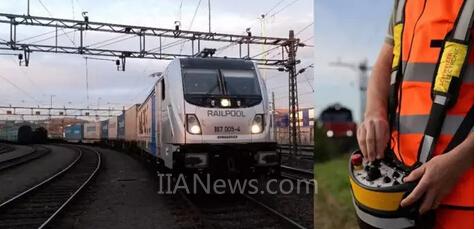

　　調車員站在軌道之間，通過掛在脖子上的黃色操作設備上的開關、按鈕以及控制旋鈕對機車進行操作，并且對機車的移動情況進行密切監控。該無線遙控系統由Schweizer Electronic公司特別針對軌道操作而研發。調車員可以用它對機車進行前后移動，必要時還可剎車、加速，發送視覺或聲音信號等。在機車/接收器側安裝相應的設備并通過RFID密鑰進行識別，便可以在1000米范圍內利用手提包大小的控制設備操控機車了。更為重要的是，操控設備可以進行頻率選擇，而且可以直接在現場完成，因此該設備可在不同的國家進行應用。典型的應用領域包括：調車、流程及道口操作。

　　在列車運營朝著靈活、高效及物流方向發展的背景下，安裝了無線遙控系統的干線機車至少可承擔部分拆分列車或組合貨運列車的任務，從而減少甚至不再需要使用特殊的調車機車。

　　由鐵路技術專家SchweizerElectronic公司生產的無線遙控系統LocControl100，其主要任務是使用安全無線技術從移動控制臺向機車發送控制命令,該遙控系統已通過SIL3認證。

　　接收器與機車控制系統之間的接口

　　瑞士鐵路專家多年前便與皮爾磁開展合作，共同開發解決方案;眾所周知，皮爾磁作為安全自動化解決方案的供應商在鐵路領域擁有豐富的經驗，SchweizerElectronic委托皮爾磁來完成復雜的應用程序。

　　“為了實現Bombardier要求的附加功能并最終獲得批準，我們需要額外的功能，以便比較通過額外功能送至機車的信號與機器上的狀態數據，檢查其可行性與一致性，然后啟用該機車的控制系統，觸發規定的動作”，皮爾磁客戶支持部的BerndMaier說。自動化系統PSS 4000，作為接收器與機車控制系統之間的接口，能夠可靠地完成這些功能。

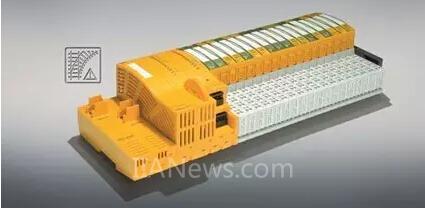

　　遵照EN 61508標準，在PSS 4000系列中，皮爾磁開發了滿足鐵路運輸特定要求的專用模塊，這種模塊的類型描述中用–R(代表“鐵路”)來表示。這些模塊性能穩健，對鐵路環境中常見的電磁干擾、極端溫度和機械負荷等都具有極佳的耐受性。PSS 4000自動化系統內的-R模塊已通過 CENELEC 的認證，符合 EN 50126、EN 50128、EN 50129 和 EN 50155 標準。PSS 4000-R 也已通過鐵路的特定安全認證。該自動化系統在整個應用中都可達到 SIL 4 要求。

　　PSS 4000的R模塊適合鐵路領域的各種應用：不僅能夠控制并監測牽引設備與軌道鋪設機械，還可以控制并監測信號。該系統的性能已經在纜車、碼頭起重機和閘門系統的應用中得到了驗證。PSS 4000還適用于控制及安全技術或信號站的連接應用。

　　一站式安全

　　當機車運行時，PSS 4000可對規定的速度進行監測。出現速度失控情況時，啟動緊急制動。PSS 4000的尺寸相對緊湊，適應機車控制柜內的有限空間。該系統配有一個頭模塊，13個輸入模塊，5個繼電器模塊和6個半導體輸出模塊?？偣部商峁?2個輸入及34個輸出(10個繼電器輸出和24個半導體輸出)。PSS 4000不僅擁有分散式控制結構的各種優勢，而且能夠降低系統的復雜程度。

　　作為供應商，皮爾磁積極參與軟件架構、組件設計、實施、測試規范以及必要的檢測。“在該項目中，不僅要注意控制任務與編程，還要注意驗證和文檔。而且兩者均需獲得批準。皮爾磁在這些方面做得很好，與我們密切合作，充分顯示了她的卓越的能力和團隊精神”，ThomasKoch說。

　　皮爾磁的自動化系統PSS 4000通過在各種機車及鐵路系統中的廣泛應用證明了它的適用性?！拔覀兿嘈牛渌鼑业蔫F路運營商同樣希望優化控制及監測過程，也迫切需要對鐵路基礎設施進行現代化改造;這會使得標準式、經濟型、通過TüV測試且獲得EBA批準的解決方案的需求量進一步增加”，Bernd Maier強調說。PSS 4000就是這樣一款產品，它能夠勝任鐵路技術領域的復雜任務。
