在TIA Portal軟件中PG要訪問不同IP網段的PLC或兩個不同IP網段的PLC之間通信需要哪些設置和操作?

　　描述：

　　在TIA Portal軟件中PG要訪問不同IP網段的PLC或兩個不同IP網段的PLC之間通信需要哪些設置和操作?

　　處于不同IP網段的以太網設備需要通信，中間必須有路由設備連接兩個不同IP網段的網絡，如圖1所示。路由器連接網絡A和網絡B，網絡A的網絡地址為，子網掩碼;網絡B的網絡地址為，子網掩碼;路由器在A、B兩個網絡各有一個IP地址，連接網絡A的IP為，連接網絡B的IP為，因此網絡A中的設備如果希望與網絡B中設備通信，需要將IP地址設置為自己的網關地址，同樣網絡B中的設備如果需要往網絡A中的設備返回消息，也需要將IP地址設置為自己的網關地址。

　　圖1 連接兩個不同IP網絡的路由器

　　設置網關地址操作方法：

　　1. PG的網關設置：選擇 “開始 > 控制面板 > 網絡和共享 > 本地連接>屬性”打開 Internet Protocol Version 4(TCP/IPv4)，設置PG的 網關 地址，見圖2。

　　圖2 設置PG網關

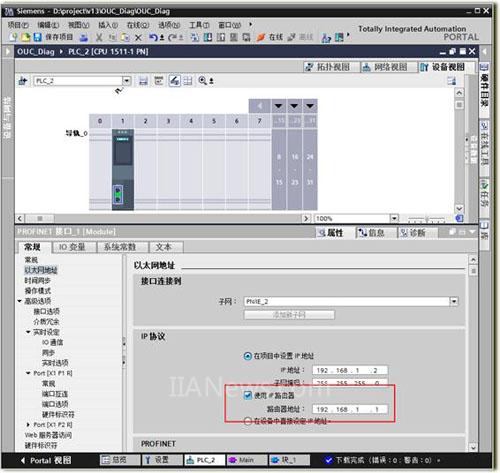

　　2. PLC的網關設置：在工作區的設備視圖下雙擊CPU PN 接口可打開位于巡視窗口下的屬性頁，選擇“常規”下方的“以太網地址”，為以太網接口添加子網PN/IE_2，并設置IP地址，子網掩碼及勾選使用IP路由器，設置路由器地址見圖3所示 。

　　圖3 設置PLC 網關地址

　　PG訪問不同IP網段PLC操作方法：

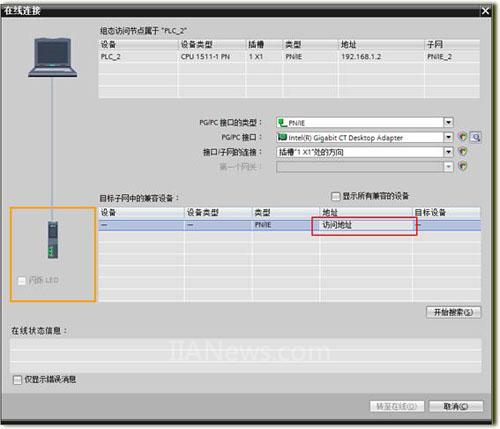

　　點擊菜單欄“在線”下方的“擴展在線”或“擴展的下載到設備(X)”選項，彈出如圖4 所示的“在線連接”對話框。點擊“訪問地址”，直接鍵盤輸入目標PLC的IP地址，輸入完成后鼠標點擊任意空白處，軟件將開始搜索剛輸入的IP地址對應的PLC。如果搜索成功，則繼續點擊“轉至在線”或“下載”以完成后續操作。

　　注意： PLC的IP地址、子網掩碼、網關地址這些信息必須事先已經下載到PLC中。

　　圖4 輸入目標PLC的IP地址
