1D視覺系統

　　1D視覺每次分析一條掃描線的數字信號，而不是馬上查看整個圖像，如評估最新采集的10條掃描線組與先前采集的掃描線組之間的差異。如下圖所示，這種技術通常用于在連續制造流程中檢測所生產的材料(如紙張、金屬、塑料和其他非紡織片材或卷材)是否存在缺陷，并對缺陷進行分類。

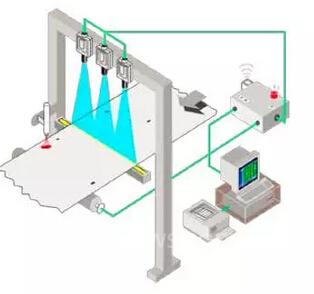

　　▲ 在流程持續運行的過程中，1D視覺系統每次掃描一條線，在上面的示例中，一維視覺系統檢測到該片材的一個缺陷

　　2D視覺系統

　　大多數常見的檢測相機執行的都是面陣掃描，如下圖所示，需要采集不同分辨率的2D快照。另一種類型的2D機器視覺執行的也是線掃描，如下面的圖12所示，通過線掃描創建一個二維圖像。

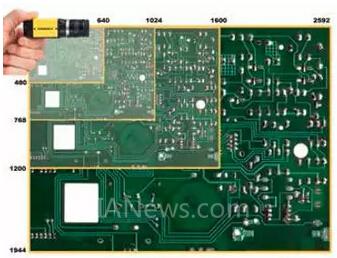

　　▲ 2D視覺系統可以生成不同分辨率的圖像

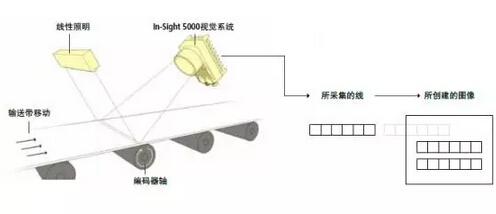

　　▲ 線掃描技術是指通過每次掃描一條線來創建2D圖像

　　面陣掃描與線掃描

　　在某些應用中，相比面陣掃描系統，線掃描系統具有特定的優勢。舉例來說，檢測圓形或柱形元件時，可能需要使用多臺面陣掃描相機，才能覆蓋到元件的整個表面。但如果我們將元件置于一臺線掃描相機前面，然后旋轉元件，通過這種方式將圖像展開，我們可以采集到整個表面的圖像。而且，線掃描相機也更容易安裝到狹小的應用空間，舉例來說，在相機必須通過輸送帶上的滾軸來查看元件底部的情況下。另外，相比傳統相機，線掃描系統通常也能夠提供高得多的分辨率。由于線掃描系統需要元件進行運動來創建圖像，它們通常非常適合用于檢測處于連續運動狀態的產品。

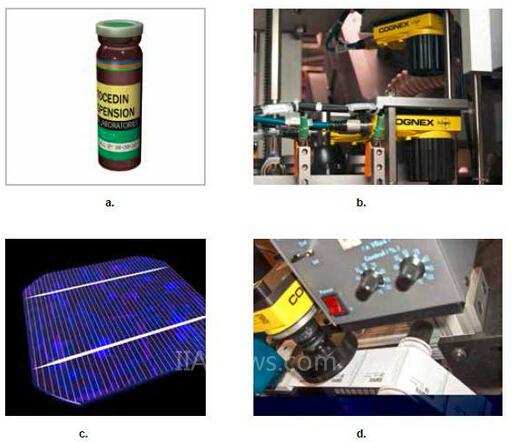

　　▲ 線掃描相機能夠：(a.)展開柱形物品以進行檢測，(b.)將視覺系統安裝到空間狹小的應用環境中，(c.)滿足高分辨率檢測要求，以及(d.)檢測處于連續運動狀態的物品

　　3D視覺系統

　　3D機器視覺系統通常由多臺相機或者一臺或多臺激光位移傳感器組成。在機器人引導應用中，由多臺相機組成的3D視覺系統能夠向機器人提供元件方位信息。這類系統需要將多臺相機安裝在不同的位置，在3D空間內，在物品位置上對物品形成“三角”包圍狀態。

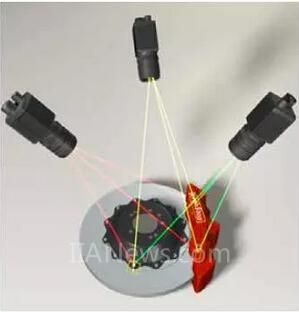

　　▲ 3D視覺系統通常采用多臺相機

　　▲ 僅采用一臺相機的3D檢測系統

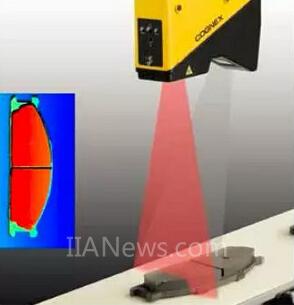

　　相比之下，3D激光位移傳感器應用通常包括表面檢測和體積測量，僅使用一臺相機就可以提供3D檢測結果。通過物品上反射的激光位置位移來生成高度圖。與線掃描技術相似的是，使用這種技術時，必須移動物品或相機，才能掃描到整個產品。位移傳感器配備有已標定的位移激光器，能夠測量表面高度和平面等參數，并且可達到20μm級精度。上面的圖15顯示了一臺3D激光位移傳感器，正在檢測剎車片表面是否存在缺陷。
