一、簡介

　　全自動洗輪胎機是一種具有洗輪胎內側、往輪胎內側噴膠的設備。加工出來的輪胎被扎了也不會漏氣。

　　二、工藝要求

　　1、該設備前5個工位用氣缸趕胎，后面的工位通過檔桿和滾筒趕胎。

　　2、滾筒的速度要隨時可以改變。

　　3、噴膠時，要通過溫度模塊讀取當前膠當前的溫度，高于設定溫度時，才能開噴膠電機噴膠。

　　4、用伺服控制噴水頭與噴膠頭的位置。

　　5、噴膠完成后計數。

　　6、噴水時間、輪胎型號、噴膠時間、滾筒速度、噴水頭位置、噴膠頭位置等參數要做成配方。

　　三、方案

　　該控制系統主要采用維控人機界面PI8150與LEVI-700LK，PLC主機采用LX3V-3624MT與LX3V1212MR構成，PLC擴展模塊采用LX3V-16EX與LX3V-16EYT。

　　簡要方案如下：1、LX3V-3624MT PLC與變頻器通訊，控制轉速。2、LEVI-700LK與LX3V-1212MR和溫控儀通訊，用觸摸屏來控制溫度，當當前溫度大于等于設定溫度時LX3V-1212MR的一個輸出信號給LX3V-3624MT的一個輸入信號來控制噴膠電機。

　　四、程序簡要介紹

　　(一)PI8150HMI程序：

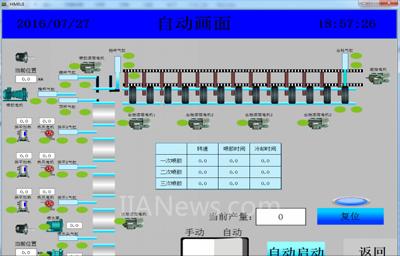

　　1.自動畫面：自動流程，每個動作的數據多會顯示在畫面上

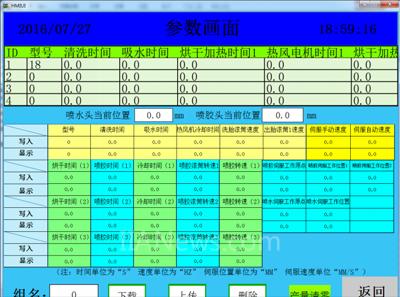

　　2.參數畫面：重要的數據設置，做了配方。

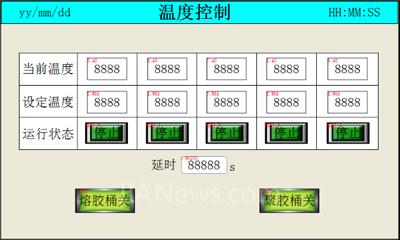

　　(二)LEVI-700LK HMI程序：設置溫控儀的開關和設定溫度

　　PLC部分程序：

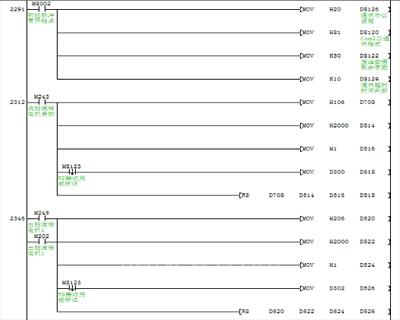

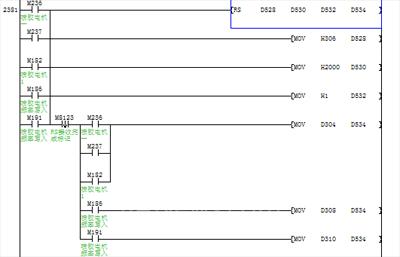

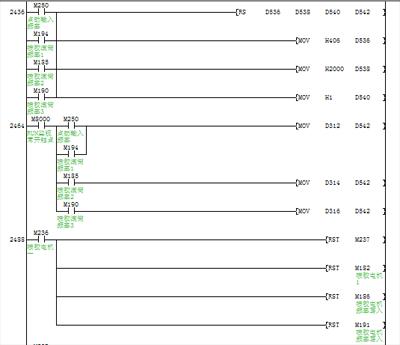

　　1、變頻器通訊

[DividePage:NextPage]

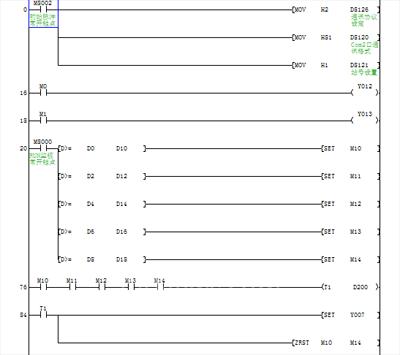

　　2、溫度儀、plc與觸摸屏通訊

　　五、工程總結

　　1、使用MC指令時要注意程序走的過程中，要保持MC指令一直接通。

　　2、觸摸屏與PLC485通訊時，當腳本中寫了觸摸屏內部數據寄存器與PLC的數據寄存器相互交換數據時，HSW233記得要賦值1，不然通訊會有點慢。

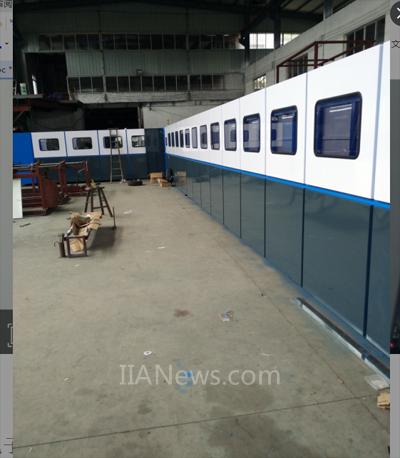

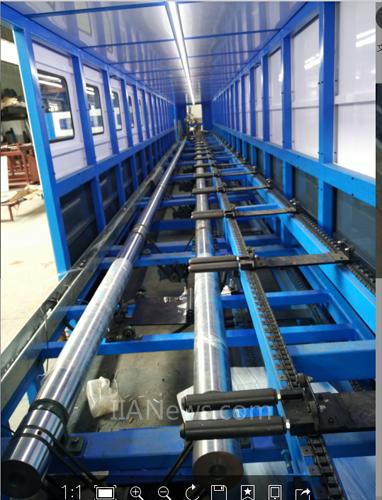

　　六、工程圖片

（轉載）
